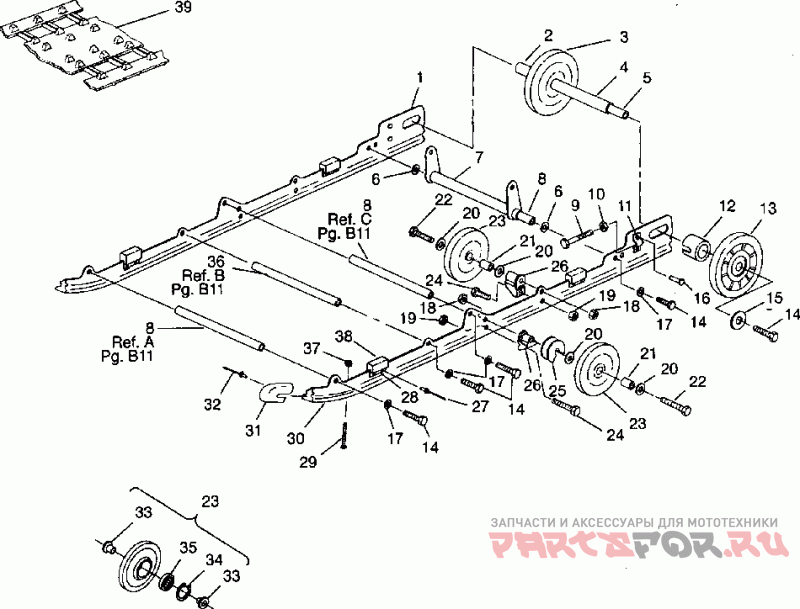

1 | 1540796Rail Asm, Rh. (xlt)(incl. 11,28,31,38) | Rail Asm, Rh. (xlt)(incl. 11,28,31,38) | |
1 |
|
|
1540796
Rail Asm, Rh. (xlt)(incl. 11,28,31,38)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | 1540795Rail Asm, Lh. (xlt)(incl. 11,28,31,38) | Rail Asm, Lh. (xlt)(incl. 11,28,31,38) | |
1 |
|
|
1540795
Rail Asm, Lh. (xlt)(incl. 11,28,31,38)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Spacer Inner Idler | |
2 |
|
|
5010169
Spacer Inner Idler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Wheel Asm, Blk. | |
3 |
|
|
1594079-070
Wheel Asm, Blk.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Spacer, Idler, R.inner | |
4 |
|
|
5333086
Spacer, Idler, R.inner
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Вал | |
5 |
|
|
5020722
Вал
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | 7556301Втулка (отпускается по 10 шт) | Втулка (отпускается по 10 шт) | |
6 |
|
|
7556301
Втулка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
8 | 5020723Shaft, Pivot Arm (ref. A, C) (see Pg. 21) | Shaft, Pivot Arm (ref. A, C) (see Pg. 21) | |
8 |
|
|
5020723
Shaft, Pivot Arm (ref. A, C) (see Pg. 21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
9 | | Bolt, Adjuster(10) | |
9 |
|
|
7515455
Bolt, Adjuster(10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка | |
10 |
|
|
7542440
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Блок-натяжной болт | |
11 |
|
|
5130530
Блок-натяжной болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Spacer-idler-outer | |
12 |
|
|
5332641
Spacer-idler-outer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Колесо | |
13 |
|
|
1594032
Колесо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | 7517731Болт 3/8-16x1.25(отпускается по 10) | Болт 3/8-16x1.25(отпускается по 10) | |
14 |
|
|
7517731
Болт 3/8-16x1.25(отпускается по 10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба (отпускается по 10шт) | |
15 |
|
|
7556130
Шайба (отпускается по 10шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Заклёпка | |
16 |
|
|
7621501
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | 7552603Шайба (отпускается по 10 шт) | Шайба (отпускается по 10 шт) | |
17 |
|
|
7552603
Шайба (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
18 | | Гайка | |
18 |
|
|
7542525
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Гайка (отпускается по 10шт) | |
19 |
|
|
7542439
Гайка (отпускается по 10шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
7555852
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
21 | | Распорная деталь | |
21 |
|
|
5333116
Распорная деталь
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
7512538
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Wheel, Idler (incl. 33-35) | |
23 |
|
|
1543018
Wheel, Idler (incl. 33-35)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
7512404
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Ролик, пружины | |
25 |
|
|
5431366
Ролик, пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Проставка | |
26 |
|
|
5630399
Проставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Заклёпка | |
27 |
|
|
7621476
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
28 | | Отбойник | |
28 |
|
|
5222629
Отбойник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
30 | | Slider, Black(2) | |
30 |
|
|
5521320
Slider, Black(2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Крышка рельса | |
31 |
|
|
5430627
Крышка рельса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Заклёпка | |
32 |
|
|
7621435
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | 5431531Insert, Wheel,(10) (2 Per Wheel) | Insert, Wheel,(10) (2 Per Wheel) | |
33 |
|
|
5431531
Insert, Wheel,(10) (2 Per Wheel)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
34 | | Стопорное полукольцо | |
34 |
|
|
7718407
Стопорное полукольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Bearing, Chaincase #6205 | |
35 |
|
|
3514305
Bearing, Chaincase #6205
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | 5020724Shaft, Pivot Arm (ref. B)(see Pg. 21) | Shaft, Pivot Arm (ref. B)(see Pg. 21) | |
36 |
|
|
5020724
Shaft, Pivot Arm (ref. B)(see Pg. 21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Гайка (отпускается по 10шт) | |
37 |
|
|
7542122
Гайка (отпускается по 10шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Амортизатор ударов | |
38 |
|
|
5810554
Амортизатор ударов
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
39 | | Track, 121" X 15" X .82" | |
39 |
|
|
5411379
Track, 121" X 15" X .82"
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
7571629
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
