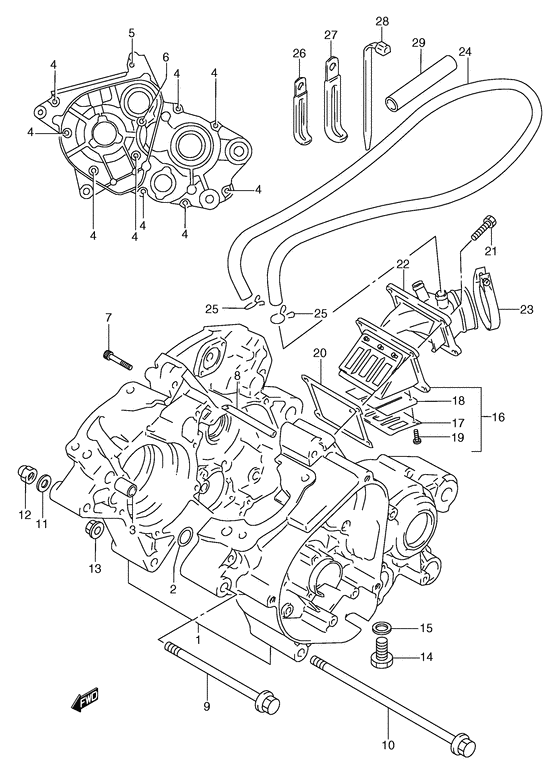

1 | | Картер | |
1 |
|
|
11300-03D00-000
Картер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | O RING(D:1.9,ID:15.8) | |
2 |
|
|
09280-16010-000
O RING(D:1.9,ID:15.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Штифт | |
3 |
|
|
04211-13189-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт Model r | |
3 |
|
|
09206-13001-000
Штифт Model r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | PIN(10.4X13X22) Pin (l:22) Pin (13x22); Model k/l/m/n/p | |
3 |
|
|
09206-13004-000
PIN(10.4X13X22)Pin (l:22) Pin (13x22); Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
01547-0650B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model r | |
4 |
|
|
01547-06503-000
Болт Model r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
4 | | Болт крышки головки цилиндров №2 Bolt, cyl head cover no.2 Model k/l/m/n/p | |
4 |
|
|
01547-06507-000
Болт крышки головки цилиндров №2Bolt, cyl head cover no.2 Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
01547-0665B-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model r | |
5 |
|
|
01547-06653-000
Болт Model r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Болт Model k/l/m/n/p | |
5 |
|
|
01547-06657-000
Болт Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | SCREW,CRANKCASE Screw (6x70) Screw (6x70); | |
6 |
|
|
11395-03D00-000
SCREW,CRANKCASEScrew (6x70) Screw (6x70);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт катушки зажигания Bolt, magneto stator | |
7 |
|
|
07130-0635B-000
Болт катушки зажиганияBolt, magneto stator
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт катушки зажигания Model r | |
7 |
|
|
07130-06353-000
Болт катушки зажигания Model r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
07130-06357-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k/l/m/n/p | |
7 |
|
|
07110-06357-000
Болт Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Труба | |
8 |
|
|
11391-03D00-000
Труба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | BOLT(8X115) Bolt, engine mounting (8x115) Bolt (8x115); | |
9 |
|
|
09103-08098-000
BOLT(8X115)Bolt, engine mounting (8x115) Bolt (8x115);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт Bolt (8x205) Bolt (8x205); | |
10 |
|
|
09103-08067-000
БолтBolt (8x205) Bolt (8x205);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | WASHER(8.5X16X2.6) | |
11 |
|
|
09160-08144-000
WASHER(8.5X16X2.6)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Washer rr torqu | |
11 |
|
|
09160-08050-000
Washer rr torqu
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Гайка | |
12 |
|
|
09159-08116-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut, muffler joint | |
12 |
|
|
09159-08101-000
Nut, muffler joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка | |
13 |
|
|
08319-31087-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Заглушка дренажная Plug, oil drain; | |
14 |
|
|
09247-14025-000
Заглушка дренажная Plug, oil drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | GASKET(13.8X18.8X4.8) | |
15 |
|
|
09168-14002-000
GASKET(13.8X18.8X4.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Клапан | |
16 |
|
|
13150-03D00-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Стопорный клапан | |
17 |
|
|
13152-03D00-000
Стопорный клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Клапан | |
18 |
|
|
13153-01B20-000
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
02112-0308A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт клапана | |
19 |
|
|
13154-14500-000
Винт клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
20 | | GASKET,REED VALVE Gasket, reed valve | |
20 |
|
|
13156-03D10-000
GASKET,REED VALVEGasket, reed valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка клапана Gasket, reed valve (na) Model k/l/m/n | |
20 |
|
|
13156-03D00-000
Прокладка клапанаGasket, reed valve (na) Model k/l/m/n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Bolt, mangeto stator Model r | |
21 |
|
|
01500-06203-000
БолтBolt, mangeto stator Model r
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
01500-0620A-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт Model k/l/m/n/p | |
21 |
|
|
01107-06205-000
Болт Model k/l/m/n/p
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | Труба впускная | |
22 |
|
|
13110-03D01-000
Труба впускная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Зажим | |
23 |
|
|
09402-46208-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Шланг 9X144X200 Hose, fuel (joint to filter) | |
24 |
|
|
09355-90145-00B
Шланг 9X144X200Hose, fuel (joint to filter)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose, interference Hose, interference (l:1500); | |
24 |
|
|
13115-03D00-000
Hose, interference Hose, interference (l:1500);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим Clamp Clip; | |
25 |
|
|
09401-13409-000
ЗажимClamp Clip;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | CLAMP(L:135) | |
26 |
|
|
09404-06435-000
CLAMP(L:135)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Clamp, breather hose (l:135) | |
26 |
|
|
09404-06419-000
Clamp, breather hose (l:135)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Струбцина L:137 | |
27 |
|
|
09404-08420-000
Струбцина L:137
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Clamp, drain tube | |
27 |
|
|
09404-08405-000
Clamp, drain tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Струбцина (L:165) Clamp (l:165) Clamp (l:165); | |
28 |
|
|
09407-18402-000
Струбцина (L:165)Clamp (l:165) Clamp (l:165);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Tube,fuel hose Protector, hose Tube, interference hose; Model r e18 | |
29 |
|
|
44311-17E00-000
Tube,fuel hoseProtector, hose Tube, interference hose; Model r e18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
29 | | TUBE,FUEL HOSE Tube, fuel hose | |
29 |
|
|
44311-17E01-000
TUBE,FUEL HOSETube, fuel hose
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Протектор шланга Model n/p e18 | |
29 |
|
|
44311-38B02-000
Протектор шланга Model n/p e18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
