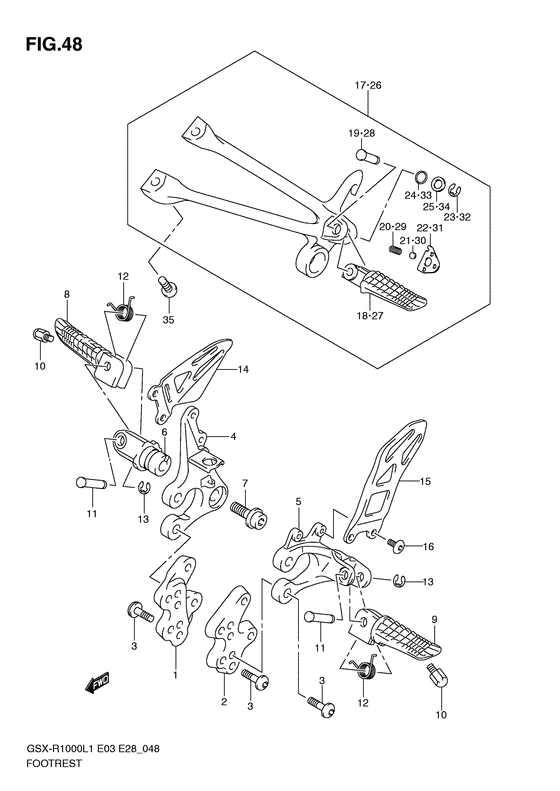

1 | | BRACKET,FR FOOTREST NO.1,R | |
1 |
|
|
43541-47H00-000
BRACKET,FR FOOTREST NO.1,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | BRACKET,FR FOOTREST NO.1,L | |
2 |
|
|
43551-47H00-000
BRACKET,FR FOOTREST NO.1,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | BOLT(8X23) Bolt (8x23); | |
3 |
|
|
09106-08186-000
BOLT(8X23) Bolt (8x23);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
4 | | BRACKET,FR FOOTREST NO.2,R | |
4 |
|
|
43511-47H00-000
BRACKET,FR FOOTREST NO.2,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | BRACKET,FR FOOTREST NO.2,L | |
5 |
|
|
43521-47H10-000
BRACKET,FR FOOTREST NO.2,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bracket,fr footrest no.2,l | |
5 |
|
|
43521-47H00-000
Bracket,fr footrest no.2,l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | HOLDER,FOOTREST Holder, footrest rh; | |
6 |
|
|
43531-41G10-000
HOLDER,FOOTREST Holder, footrest rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт крепёжный Bolt (10x28); | |
7 |
|
|
09106-10064-000
Болт крепёжный Bolt (10x28);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | BAR,FR FOOTREST,R | |
8 |
|
|
43516-37H00-000
BAR,FR FOOTREST,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | BAR,FR FOOTREST,L | |
9 |
|
|
43526-37H00-000
BAR,FR FOOTREST,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | BOLT,BANK SENSOR Sensor, front footrest Bolt, bank sensor; | |
10 |
|
|
43576-48B02-000
BOLT,BANK SENSORSensor, front footrest Bolt, bank sensor;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | PIN(8X33.2) | |
11 |
|
|
09208-08010-000
PIN(8X33.2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Пружина | |
12 |
|
|
09448-14037-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | E RING E ring, pinion E ring; | |
13 |
|
|
08332-1106A-000
E RINGE ring, pinion E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | GUARD,FR FOOTREST,R | |
14 |
|
|
43571-47H00-000
GUARD,FR FOOTREST,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | GUARD,FR FOOTREST,L | |
15 |
|
|
43576-47H10-000
GUARD,FR FOOTREST,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Guard,fr footrest,l | |
15 |
|
|
43576-47H00-000
Guard,fr footrest,l
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт Screw, guard lh Screw, lh; | |
16 |
|
|
43577-35F00-000
БолтScrew, guard lh Screw, lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | FOOTREST ASSY,PILLION,R | |
17 |
|
|
43600-47H00-000
FOOTREST ASSY,PILLION,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | BAR,PILLION FOOTREST,R | |
18 |
|
|
43611-37H20-000
BAR,PILLION FOOTREST,R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | BAR,PILLION FOOTREST,R Bar, rh; | |
18 |
|
|
43611-37H00-000
BAR,PILLION FOOTREST,R Bar, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Штифт | |
19 |
|
|
09208-08020-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Пружина | |
20 |
|
|
09440-05005-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шарик-защёлка №1 | |
21 |
|
|
06111-07004-000
Шарик-защёлка №1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | PLATE,PILLION FOOTREST,R Plate, rh; | |
22 |
|
|
43816-47H00-000
PLATE,PILLION FOOTREST,R Plate, rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | E RING E ring, pinion E ring; | |
23 |
|
|
08332-1106A-000
E RINGE ring, pinion E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | O RING(D:2.4,ID:6.9) O ring (d:2.4,id:6.9); | |
24 |
|
|
09280-08013-000
O RING(D:2.4,ID:6.9) O ring (d:2.4,id:6.9);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба Washer (8.5x14x1.0) Washer (8.5x14x1.0); | |
25 |
|
|
09160-08091-000
ШайбаWasher (8.5x14x1.0) Washer (8.5x14x1.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | FOOTREST ASSY,PILLION,L | |
26 |
|
|
43700-47H00-000
FOOTREST ASSY,PILLION,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | BAR,PILLION FOOTREST,L | |
27 |
|
|
43621-37H00-000
BAR,PILLION FOOTREST,L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Штифт | |
28 |
|
|
09208-08020-000
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Пружина | |
29 |
|
|
09440-05005-000
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шарик-защёлка №1 | |
30 |
|
|
06111-07004-000
Шарик-защёлка №1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | PLATE,PILLION FOOTREST,L Plate, lh; | |
31 |
|
|
43826-47H00-000
PLATE,PILLION FOOTREST,L Plate, lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | E RING E ring, pinion E ring; | |
32 |
|
|
08332-1106A-000
E RINGE ring, pinion E ring;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | O RING(D:2.4,ID:6.9) O ring (d:2.4,id:6.9); | |
33 |
|
|
09280-08013-000
O RING(D:2.4,ID:6.9) O ring (d:2.4,id:6.9);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Шайба Washer (8.5x14x1.0) Washer (8.5x14x1.0); | |
34 |
|
|
09160-08091-000
ШайбаWasher (8.5x14x1.0) Washer (8.5x14x1.0);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | BOLT(8X23) Bolt (8x23); | |
35 |
|
|
09106-08186-000
BOLT(8X23) Bolt (8x23);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
