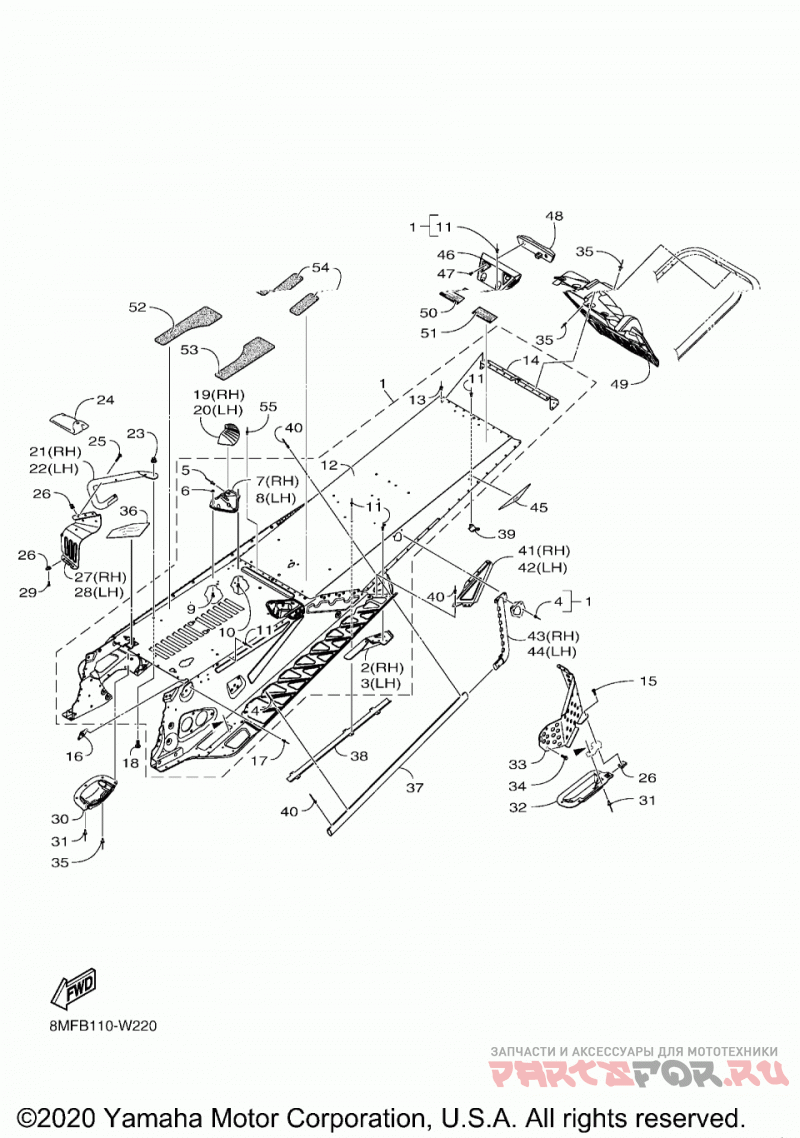

1 | | Задняя рама | |
1 |
|
|
8MG-F1950-60-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | . .RIVET | |
10 |
|
|
8JP-RA528-00-00
. .RIVET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | . RIVET, 17 | |
11 |
|
|
8JP-RA529-00-00
. RIVET, 17
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | . .PANEL, SUB FRAME 1 | |
12 |
|
|
8MG-F1912-50-00
. .PANEL, SUB FRAME 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | . .RIVET, 5 | |
13 |
|
|
8JP-RA514-10-00
. .RIVET, 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
14 | | . .REINEFORCEMENT, FRAME REAR 1 | |
14 |
|
|
8JW-F1923-40-00
. .REINEFORCEMENT, FRAME REAR 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Винт | |
15 |
|
|
8JP-RA244-00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Держатель | |
16 |
|
|
8JP-F1919-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | RIVET, 12 | |
17 |
|
|
8JP-RA521-00-00
RIVET, 12
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Винт | |
18 |
|
|
8JP-RA272-00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | SUPT., FUEL TANK 2 | |
19 |
|
|
8JP-F2556-00-00
SUPT., FUEL TANK 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | . .BRACKET,RR.TRACK SUSPENTION | |
2 |
|
|
8JR-F1954-40-00
. .BRACKET,RR.TRACK SUSPENTION
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | SUPT., FUEL TANK 1 | |
20 |
|
|
8JP-F2555-00-00
SUPT., FUEL TANK 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Усилитель | |
21 |
|
|
8KC-F192E-00-00
Усилитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | REINFORCEMENT, FRAME SIDE | |
22 |
|
|
8KC-F1929-00-00
REINFORCEMENT, FRAME SIDE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Гайка | |
23 |
|
|
8JM-RA301-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Комплект инструментов | |
24 |
|
|
8JP-F8100-00-00
Комплект инструментов
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Винт | |
25 |
|
|
8JP-RA247-00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка пружинная | |
26 |
|
|
8JP-RA353-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
27 | | REINFORCEMENT SUB FRAME FR 2 | |
27 |
|
|
8JW-F1996-00-00
REINFORCEMENT SUB FRAME FR 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | REINFORCEMENT SUB FRAME FR 1 | |
28 |
|
|
8JW-F1995-00-00
REINFORCEMENT SUB FRAME FR 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Винт | |
29 |
|
|
8JP-RA251-00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | | . .BRACKET,RR.TRACK SUSPENTION | |
3 |
|
|
8JR-F1944-40-00
. .BRACKET,RR.TRACK SUSPENTION
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | PROTECTOR, CHAIN | |
30 |
|
|
8JP-F2147-00-00
PROTECTOR, CHAIN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | .RIVET, 14 | |
31 |
|
|
8JP-RA523-00-00
.RIVET, 14
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
32 | | PROTECTOR, DISK BRAKE | |
32 |
|
|
8JP-F5717-00-00
PROTECTOR, DISK BRAKE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | PROTECTOR, DISK BRAKE | |
33 |
|
|
8JW-F5718-00-00
PROTECTOR, DISK BRAKE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
8JP-RA179-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | RIVET, 15 | |
35 |
|
|
8JP-RA524-00-00
RIVET, 15
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | .PROTECTOR 7 | |
36 |
|
|
8KC-K7557-10-00
.PROTECTOR 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | REINFORCEMENT, FOOTREST 1 | |
37 |
|
|
8JW-F1926-40-00
REINFORCEMENT, FOOTREST 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | PROTECTER, WIRE HARNESS | |
38 |
|
|
8MG-H2589-10-00
PROTECTER, WIRE HARNESS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | EXTENSION, WIRE HARNESS | |
39 |
|
|
8MG-H258A-00-00
EXTENSION, WIRE HARNESS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . RIVET, 9 | |
4 |
|
|
8JP-RA518-00-00
. RIVET, 9
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | .RIVET | |
40 |
|
|
8JP-RA527-00-00
.RIVET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | GUSSET | |
41 |
|
|
8JW-F1135-40-00
GUSSET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | GUSSET | |
42 |
|
|
8JW-F1134-40-00
GUSSET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | GUSSET | |
43 |
|
|
8JW-F1137-40-00
GUSSET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | GUSSET | |
44 |
|
|
8JW-F1136-40-00
GUSSET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Наклейка | |
45 |
|
|
8JP-F151A-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Кронштейн, заднего фонаря | |
46 |
|
|
8MT-F117E-40-00
Кронштейн, заднего фонаря
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Винт | |
47 |
|
|
8JP-RA250-00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | TAILLIGHT ASSY | |
48 |
|
|
8JP-H4500-00-00
TAILLIGHT ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Щиток | |
49 |
|
|
8JP-K7595-00-00
Щиток
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | . RIVET, 20 | |
5 |
|
|
8JP-RA532-00-00
. RIVET, 20
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 14 шт.
* ориентировочный срок поставки
|
|
50 | | LABEL, WARNING 2 (ENGLISH) | |
50 |
|
|
8JP-K7762-70-00
LABEL, WARNING 2 (ENGLISH)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | LABEL, WARNING 2 (FRENCH) | |
51 |
|
|
8JP-K7762-S0-00
LABEL, WARNING 2 (FRENCH)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | PROTECTOR, FRAME 3 | |
52 |
|
|
8JP-F197C-00-00
PROTECTOR, FRAME 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Протектор | |
53 |
|
|
8JP-F197B-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Протектор ,рамы А | |
54 |
|
|
8LN-F195A-00-00
Протектор ,рамы А
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | .RIVET, 8 | |
55 |
|
|
8JP-RA517-00-00
.RIVET, 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | . .NUT, SELF-LOCKING | |
6 |
|
|
8JP-RA370-00-00
. .NUT, SELF-LOCKING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
7 | | . .BRKT., MEMBER 2 | |
7 |
|
|
8JW-F115M-40-00
. .BRKT., MEMBER 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | . .BRACKET, MEMBER 1 | |
8 |
|
|
8JW-F115L-40-00
. .BRACKET, MEMBER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | . .SCREW | |
9 |
|
|
8JP-RA241-00-00
. .SCREW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
