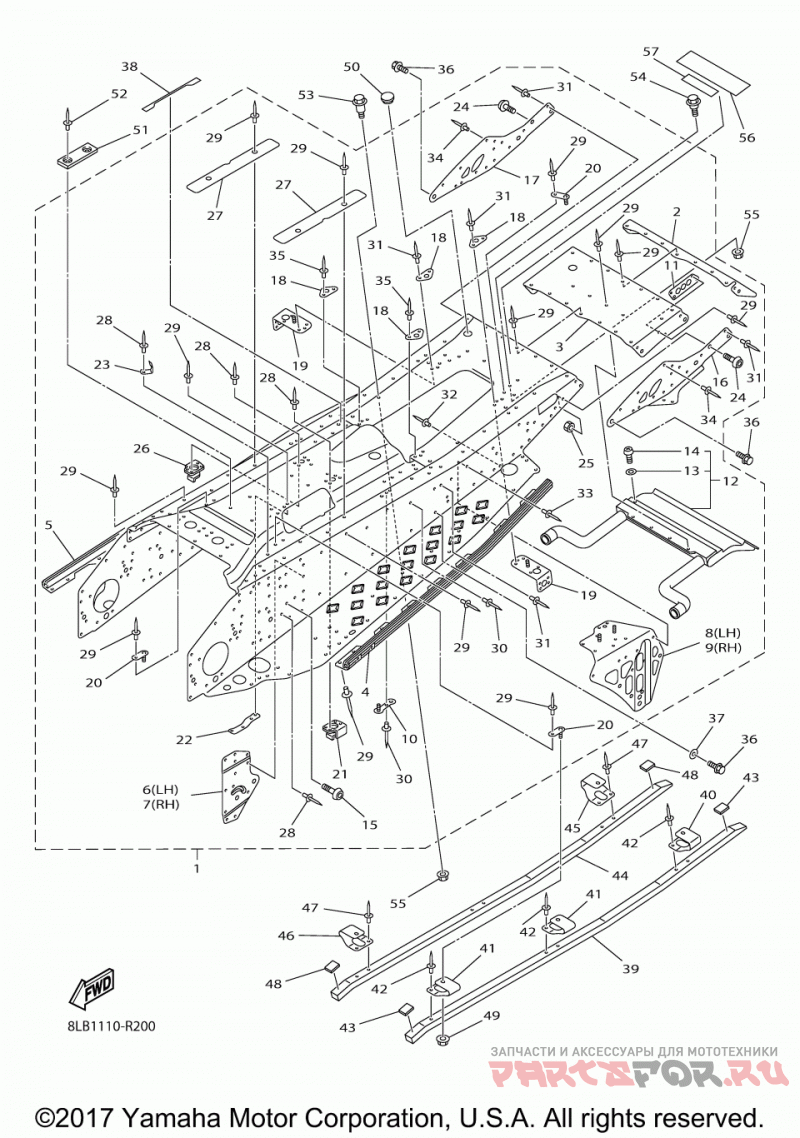

1 | | Задняя рама | |
1 |
|
|
8KL-21950-00-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | . .REINEFORCEMENT, FRAME REAR 1 | |
2 |
|
|
8HG-21923-00-00
. .REINEFORCEMENT, FRAME REAR 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | . .PANEL, SUB FRAME 6 | |
3 |
|
|
8KL-21917-00-00
. .PANEL, SUB FRAME 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | . .REINFORCEMENT, FOOTREST 1 | |
4 |
|
|
8FG-21926-00-00
. .REINFORCEMENT, FOOTREST 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | . .REINFORCEMENT, FOOTREST 2 | |
5 |
|
|
8FG-21936-00-00
. .REINFORCEMENT, FOOTREST 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | . .BRACKET, MAIN TRACK 1 | |
6 |
|
|
8HN-21943-00-00
. .BRACKET, MAIN TRACK 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | . .BRACKET, MAIN TRACK 2 | |
7 |
|
|
8HN-21953-00-00
. .BRACKET, MAIN TRACK 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | . . BRACKET, REAR TRACK SUSPENS | |
8 |
|
|
8HN-21944-00-00
. . BRACKET, REAR TRACK SUSPENS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | . . BRACKET, REAR TRACK SUSPENS | |
9 |
|
|
8HN-21954-00-00
. . BRACKET, REAR TRACK SUSPENS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | . .BRACKET, FUEL TANK 1 | |
10 |
|
|
8HG-2194N-00-00
. .BRACKET, FUEL TANK 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | . .PATCH 1 | |
11 |
|
|
8KL-21961-00-00
. .PATCH 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | . .HEAT EXCHANGER ASSY 4 | |
12 |
|
|
8KL-1241A-00-00
. .HEAT EXCHANGER ASSY 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | . . WASHER, SEAL | |
13 |
|
|
90210-06006-00
. . WASHER, SEAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | . . SCREW, PAN HEAD | |
14 |
|
|
98511-06012-00
. . SCREW, PAN HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | . .BOLT, BUTTON HEAD | |
15 |
|
|
92012-10020-00
. .BOLT, BUTTON HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | . .REINF., SUB FRAME 1 | |
16 |
|
|
8HG-21928-00-00
. .REINF., SUB FRAME 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | . .REINF., SUB FRAME 2 | |
17 |
|
|
8HG-21938-00-00
. .REINF., SUB FRAME 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | . .PATCH | |
18 |
|
|
8HG-22168-00-00
. .PATCH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | . .PLATE 1 | |
19 |
|
|
8HG-2162G-00-00
. .PLATE 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | . .BRACKET 9 | |
20 |
|
|
8HG-2251A-00-00
. .BRACKET 9
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
21 | | . .STAY, MUFFLER | |
21 |
|
|
8HG-14791-00-00
. .STAY, MUFFLER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | . .PATCH 1 | |
22 |
|
|
8HG-21961-00-00
. .PATCH 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | . .CLAMP | |
23 |
|
|
90465-08370-00
. .CLAMP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | . BOLT, BUTTON HEAD | |
24 |
|
|
92012-08020-00
. BOLT, BUTTON HEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | . NUT, FLANGE | |
25 |
|
|
95702-08500-00
. NUT, FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | . .STAY, MUFFLER | |
26 |
|
|
8HG-14792-00-00
. .STAY, MUFFLER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | . .DAMPER 1 | |
27 |
|
|
8HG-2214F-00-00
. .DAMPER 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | . RIVET, BLIND (4.7X16.4 YELLOW | |
28 |
|
|
90267-47195-00
. RIVET, BLIND (4.7X16.4 YELLOW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
29 | | . RIVET, BLIND (4.8X12.1 YELLOW | |
29 |
|
|
90267-48023-00
. RIVET, BLIND (4.8X12.1 YELLOW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 79 шт.
* ориентировочный срок поставки
|
|
30 | | . .RIVET, BLIND (4.8X14 YELLOW) | |
30 |
|
|
90267-48177-00
. .RIVET, BLIND (4.8X14 YELLOW)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 18 шт.
* ориентировочный срок поставки
|
|
31 | | . RIVET, BLIND (4.8X16.4 YELLOW | |
31 |
|
|
90267-48016-00
. RIVET, BLIND (4.8X16.4 YELLOW
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 32 шт.
* ориентировочный срок поставки
|
|
32 | | . RIVET, BLIND (4.8X12 YELLOW) | |
32 |
|
|
90267-48010-00
. RIVET, BLIND (4.8X12 YELLOW)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | . RIVET, BLIND (4.8X15.2 SILVER | |
33 |
|
|
90267-48083-00
. RIVET, BLIND (4.8X15.2 SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | . .RIVET, BLIND | |
34 |
|
|
90267-48015-00
. .RIVET, BLIND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
35 | | . .RIVET, BLIND (4.8X17 YELLOW) | |
35 |
|
|
90267-48016-00
. .RIVET, BLIND (4.8X17 YELLOW)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
36 | | Болт | |
36 |
|
|
95811-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
37 | | Шайба | |
37 |
|
|
90201-10038-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Защитная подкладка | |
38 |
|
|
8HG-77561-00-00
Защитная подкладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Протектор | |
39 |
|
|
8KL-21978-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Держатель | |
40 |
|
|
8HG-2196G-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Кронштейн | |
41 |
|
|
8HG-2197N-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | .RIVET, BLIND (4.8X14 YELLOW) | |
42 |
|
|
90267-48177-00
.RIVET, BLIND (4.8X14 YELLOW)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
43 | | Демпфер | |
43 |
|
|
8HG-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Протектор | |
44 |
|
|
8KL-21978-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Держатель | |
45 |
|
|
8HG-2196G-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Кронштейн | |
46 |
|
|
8HG-2197N-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | .RIVET, BLIND (4.8X14 YELLOW) | |
47 |
|
|
90267-48177-00
.RIVET, BLIND (4.8X14 YELLOW)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
48 | | Демпфер | |
48 |
|
|
8HG-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Гайка | |
49 |
|
|
95602-08200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
50 | | Заглушка | |
50 |
|
|
90338-20007-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Проставка | |
51 |
|
|
8FA-21998-00-00
Проставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
52 | | .RIVET, BLIND (4.8X12.3) | |
52 |
|
|
90267-48059-00
.RIVET, BLIND (4.8X12.3)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
53 | | Болт | |
53 |
|
|
90109-06241-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Болт | |
54 |
|
|
90109-06220-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | Гайка | |
55 |
|
|
95702-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
56 | | Наклейка, предупреждения | |
56 |
|
|
8HA-77762-E0-00
Наклейка, предупреждения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | LABEL, WARNING 5 | |
57 |
|
|
8JT-77765-E0-00
LABEL, WARNING 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
