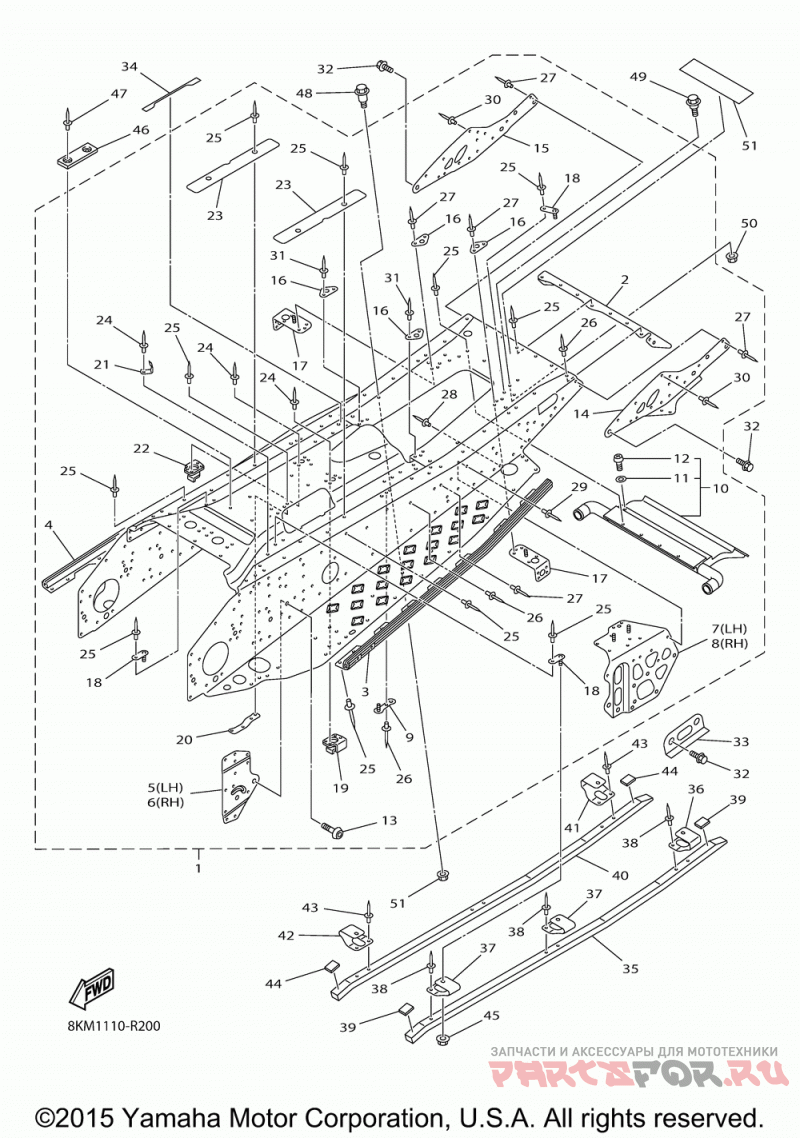

1 | | Задняя рама | |
1 |
|
|
8KM-21950-00-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Усилитель рамы | |
2 |
|
|
8HG-21923-00-00
Усилитель рамы
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Усилитель,подножки | |
3 |
|
|
8FG-21926-00-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Усилитель,подножки | |
4 |
|
|
8FG-21936-00-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Кронштейн | |
5 |
|
|
8HN-21943-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Кронштейн | |
6 |
|
|
8HN-21953-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кронштейн, задний | |
7 |
|
|
8HG-21944-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Кронштейн, задний | |
8 |
|
|
8HG-21954-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Bracket, Fuel Tank 1 | |
9 |
|
|
8HG-2194N-00-00
Bracket, Fuel Tank 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Теплообменник сборе | |
10 |
|
|
8HG-1241A-00-00
Теплообменник сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
90210-06006-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Винт | |
12 |
|
|
98517-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Винт с прямой шляпкой | |
13 |
|
|
92012-10020-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Reinf., Sub Frame 1 | |
14 |
|
|
8HG-21928-00-00
Reinf., Sub Frame 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Reinf., Sub Frame 2 | |
15 |
|
|
8HG-21938-00-00
Reinf., Sub Frame 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Patch | |
16 |
|
|
8HG-22168-00-00
Patch
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Панель 1 | |
17 |
|
|
8HG-2162G-00-00
Панель 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Brkt., 9 | |
18 |
|
|
8HG-2251A-00-00
Brkt., 9
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
19 | | Stay, Muffler | |
19 |
|
|
8HG-14791-00-00
Stay, Muffler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Patch 1 | |
20 |
|
|
8HG-21961-00-00
Patch 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Clamp(4ml) | |
21 |
|
|
90465-08370-00
Clamp(4ml)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Stay, Muffler | |
22 |
|
|
8HG-14792-00-00
Stay, Muffler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Демпфер | |
23 |
|
|
8HG-2214F-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Заклёпка | |
24 |
|
|
90267-47195-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
25 | | Заклёпка | |
25 |
|
|
90267-48023-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 68 шт.
* ориентировочный срок поставки
|
|
26 | | Rivet, Blind
(4.8x14 Yellow)
(5 Per Pack) | |
26 |
|
|
90267-48177-00
Rivet, Blind
(4.8x14 Yellow)
(5 Per Pack)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 18 шт.
* ориентировочный срок поставки
|
|
27 | | Заклёпка | |
27 |
|
|
90267-48016-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 32 шт.
* ориентировочный срок поставки
|
|
28 | | Заклепка (4.8x12 Yellow) | |
28 |
|
|
90267-48010-00
Заклепка (4.8x12 Yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Заклёпка | |
29 |
|
|
90267-48083-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Заклёпка | |
30 |
|
|
90267-48015-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Rivet, Blind
(4.8x17 Yellow) | |
31 |
|
|
90267-48016-00
Rivet, Blind
(4.8x17 Yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
33 | | Накладка | |
33 |
|
|
8FU-21988-01-00
Накладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Защитная подкладка | |
34 |
|
|
8HG-77561-00-00
Защитная подкладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Протектор | |
35 |
|
|
8HG-21978-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Держатель | |
36 |
|
|
8HG-2196G-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Кронштейн | |
37 |
|
|
8HG-2197N-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Rivet, Blind
(4.8x14 Yellow)
(5 Per Pack) | |
38 |
|
|
90267-48177-00
Rivet, Blind
(4.8x14 Yellow)
(5 Per Pack)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
39 | | Демпфер | |
39 |
|
|
8HG-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Протектор | |
40 |
|
|
8HG-21978-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Держатель | |
41 |
|
|
8HG-2196G-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Кронштейн | |
42 |
|
|
8HG-2197N-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Rivet, Blind
(4.8x14 Yellow)
(5 Per Pack) | |
43 |
|
|
90267-48177-00
Rivet, Blind
(4.8x14 Yellow)
(5 Per Pack)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
44 | | Демпфер | |
44 |
|
|
8HG-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Гайка | |
45 |
|
|
95602-08200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
46 | | Проставка | |
46 |
|
|
8FA-21998-00-00
Проставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
47 | | Rivet, Blind
(4.8x12.3) | |
47 |
|
|
90267-48059-00
Rivet, Blind
(4.8x12.3)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
48 | | Болт | |
48 |
|
|
90109-06241-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Болт | |
49 |
|
|
90109-06220-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Гайка | |
50 |
|
|
95702-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
51 | | Наклейка, предупреждения | |
51 |
|
|
8HA-77762-E0-00
Наклейка, предупреждения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
