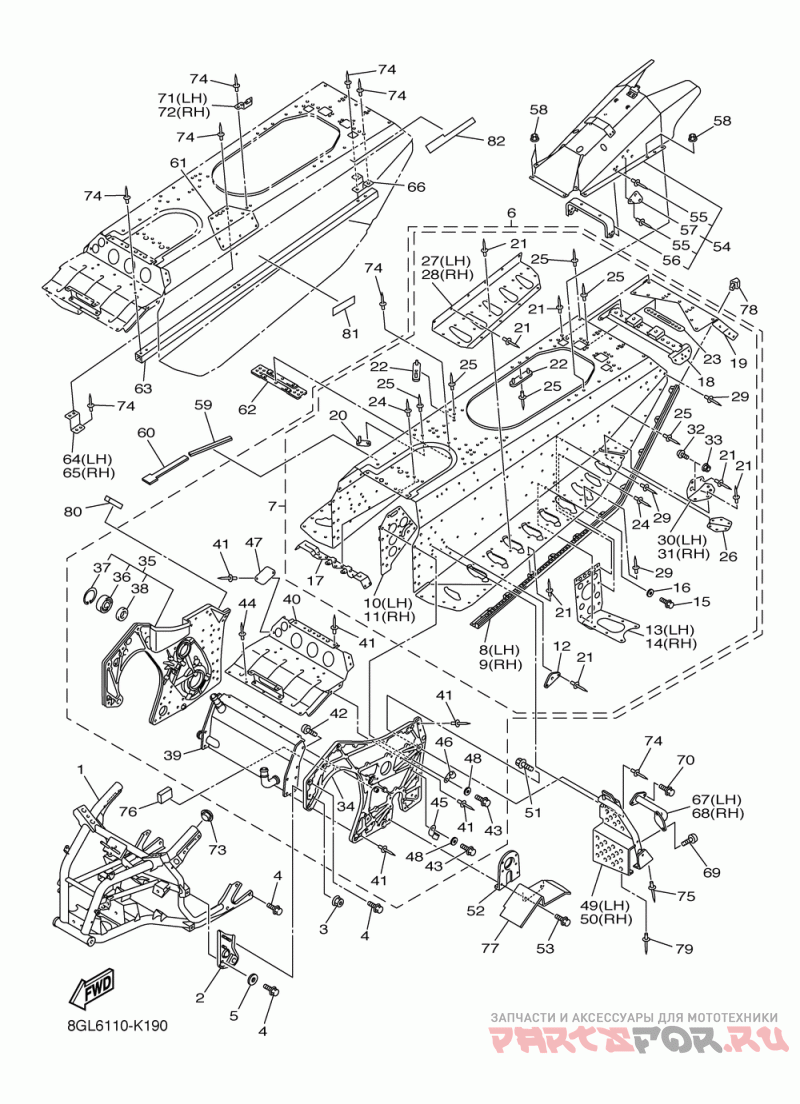

1 | | Передняя рама | |
1 |
|
|
8GL-21940-02-00
Передняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Кронштейн двигателя | |
2 |
|
|
8GL-2194E-00-00
Кронштейн двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Гайка | |
3 |
|
|
90185-08089-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
95817-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба (отпускается по 5 шт) | |
5 |
|
|
90201-086A3-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Задняя рама | |
6 |
|
|
8HK-21950-01-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Задняя рама | |
7 |
|
|
8HK-21950-09-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Усилитель,подножки | |
8 |
|
|
8HK-21926-00-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Усилитель,подножки | |
9 |
|
|
8HK-21936-00-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Кронштейн | |
10 |
|
|
8GL-21943-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Кронштейн | |
11 |
|
|
8GL-21953-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кронштейн | |
12 |
|
|
8FU-21919-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Кронштейн, задний | |
13 |
|
|
8HK-21944-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Кронштейн, задний | |
14 |
|
|
8HK-21954-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба (отпускается по 5 шт) | |
16 |
|
|
90201-10035-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Протектор, глушитель | |
17 |
|
|
8GL-2194H-00-00
Протектор, глушитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Кронштейн | |
18 |
|
|
8GL-2197N-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Усилитель рамы | |
19 |
|
|
8GL-21923-00-00
Усилитель рамы
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Кронштейн топливного бака | |
20 |
|
|
8CR-2194N-00-00
Кронштейн топливного бака
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Rivet, Blind Qty:132 | |
21 |
|
|
90267-47195-00
Rivet, Blind Qty:132
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Bracket 8 | |
22 |
|
|
8GL-22512-00-00
Bracket 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Гайка | |
23 |
|
|
8GL-21295-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Заклёпка | |
24 |
|
|
90267-48010-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
25 | | Заклёпка | |
25 |
|
|
90267-48023-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 59 шт.
* ориентировочный срок поставки
|
|
26 | | Patch 1 | |
26 |
|
|
8HK-21961-00-00
Patch 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Заплатка | |
27 |
|
|
8HK-21963-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Заплатка | |
28 |
|
|
8HK-21964-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Заклёпка | |
29 |
|
|
90267-48016-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
30 | | Заплатка | |
30 |
|
|
8HK-21965-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Заплатка | |
31 |
|
|
8HK-21966-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Винт с прямой шляпкой | |
32 |
|
|
92012-10016-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Гайка | |
33 |
|
|
90176-10075-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Reinf., Housing 1 | |
34 |
|
|
8GL-21925-00-00
Reinf., Housing 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Housing, Reinf Sub-a (r.h) | |
35 |
|
|
8GL-21930-00-00
Housing, Reinf Sub-a (r.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Подшипник | |
36 |
|
|
93306-20627-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Сторорное кольцо | |
37 |
|
|
99009-62500-00
Сторорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Сальник | |
38 |
|
|
93102-30012-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Теплообменник сборе | |
39 |
|
|
8GL-12440-00-00
Теплообменник сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Panel, Sub Frame 4 | |
40 |
|
|
8GL-21915-00-00
Panel, Sub Frame 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Заклёпка | |
41 |
|
|
90267-47195-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 37 шт.
* ориентировочный срок поставки
|
|
42 | | Винт с прямой шляпкой | |
42 |
|
|
92012-08016-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Болт | |
43 |
|
|
97017-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
44 | | Заклепка (4.8x12 Yellow) | |
44 |
|
|
90267-48010-00
Заклепка (4.8x12 Yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
45 | | Зажим | |
45 |
|
|
90462-08061-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Зажим | |
46 |
|
|
90462-08064-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Крышка | |
47 |
|
|
8GL-2131D-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Шайба (отпускается по 5 шт) | |
48 |
|
|
90201-08512-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
49 | | Подставка для ног | |
49 |
|
|
8GL-21960-00-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Подставка для ног | |
50 |
|
|
8GL-21970-01-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
95817-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Корпус | |
52 |
|
|
8GL-21920-00-00
Корпус
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Болт | |
53 |
|
|
95812-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Панель | |
54 |
|
|
8GL-21916-00-00
Панель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Заклёпка | |
55 |
|
|
90267-47195-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
56 | | Stay, Muffer | |
56 |
|
|
8GL-2194L-00-00
Stay, Muffer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Кронштейн | |
57 |
|
|
8GL-21946-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
58 | | Гайка | |
58 |
|
|
90176-06016-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
59 | | Уплотнение | |
59 |
|
|
8GL-22151-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
60 | | Уплотнение | |
60 |
|
|
8GL-22152-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | Накладка 7 | |
61 |
|
|
8GL-21967-00-00
Накладка 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
62 | | Накладка | |
62 |
|
|
8GL-21988-00-00
Накладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Протектор | |
63 |
|
|
8GL-21978-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
64 | | Кронштейн | |
64 |
|
|
8GL-2196M-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
65 | | Кронштейн | |
65 |
|
|
8GL-2197M-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Bracket, Protector R | |
66 |
|
|
8GL-21443-00-00
Bracket, Protector R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
67 | | Bar, Footrest 1 | |
67 |
|
|
8GL-27471-00-00
Bar, Footrest 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
68 | | Bar, Footrest 2 | |
68 |
|
|
8GL-27472-00-00
Bar, Footrest 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
69 | | Винт с прямой шляпкой | |
69 |
|
|
92012-06014-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
70 | | Болт | |
70 |
|
|
95817-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
71 | | Bracket, Rear Fender | |
71 |
|
|
8GL-21151-00-00
Bracket, Rear Fender
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
72 | | Bracket, Rear Fender | |
72 |
|
|
8GL-21152-00-00
Bracket, Rear Fender
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
73 | | Крышка | |
73 |
|
|
180-22117-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
74 | | Заклепка (4.7x16.4 Yellow) | |
74 |
|
|
90267-47195-00
Заклепка (4.7x16.4 Yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 62 шт.
* ориентировочный срок поставки
|
|
75 | | Rivet, Blind (4.8x16.4 Yellow) | |
75 |
|
|
90267-48016-00
Rivet, Blind (4.8x16.4 Yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
76 | | Демпфер | |
76 |
|
|
8GL-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
77 | | Протектор | |
77 |
|
|
8GL-2197B-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
78 | | Заглушка | |
78 |
|
|
8FS-2312G-00-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
79 | | Заклепка (4.8x12.1 Yellow) | |
79 |
|
|
90267-48023-00
Заклепка (4.8x12.1 Yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
80 | | Дампер | |
80 |
|
|
90520-05012-00
Дампер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
81 | | Plate, Epa Offroad 2 | |
81 |
|
|
8GL-2179D-30-00
Plate, Epa Offroad 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
82 | | Наклейка 1 (DPBSE) | |
82 |
|
|
8GL-2199A-30-00
Наклейка 1 (DPBSE)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 0 шт.
* ориентировочный срок поставки
|
|
82 | | Graphic 1 Ur For Yb | |
82 |
|
|
8GL-2199A-80-00
Graphic 1 Ur For Yb
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
