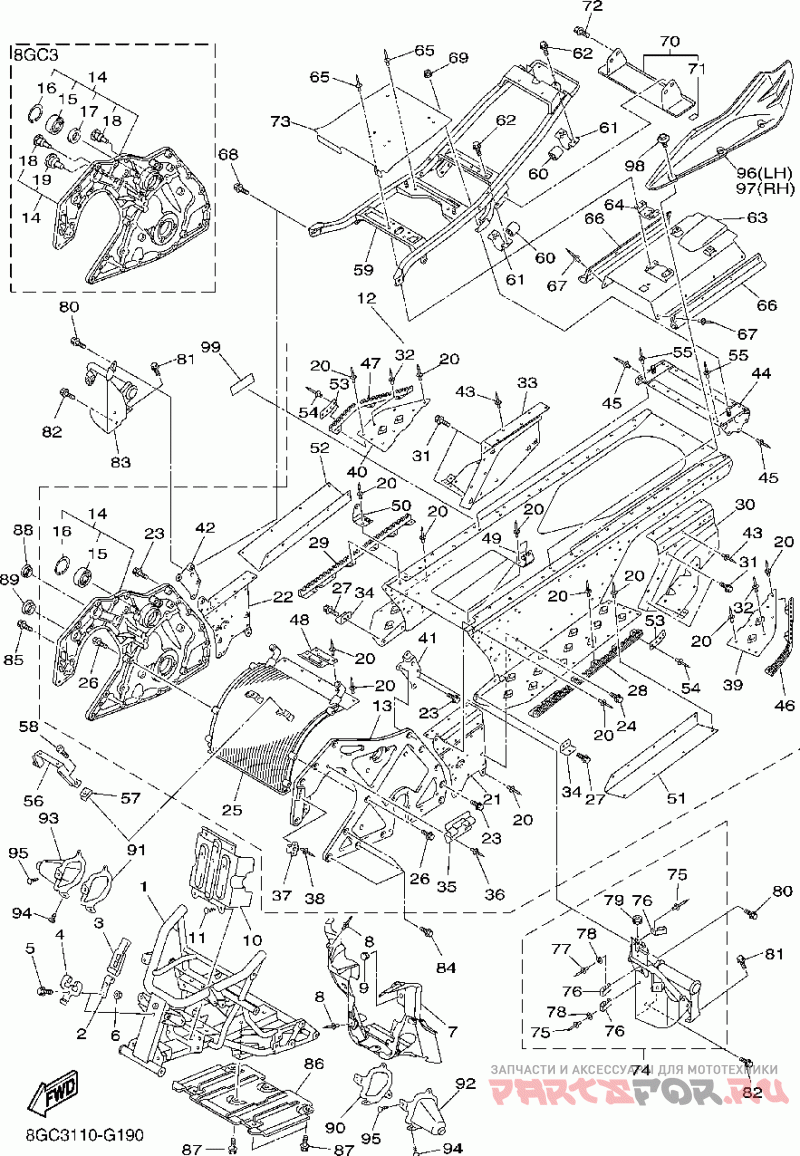

1 | | Передняя рама | |
1 |
|
|
8GK-21940-01-00
Передняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Держатель | |
2 |
|
|
8GC-2175V-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Хомут | |
3 |
|
|
59V-21646-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Держатель | |
4 |
|
|
8GC-2175W-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Винт с прямой шляпкой | |
5 |
|
|
92017-05040-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка | |
6 |
|
|
95702-05500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Панель | |
7 |
|
|
8GC-21912-21-00
Панель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Заклёпка (отпускается по 10 шт) | |
8 |
|
|
90267-48086-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
9 | | Пробка | |
9 |
|
|
90338-12192-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Протектор ,рамы А | |
10 |
|
|
8GC-2195A-10-00
Протектор ,рамы А
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Заклёпка | |
11 |
|
|
90269-05003-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Rear Frame Comp. 8gk3 Gtx | |
12 |
|
|
8GK-21950-20-00
Rear Frame Comp. 8gk3 Gtx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Rear Frame Comp. 8gc3 X | |
12 |
|
|
8GC-21950-02-00
Rear Frame Comp. 8gc3 X
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Панель рамы | |
13 |
|
|
8GC-21991-00-00
Панель рамы
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Housing, Reinf Sub-a 8gc3 X | |
14 |
|
|
8GC-21930-00-00
Housing, Reinf Sub-a 8gc3 X
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Housing, Reinf Sub-a 8gk3 Gtx | |
14 |
|
|
8GK-21930-20-00
Housing, Reinf Sub-a 8gk3 Gtx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Подшипник | |
15 |
|
|
93306-20532-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Пружинное стопорное кольцо | |
16 |
|
|
99009-52500-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Сальник | |
17 |
|
|
93102-26398-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Заглушка | |
18 |
|
|
90338-07008-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Заглушка | |
19 |
|
|
90338-10011-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Заклёпка (отпускается по 10 шт) | |
20 |
|
|
90267-47195-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 94 шт.
* ориентировочный срок поставки
|
|
21 | | Кронштейн | |
21 |
|
|
8GK-21943-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Кронштейн | |
22 |
|
|
8GK-21953-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
95022-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
95817-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Теплообменник сборе | |
25 |
|
|
8GC-12440-00-00
Теплообменник сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
95817-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
90109-065G4-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Усилитель,подножки | |
28 |
|
|
8GC-21926-01-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Усилитель,подножки | |
29 |
|
|
8GC-21936-01-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Кронштейн, задний | |
30 |
|
|
8GK-21944-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
95822-08014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Кронштейн, задний | |
33 |
|
|
8GK-21954-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Накладка 7 | |
34 |
|
|
8GC-21967-00-00
Накладка 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Замок | |
35 |
|
|
8GC-21973-00-00
Замок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Гайка-пружинная | |
37 |
|
|
2TK-2177L-00-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Заклёпка (отпускается по 10 шт) | |
38 |
|
|
90267-32192-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Держатель подножки 1 | |
39 |
|
|
8GC-27452-00-00
Держатель подножки 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Держатель подножки 1 | |
40 |
|
|
8GC-27462-00-00
Держатель подножки 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Заплатка | |
41 |
|
|
8GC-21963-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Заплатка | |
42 |
|
|
8GC-21964-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Держатель сидения 1 | |
44 |
|
|
8GK-21341-00-00
Держатель сидения 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Усилитель | |
46 |
|
|
8GC-21927-01-00
Усилитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Усилитель | |
47 |
|
|
8GC-21937-01-00
Усилитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Крепление | |
48 |
|
|
8GC-2164G-00-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Крепление | |
49 |
|
|
8GC-21238-00-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Кронштейн | |
50 |
|
|
8GC-21239-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Patch 1 | |
51 |
|
|
8GC-21961-00-00
Patch 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Заплатка | |
52 |
|
|
8GC-21962-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Накладка | |
53 |
|
|
8GC-21988-00-00
Накладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Заклёпка (отпускается по 10 шт) | |
54 |
|
|
90267-48010-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
55 | | Заклёпка (отпускается по 10 шт) | |
55 |
|
|
90267-47197-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
56 | | Крепление | |
56 |
|
|
8GC-2164F-00-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Гайка пружинная | |
57 |
|
|
90183-06069-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
58 | | Болт (4) | |
58 |
|
|
91317-06012-00
Болт (4)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
59 | | Seat Rail Comp | |
59 |
|
|
8GC-21160-10-00
Seat Rail Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Демпфер | |
60 |
|
|
8GC-14747-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | Крепление демпфера | |
61 |
|
|
8GC-21121-00-00
Крепление демпфера
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
62 | | Болт | |
62 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
63 | | Накладка | |
63 |
|
|
8GC-2199H-10-00
Накладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | Кронштейн крепления глушителя | |
64 |
|
|
8GC-1467H-00-00
Кронштейн крепления глушителя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Демпфер | |
66 |
|
|
8GC-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
67 | | Заклёпка (отпускается по 10 шт) | |
67 |
|
|
90267-50010-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
68 | | Болт | |
68 |
|
|
95817-10016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
69 | | Гайка | |
69 |
|
|
90185-08169-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
70 | | Рычаг | |
70 |
|
|
8GC-24708-00-00
Рычаг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
71 | | Мягкая набивка | |
71 |
|
|
8GC-77151-00-00
Мягкая набивка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
73 | | Panel, Sub Frame 6 | |
73 |
|
|
8GC-21917-00-00
Panel, Sub Frame 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
74 | | Подставка для ног | |
74 |
|
|
8GJ-21960-00-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
76 | | Зажим | |
76 |
|
|
90465-08277-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
77 | | Заклёпка (отпускается по 10 шт) | |
77 |
|
|
90267-48083-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
78 | | Шайба | |
78 |
|
|
90201-043H7-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
79 | | Уплотнитель | |
79 |
|
|
90480-13163-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
80 | | Болт | |
80 |
|
|
95814-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
81 | | Болт | |
81 |
|
|
95022-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
82 | | Болт | |
82 |
|
|
90105-06080-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
83 | | Подставка для ног | |
83 |
|
|
8GJ-21970-00-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
86 | | Протектор | |
86 |
|
|
8GC-2193A-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
87 | | Болт | |
87 |
|
|
90109-066G1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
88 | | Уплотнитель | |
88 |
|
|
90480-27001-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
89 | | Уплотнитель | |
89 |
|
|
90480-40003-00
Уплотнитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
90 | | Пластина | |
90 |
|
|
8GC-2195E-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
91 | | Пластина | |
91 |
|
|
8GC-2195F-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
92 | | Крышка 1 | |
92 |
|
|
8GC-2198F-00-00
Крышка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
93 | | Облицовка | |
93 |
|
|
8GC-2198J-00-00
Облицовка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
95 | | Заклёпка | |
95 |
|
|
90269-05002-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
96 | | Защита 1 | |
96 |
|
|
8GC-22361-00-00
Защита 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
97 | | Защита 2 | |
97 |
|
|
8GC-22362-00-00
Защита 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
98 | | Болт | |
98 |
|
|
90109-06220-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
99 | | Пластина | |
99 |
|
|
8GC-2179D-10-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | | Заклёпка | |
67 |
|
|
90267-48024-00
Заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
