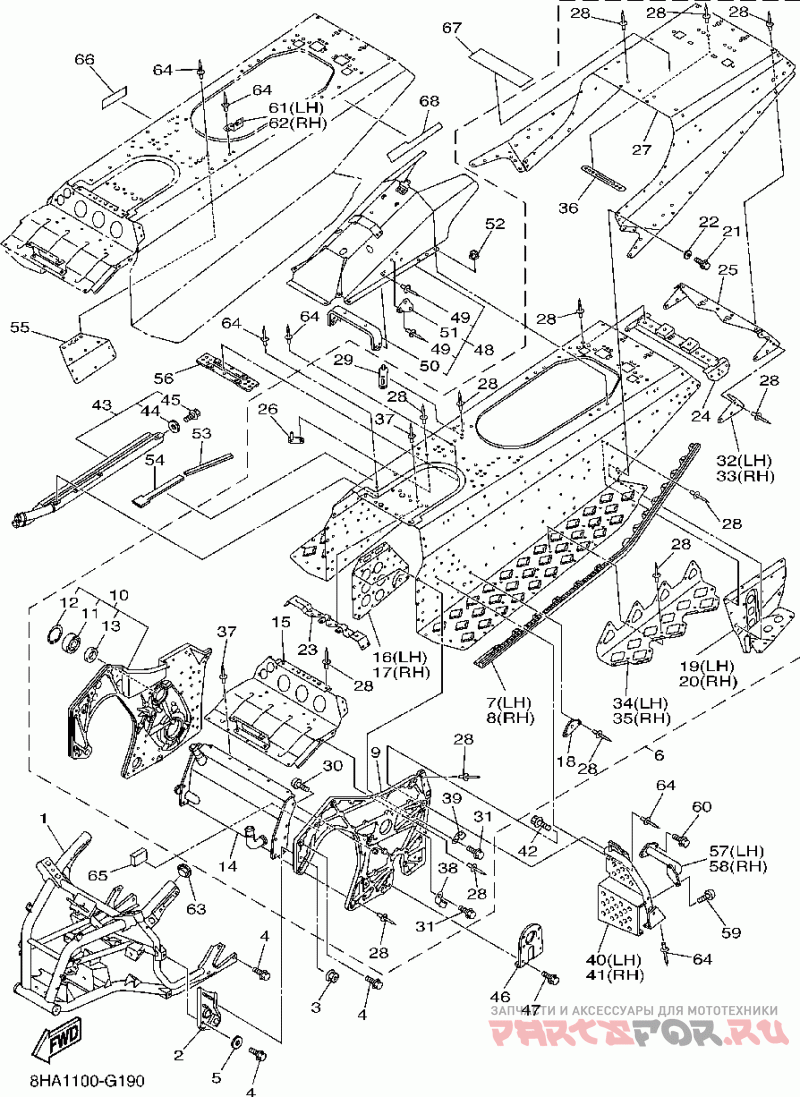

1 | | Передняя рама | |
1 |
|
|
8GL-21940-01-00
Передняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Кронштейн двигателя | |
2 |
|
|
8GL-2194E-00-00
Кронштейн двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Гайка | |
3 |
|
|
90185-08089-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
95817-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба (отпускается по 5 шт) | |
5 |
|
|
90201-086A3-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Задняя рама | |
6 |
|
|
8HA-21950-00-00
Задняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Усилитель,подножки | |
7 |
|
|
8HA-21926-00-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Усилитель,подножки | |
8 |
|
|
8HA-21936-01-00
Усилитель,подножки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Reinf., Housing 1 | |
9 |
|
|
8GL-21925-00-00
Reinf., Housing 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Корпус | |
10 |
|
|
8GL-21930-00-00
Корпус
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Подшипник | |
11 |
|
|
93306-20627-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Стопорное кольцо | |
12 |
|
|
99009-62500-00
Стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Сальник | |
13 |
|
|
93102-30012-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Теплообменник сборе | |
14 |
|
|
8HA-12440-00-00
Теплообменник сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Panel, Sub Frame 4 | |
15 |
|
|
8GL-21915-00-00
Panel, Sub Frame 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Кронштейн | |
16 |
|
|
8HA-21943-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Кронштейн | |
17 |
|
|
8HA-21953-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Кронштейн | |
18 |
|
|
8FU-21919-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Кронштейн, задний | |
19 |
|
|
8HA-21944-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Кронштейн, задний | |
20 |
|
|
8HA-21954-00-00
Кронштейн, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
95817-10020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба (отпускается по 5 шт) | |
22 |
|
|
90201-10035-00
Шайба (отпускается по 5 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Протектор, глушитель | |
23 |
|
|
8GL-2194H-00-00
Протектор, глушитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Кронштейн | |
24 |
|
|
8GL-2197N-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Усилитель рамы | |
25 |
|
|
8HA-21923-00-00
Усилитель рамы
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Кронштейн топливного бака | |
26 |
|
|
8CR-2194N-00-00
Кронштейн топливного бака
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Panel, Sub Frame 6 | |
27 |
|
|
8HA-21917-00-00
Panel, Sub Frame 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Rivet, Blind Qty:267 | |
28 |
|
|
90267-47195-00
Rivet, Blind Qty:267
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Bracket 8 | |
29 |
|
|
8GL-22512-00-00
Bracket 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Винт с прямой шляпкой | |
30 |
|
|
92012-08016-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Болт | |
31 |
|
|
95022-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
32 | | Patch 1 | |
32 |
|
|
8HA-21961-00-00
Patch 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Заплатка | |
33 |
|
|
8HA-21962-00-00
Заплатка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Усилитель | |
34 |
|
|
8HB-21927-00-00
Усилитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Усилитель | |
35 |
|
|
8HB-21937-00-00
Усилитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Гайка | |
36 |
|
|
8GL-21295-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Заклёпка (отпускается по 10 шт) | |
37 |
|
|
90267-48010-00
Заклёпка (отпускается по 10 шт)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
38 | | Зажим | |
38 |
|
|
90462-08061-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Зажим | |
39 |
|
|
90462-08064-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Подставка для ног | |
40 |
|
|
8GL-21960-00-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Подставка для ног | |
41 |
|
|
8GL-21970-00-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Болт | |
42 |
|
|
95817-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Теплообменник сборе | |
43 |
|
|
8HA-1241A-00-00
Теплообменник сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Шайба | |
44 |
|
|
90210-06006-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Болт | |
45 |
|
|
97017-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Корпус | |
46 |
|
|
8GL-21920-00-00
Корпус
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
95812-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Панель | |
48 |
|
|
8GL-21916-00-00
Панель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Stay, Muffer | |
50 |
|
|
8GL-2194L-00-00
Stay, Muffer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Кронштейн | |
51 |
|
|
8GL-21946-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Гайка | |
52 |
|
|
90176-06055-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
53 | | Уплотнение | |
53 |
|
|
8GL-22151-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Уплотнение | |
54 |
|
|
8GL-22152-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | Накладка 7 | |
55 |
|
|
8GL-21967-00-00
Накладка 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | Накладка | |
56 |
|
|
8GL-21988-00-00
Накладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Bar, Footrest 1 | |
57 |
|
|
8GL-27471-00-00
Bar, Footrest 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Bar, Footrest 2 | |
58 |
|
|
8GL-27472-00-00
Bar, Footrest 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Винт с прямой шляпкой | |
59 |
|
|
92012-06014-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
60 | | Болт | |
60 |
|
|
95817-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
61 | | Bracket, Rear Fender | |
61 |
|
|
8GL-21151-00-00
Bracket, Rear Fender
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Bracket, Rear Fender | |
62 |
|
|
8GL-21152-00-00
Bracket, Rear Fender
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Крышка | |
63 |
|
|
180-22117-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
65 | | Демпфер | |
65 |
|
|
8GL-21852-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Пластина | |
66 |
|
|
8GL-2179D-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | | Наклейка, предупреждения | |
67 |
|
|
8HA-77762-E0-00
Наклейка, предупреждения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
68 | | Наклейка | |
68 |
|
|
8GL-2199A-10-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
1 | | Передняя рама | |
1 |
|
|
8GL-21940-02-00
Передняя рама
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Подставка для ног | |
41 |
|
|
8GL-21970-01-00
Подставка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
