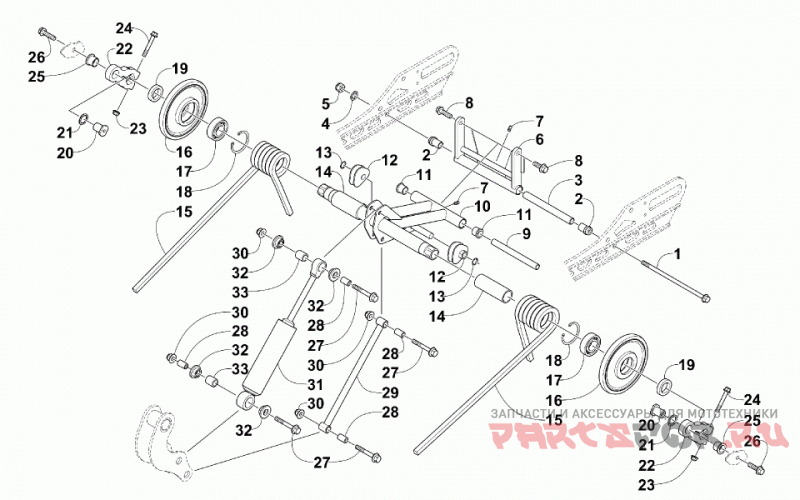

Rear suspension rear arm assembly [101576]

Arctic Cat LYNX BLACK [S2019LXDFCUSB]

Arctic Cat
#oem кодцена
1
1423-431
Болт M10-1.25x250
10
1704-619
Деталь Arm, Idler - Black (inc. 11 and one No. 7)
11
1604-100
Деталь Bushing, Flared
12
1604-205
Деталь Block, Spring Adjuster - Left - Black
12
1604-204
Деталь Block, Spring Adjuster - Right - Black
13
0623-138
Стопорное кольцо
14
3604-288
Гильза пружины
15
1704-505
Деталь Spring, Suspension - Left - Black
15
1704-504
Деталь Spring, Suspension - Right - Black
16
3604-553
Деталь Wheel, Idler (inc. 17-18)
17
3604-257
Подшипник
18
3604-256
Стопорное кольцо
19
3604-289
Деталь Spacer, Pivot - Idler Arm
2
3604-286
Втулка
20
3604-979
Деталь Axle
21
1604-187
Шайба
22
1704-627
Деталь Pivot - Idler Arm (inc. 23-25)
23
8427-802
Гайка
24
8408-860
Деталь SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y
25
3604-028
Деталь Bushing, Flared
26
8408-031
Деталь Screw, Cap
27
8408-050
Деталь Screw, Cap
28
3604-109
Гильца
29
1704-686
Деталь Link, Shock - Black
3
3604-285
Деталь Axle
30
8427-002
Гайка
31
1704-633
Деталь Shock Absorber (inc. 32-33)
32
1604-262
Втулка
33
1604-397
Деталь Sleeve, Eyelet - Inner
4
1623-992
Деталь Washer, Internal Tooth Lock
5
8422-002
Гайка
6
1704-624
Деталь Arm, Rear - Black (inc. one No. 7)
7
1623-010
Деталь Fitting, Grease
8
8408-041
Деталь Screw, Cap
9
3604-276
Деталь Axle
