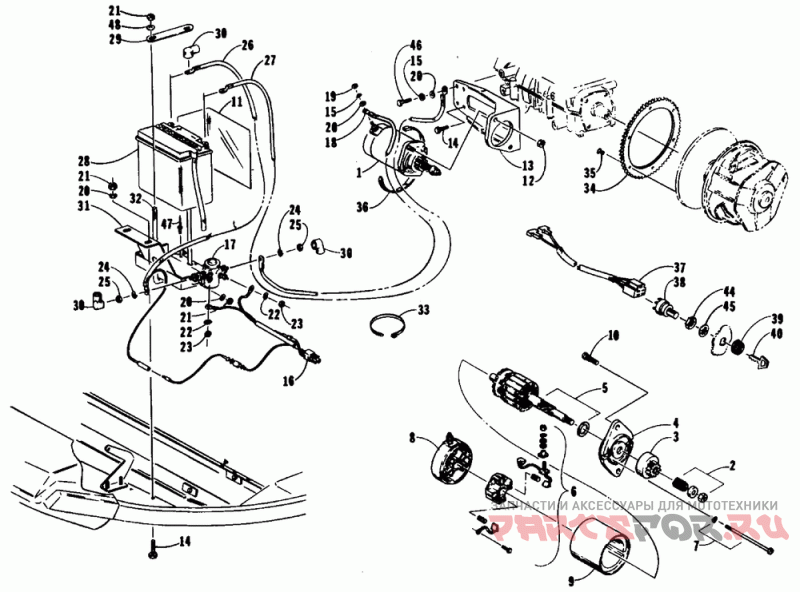

Electric start assembly

Arctic Cat JAG AFS

Arctic Cat
#oem кодцена
1
0745-357
Starter Motor W/pinion Gear-assy W/nuts
2
0745-091
Kit, Pinion Stopper- Elec Start
3
0637-265
Ремонтный комплект бендикса
4
0639-197
Kit, Endcap Replacement
6
0645-275
Kit, Brush & Spring-es Hd Short
7
0645-053
Bolt, Starter Motor (5 Per Pack)
8
0645-054
Commutator Cap
10
0623-093
Bolt, 5/16-18x1 1/2 Ribbed (5 Per Pack)
11
0645-082
Кожух АКБ
12
8040-426
Nut, Hex Lock-nyl 5/16-18 Z&y (20 Per Pack)
13
0645-201
Bracket, Mounting-starter Motor (die Cast
14
8002-040
Screw, Cap-hh 1/4-20 X.75 G5 Z&y (5 Per Pack)
15
8051-217
Washer, Spr Lock-1/4 .252x.489x.077 Z&y (10 Per Pack)
16
0686-042
Harness, Electric Start
17
0645-078
Solenoid, Electric Start(comes W/ Kit 1)
18
0645-016
Cable, Sol-starter 21
19
8040-366
Nut, Hex Lock-nyl 1/4-20 Z&y (20 Per Pack)
20
8050-217
Шайба 1/4 X .625 X .065 (отпускается по 10 шт)
21
8040-366
Nut, Hex Lock-nyl 1/4-20 Z&y (20 Per Pack)
22
8051-152
Washer, Spr Lock-#10 .193x.334x.047 Z&y (20 Per Pack)
23
8042-272
Nut, 10-32 Hex-reg-gr2 Z&y (5 Per Pack)
24
8051-242
Washer, Spr Lock-5/16 .314x.583x.078 Z&y (5 Per Pack)
26
0646-018
Arm Comet Cl W/brg (3 Per Pack)
27
0645-080
Cable, Batt-grd 30
28
0745-040
Battery Pkg(0645-063)
29
0645-086
Strap, Battery-top
30
0645-019
Пыльник
31
0745-023
Tray, Battery-weldmt
32
0645-061
Rod, Holding-battery
33
0123-788
Стяжка кабеля (отпуск.по 10 шт)
34
0120-309
Gear, Ring-electric Start
35
0123-844
Screw, Mach, Fh 1/4-20x9/16 (5 Per Pack)
36
0623-144
Стяжка кабеля 17.5 (отпускается по 5 шт)
37
0686-043
Harness, Switch-electric Start
38
0609-082
Выключатель зажигания
39
0609-113
Nut, Retaining 13/16-20 Black Plastic (5 Per Pack)
40
0609-412
Key, Ign. Switch
41
1611-414
Decal, Caution-battery & Engine Not Illustrated
42
8061-486
Rivet, Blind-lf Ss54 Zinc Not Illustrated (10 Per Pack)
43
0123-269
Clamp, Cable, 11/16 Insul Not Illustrated (5 Per Pack)
44
0123-900
Гайка
45
0123-899
Washer, Ignition (5 Per Pack)
46
8002-042
Screw, Cap-hh 1/4-20 X1.00 G5 Z&y (10 Per Pack)
47
8061-706
Rivet, Blind-lf Ss64 Black (10 Per Pack)
48
8050-217
Шайба 1/4 X .625 X .065 (отпускается по 10 шт)
