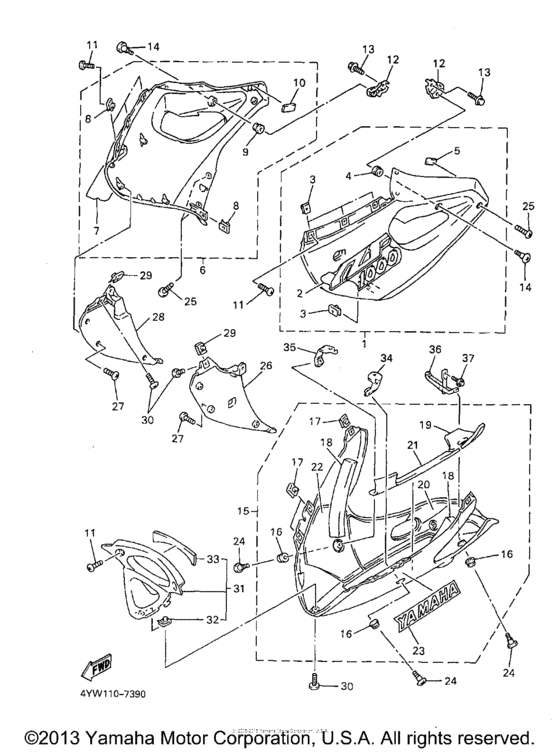

1 | | Panel Assy 1 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
1 |
|
|
4SV-Y283U-11-P0
Panel Assy 1 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Panel Assembly 1 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
1 |
|
|
4SV-Y283U-20-P0
Panel Assembly 1 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | PANEL ASSEMBLY 2 Use for Color BLACK 2 BL2 / 004B | |
1 |
|
|
4SV-W283U-51-P3
PANEL ASSEMBLY 2 Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Panel Assembly 1 Use for Color BLACK 2 BL2 / 004B | |
1 |
|
|
4SV-Y283U-30-4B
Panel Assembly 1 Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Графика Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
2 |
|
|
4WN-28391-00-00
Графика Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Графика Use for Color BLACK 2 BL2 / 004B | |
2 |
|
|
4WN-28391-10-00
Графика Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Гайка пружинная | |
3 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
3 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Уплотнитель резиновый | |
4 |
|
|
90480-13014-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
4 |
|
|
90480-13398-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Амортизатор | |
5 |
|
|
4SV-28372-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Panel Assy 2 Red Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
6 |
|
|
4SV-Y283V-11-P0
Panel Assy 2 Red Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Panel Assembly 2 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
6 |
|
|
4SV-Y283V-20-P0
Panel Assembly 2 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Panel Assy 2 Black Use for Color BLACK 2 BL2 / 004B | |
6 |
|
|
4SV-Y283V-51-4B
Panel Assy 2 Black Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Panel Assembly 2 Use for Color BLACK 2 BL2 / 004B | |
6 |
|
|
4SV-Y283V-30-4B
Panel Assembly 2 Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Графика Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
7 |
|
|
4WN-28392-00-00
Графика Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Графика Use for Color BLACK 2 BL2 / 004B | |
7 |
|
|
4WN-28392-10-00
Графика Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Гайка пружинная | |
8 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
8 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнитель резиновый | |
9 |
|
|
90480-13014-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
9 |
|
|
90480-13398-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Амортизатор | |
10 |
|
|
4SV-28372-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Винт с круглой головкой | |
11 |
|
|
90150-05039-00
Винт с круглой головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
12 | | Кронштейн | |
12 |
|
|
4SV-2836A-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
958-17060-12-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Винт с круглой головкой | |
14 |
|
|
90150-06036-00
Винт с круглой головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Cover Assembly, Under for Color BLUISH WHITE COCKTAIL 1 BWC1 / 0390 | |
15 |
|
|
4SV-Y2808-10-P0
Cover Assembly, Under for Color BLUISH WHITE COCKTAIL 1 BWC1 / 0390
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Cover Assembly, Under for Color BLACK 2 BL2 / 004B | |
15 |
|
|
4SV-Y2808-10-6M
Cover Assembly, Under for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Уплотнитель резиновый | |
16 |
|
|
90480-13014-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
16 |
|
|
90480-13398-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка пружинная | |
17 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
17 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
18 | | Амортизатор | |
18 |
|
|
4SV-28371-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина | |
19 |
|
|
4SV-2848K-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Пружина | |
20 |
|
|
4SV-2848L-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Пружина | |
21 |
|
|
4SV-2848M-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Пружина | |
22 |
|
|
4SV-2848N-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Эмблема | |
23 |
|
|
99244-00280-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема | |
23 |
|
|
99234-00280-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Винт с круглой головкой | |
24 |
|
|
90150-06036-00
Винт с круглой головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Винт с круглой головкой | |
25 |
|
|
90150-05039-00
Винт с круглой головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
26 | | Панель внутренняя Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
26 |
|
|
4SV-2836K-00-P0
Панель внутренняя Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Панель внутренняя Use for Color BLACK 2 BL2 / 004B | |
26 |
|
|
4SV-2836K-00-P3
Панель внутренняя Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Панель внутренняя Use for Color BLACK 2 BL2 / 004B | |
26 |
|
|
4SV-2836K-00-4B
Панель внутренняя Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Нарезной винт | |
27 |
|
|
97704-40012-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
28 | | Панель внутренняя 2 Use for Color BLACK 2 BL2 / 004B | |
28 |
|
|
4SV-2836L-00-P3
Панель внутренняя 2 Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Панель внутренняя 2 Use for Color BLACK 2 BL2 / 004B | |
28 |
|
|
4SV-2836L-00-4B
Панель внутренняя 2 Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Панель внутренняя 2 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121 | |
28 |
|
|
4SV-2836L-00-P0
Панель внутренняя 2 Use for Color VIVID RED COCKTAIL 1 VRC1 / 0121
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Гайка пружинная | |
29 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
29 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Винт с круглой головкой | |
30 |
|
|
90150-05039-00
Винт с круглой головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
31 | | Panel, Inner 3 Use for Color BLUISH WHITE COCKTAIL 1 BWC1 / 0390 | |
31 |
|
|
4SV-Y283S-00-P0
Panel, Inner 3 Use for Color BLUISH WHITE COCKTAIL 1 BWC1 / 0390
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Panel, Inner 3 Use for Color BLACK 2 BL2 / 004B | |
31 |
|
|
4SV-Y283S-00-6M
Panel, Inner 3 Use for Color BLACK 2 BL2 / 004B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка пружинная | |
32 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
32 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Пружина | |
33 |
|
|
4SV-2848H-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Держатель | |
34 |
|
|
4SV-2836F-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Держатель | |
35 |
|
|
4SV-2836G-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Stay, Support 1 | |
36 |
|
|
4FM-2831T-00-00
Stay, Support 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
37 |
|
|
90119-06018-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
