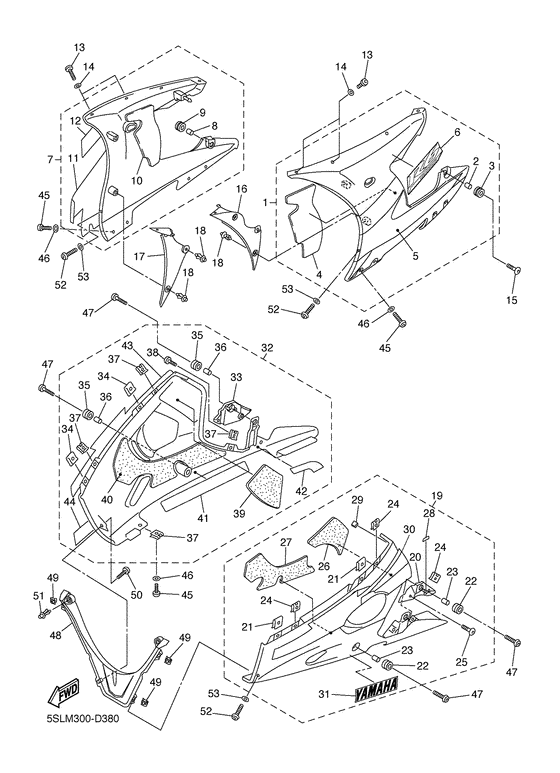

01 | | Panel Assembly 1 Ur mbl2 four smx | |
01 |
|
|
5SL-Y283U-H0-P0
Panel Assembly 1 Ur mbl2 four smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Panel Assembly 1 Ur dpbmc | |
01 |
|
|
5SL-Y283U-G0-P1
Panel Assembly 1 Ur dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Panel Assembly 1 Ur vrc1 | |
01 |
|
|
5SL-Y283U-F0-P2
Panel Assembly 1 Ur vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Манжета | |
02 |
|
|
90387-06057-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Уплотнитель резиновый | |
03 |
|
|
90480-14003-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Дэмпфер соединения | |
04 |
|
|
5SL-2836T-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Графика Ur pour dpbmc | |
05 |
|
|
5SL-28391-40-00
Графика Ur pour dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Графика Ur pour vrc1 | |
05 |
|
|
5SL-28391-30-00
Графика Ur pour vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Emblem, 1 Ur pour smx | |
06 |
|
|
5SL-2834C-D0-00
Emblem, 1 Ur pour smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Эмблема Ur pour dpbmc | |
06 |
|
|
5SL-2834C-C0-00
Эмблема Ur pour dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Эмблема Ur pour vrc1 | |
06 |
|
|
5SL-2834C-B0-00
Эмблема Ur pour vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Panel Assembly 2 Ur mbl2 four smx | |
07 |
|
|
5SL-Y283V-H0-P0
Panel Assembly 2 Ur mbl2 four smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Panel Assembly 2 Ur dpbmc | |
07 |
|
|
5SL-Y283V-G0-P1
Panel Assembly 2 Ur dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Panel Assembly 2 Ur vrc1 | |
07 |
|
|
5SL-Y283V-F0-P2
Panel Assembly 2 Ur vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Манжета | |
08 |
|
|
90387-06057-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Уплотнитель резиновый | |
09 |
|
|
90480-14003-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Дэмпфер соединения | |
10 |
|
|
5SL-2836U-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Графика Ur pour dpbmc | |
11 |
|
|
5SL-28392-40-00
Графика Ur pour dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Графика Ur pour vrc1 | |
11 |
|
|
5SL-28392-30-00
Графика Ur pour vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Emblem, 1 Ur pour smx | |
12 |
|
|
5SL-2834C-D0-00
Emblem, 1 Ur pour smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Эмблема Ur pour dpbmc | |
12 |
|
|
5SL-2834C-C0-00
Эмблема Ur pour dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Эмблема Ur pour vrc1 | |
12 |
|
|
5SL-2834C-B0-00
Эмблема Ur pour vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
901-11050-03-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
902-02051-80-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
901-11060-40-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Панель внутренняя | |
16 |
|
|
5SL-2836K-00-00
Панель внутренняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Панель внутренняя 2 | |
17 |
|
|
5SL-2836L-00-00
Панель внутренняя 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | заклёпка | |
18 |
|
|
902-69060-08-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
19 | | Cover Assy, Under Ur smx pour smx | |
19 |
|
|
5SL-Y2808-80-P0
Cover Assy, Under Ur smx pour smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Cover Assy, Under Ur dpbmc | |
19 |
|
|
5SL-Y2808-70-P1
Cover Assy, Under Ur dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Cover Assy, Under Ur smx pour vrc1 | |
19 |
|
|
5SL-Y2808-60-P0
Cover Assy, Under Ur smx pour vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Облицовка | |
20 |
|
|
5SL-2843J-00-00
Облицовка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка пружинная | |
21 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
21 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Уплотнитель резиновый | |
22 |
|
|
90480-14003-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Манжета | |
23 |
|
|
90387-06057-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка пружинная | |
24 |
|
|
90183-05061-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
90111-05002-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Амортизатор | |
26 |
|
|
5SL-2834E-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Амортизатор | |
27 |
|
|
5SL-2837J-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Пластина | |
28 |
|
|
1HX-27415-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Амортизатор | |
29 |
|
|
5SL-21649-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Графика Graphic, under cover 1 Pour vrc1,dpbmc | |
30 |
|
|
5SL-283A1-00-00
ГрафикаGraphic, under cover 1 Pour vrc1,dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Эмблема Pour smx | |
31 |
|
|
99247-00280-00
Эмблема Pour smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Эмблема Pour vrc1,dpbmc | |
31 |
|
|
99241-00280-00
Эмблема Pour vrc1,dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Cover Assy 2, Under Ur smx pour smx | |
32 |
|
|
5SL-Y2809-80-P0
Cover Assy 2, Under Ur smx pour smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Cover Assy 2, Under Ur dpbmc | |
32 |
|
|
5SL-Y2809-70-P1
Cover Assy 2, Under Ur dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Cover Assy 2, Under Ur smx pour vrc1 | |
32 |
|
|
5SL-Y2809-60-P0
Cover Assy 2, Under Ur smx pour vrc1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Облицовка | |
33 |
|
|
5SL-2844J-00-00
Облицовка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Гайка пружинная | |
34 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
34 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Уплотнитель резиновый | |
35 |
|
|
90480-14003-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Манжета | |
36 |
|
|
90387-06057-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Гайка пружинная | |
37 |
|
|
90183-05061-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
38 | | Болт | |
38 |
|
|
90111-05002-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Амортизатор | |
39 |
|
|
5SL-2834F-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Амортизатор | |
40 |
|
|
5SL-2837K-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Пружина | |
41 |
|
|
5SL-2838G-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Пружина | |
42 |
|
|
5SL-2848K-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Графика Graphic, under cover 2 Pour vrc1,dpbmc | |
43 |
|
|
5SL-283A2-00-00
ГрафикаGraphic, under cover 2 Pour vrc1,dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Эмблема Pour smx | |
44 |
|
|
99247-00280-00
Эмблема Pour smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Эмблема Pour vrc1,dpbmc | |
44 |
|
|
99241-00280-00
Эмблема Pour vrc1,dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Болт | |
45 |
|
|
901-11050-03-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
46 | | Шайба | |
46 |
|
|
902-02051-80-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
901-11060-40-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
48 | | Panel, Inner 3 | |
48 |
|
|
5SL-2836M-10-00
Panel, Inner 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Гайка пружинная | |
49 |
|
|
90183-05061-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
50 | | Нарезной винт | |
50 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
50 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | заклёпка | |
51 |
|
|
90269-07007-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Болт | |
52 |
|
|
901-11050-03-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
53 | | Шайба | |
53 |
|
|
902-02051-80-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
