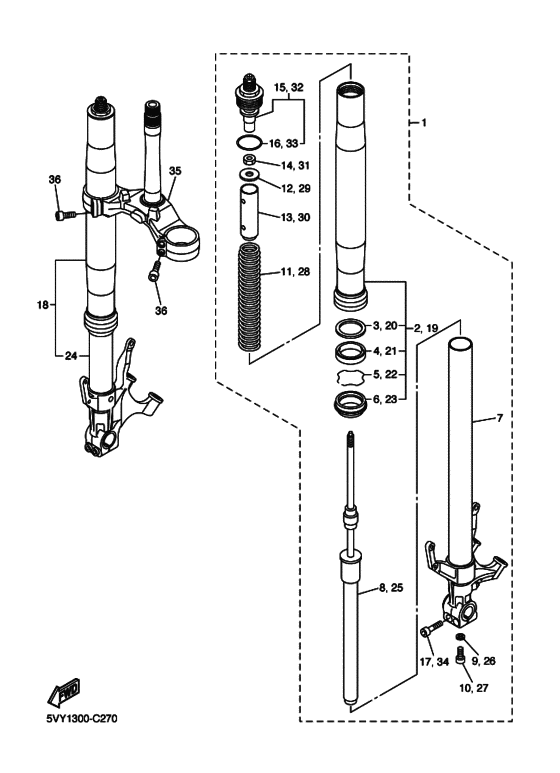

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト | |
1 |
|
|
5VY-23102-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя ．チユーブ，アウタ; | |
2 |
|
|
5VY-23136-00-00
Труба внешняя ．チユーブ，アウタ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Шайба сальника ．．ワツシヤ，オイルシール; | |
3 |
|
|
5PW-23146-00-00
Шайба сальника ．．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник ．．オイルシール; | |
4 |
|
|
4PU-23145-01-00
Сальник ．．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Кольцо ．．リング，スナツプ; | |
5 |
|
|
4V4-23153-L0-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Уплотнение ．．シール，ダスト; | |
6 |
|
|
4PU-23144-00-00
Уплотнение ．．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Внутренняя трубка ．インナチユーブコンプリート １; | |
7 |
|
|
5VY-23110-00-00
Внутренняя трубка ．インナチユーブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク; | |
8 |
|
|
5VY-23170-00-00
Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Прокладка ．ガスケツト; | |
9 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
10 |
|
|
5UX-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
11 |
|
|
5VY-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба ．ワツシヤ; | |
12 |
|
|
5VY-12277-00-00
Шайба ．ワツシヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кольцо/шайба ．スペーサ; | |
13 |
|
|
5VY-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка ．ナツト; | |
14 |
|
|
3LC-23357-00-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт стакана ．ボルト，キヤツプ; | |
15 |
|
|
5VY-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．．Ｏ−リング; | |
16 |
|
|
3XJ-23147-L0-00
Прокладка ．．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Bolt, Hexagon Socket Head ．ボルト; | |
17 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
18 |
|
|
5VY-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Труба внешняя ．チユーブ，アウタ; | |
19 |
|
|
5VY-23136-00-00
Труба внешняя ．チユーブ，アウタ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба сальника ．．ワツシヤ，オイルシール; | |
20 |
|
|
5PW-23146-00-00
Шайба сальника ．．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Сальник ．．オイルシール; | |
21 |
|
|
4PU-23145-01-00
Сальник ．．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Кольцо ．．リング，スナツプ; | |
22 |
|
|
4V4-23153-L0-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Уплотнение ．．シール，ダスト; | |
23 |
|
|
4PU-23144-00-00
Уплотнение ．．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Внутренняя трубка ．インナチユーブコンプリート ２; | |
24 |
|
|
5VY-23120-00-00
Внутренняя трубка ．インナチユーブコンプリート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク; | |
25 |
|
|
5VY-23170-00-00
Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Прокладка ．ガスケツト; | |
26 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
27 |
|
|
5UX-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
28 |
|
|
5VY-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Шайба ．ワツシヤ; | |
29 |
|
|
5VY-12277-00-00
Шайба ．ワツシヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Кольцо/шайба ．スペーサ; | |
30 |
|
|
5VY-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Гайка ．ナツト; | |
31 |
|
|
3LC-23357-00-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт стакана ．ボルト，キヤツプ; | |
32 |
|
|
5VY-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка ．．Ｏ−リング; | |
33 |
|
|
3XJ-23147-L0-00
Прокладка ．．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Bolt, Hexagon Socket Head ．ボルト; | |
34 |
|
|
91314-08040-00
Bolt, Hexagon Socket Head ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Кронштейн нижний アンダブラケツトコンプリート; | |
35 |
|
|
5VY-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Bolt, Hexagon Socket Head ボルト; | |
36 |
|
|
91314-08030-00
Bolt, Hexagon Socket Head ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
