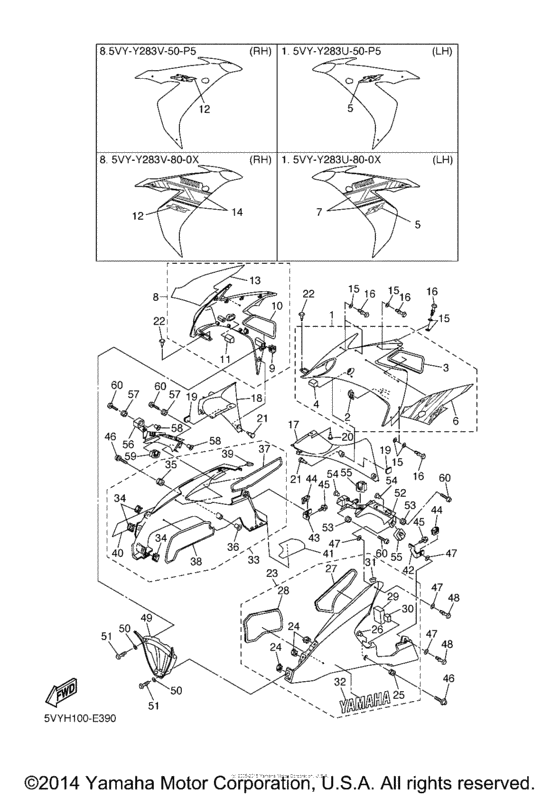

1 | | Panel Assembly 1 Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
1 |
|
|
5VY-Y283U-80-0X
Panel Assembly 1 Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Panel Assembly 1 Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
1 |
|
|
5VY-Y283U-70-P1
Panel Assembly 1 Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Panel Assembly 1 Use for Color MAT BLACK 2 MBL2 / 0582 | |
1 |
|
|
5VY-Y283U-50-P5
Panel Assembly 1 Use for Color MAT BLACK 2 MBL2 / 0582
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Гайка-пружинная | |
2 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
2 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Пружина | |
3 |
|
|
5VY-2848H-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Крепление | |
4 |
|
|
5VY-28322-00-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Эмблема Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
5 |
|
|
5VY-2834C-50-00
Эмблема Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Emblem, 1 Use for Color Black Metallic X SMX / 0903 | |
5 |
|
|
5VY-2834C-30-00
Emblem, 1 Use for Color Black Metallic X SMX / 0903
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Графика Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
6 |
|
|
5VY-28391-20-00
Графика Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Комплект наклеек for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
7 |
|
|
5VY-283B1-10-00
Комплект наклеек for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Panel Assembly 2 Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
8 |
|
|
5VY-Y283V-80-0X
Panel Assembly 2 Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Panel Assembly 2 Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
8 |
|
|
5VY-Y283V-70-P1
Panel Assembly 2 Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Panel Assembly 2 Use for Color MAT BLACK 2 MBL2 / 0582 | |
8 |
|
|
5VY-Y283V-50-P5
Panel Assembly 2 Use for Color MAT BLACK 2 MBL2 / 0582
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Гайка-пружинная | |
9 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
9 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина | |
10 |
|
|
5VY-2848K-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Стойка | |
11 |
|
|
5VY-28332-00-00
Стойка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Эмблема Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
12 |
|
|
5VY-2835C-50-00
Эмблема Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Эмблема Use for Color Black Metallic X SMX / 0903 | |
12 |
|
|
5VY-2835C-30-00
Эмблема Use for Color Black Metallic X SMX / 0903
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Графика Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
13 |
|
|
5VY-28392-20-00
Графика Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Комплект наклеек for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
14 |
|
|
5VY-283B2-10-00
Комплект наклеек for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
2TK-21757-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 20 шт.
* ориентировочный срок поставки
|
|
16 | | Головка | |
16 |
|
|
5PW-28386-00-00
Головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 14 шт.
* ориентировочный срок поставки
|
|
17 | | Панель внутренняя | |
17 |
|
|
5VY-2836K-00-00
Панель внутренняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Панель внутренняя 2 | |
18 |
|
|
5VY-2836L-00-00
Панель внутренняя 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Крюк | |
19 |
|
|
5VY-28494-00-00
Крюк
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | заклёпка | |
20 |
|
|
902-69070-77-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | заклёпка | |
21 |
|
|
90269-06081-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
22 | | заклёпка | |
22 |
|
|
902-69070-77-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Cover Assy, Under for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
23 |
|
|
5VY-Y2808-20-33
Cover Assy, Under for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Cover Assy, Under for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
23 |
|
|
5VY-Y2808-20-P0
Cover Assy, Under for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Cover Assy, Under for Color Black Metallic X SMX / 0903 | |
23 |
|
|
5VY-Y2808-00-P3
Cover Assy, Under for Color Black Metallic X SMX / 0903
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка-пружинная | |
24 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
24 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
25 | | Уплотнитель резиновый | |
25 |
|
|
90480-12596-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Манжета | |
26 |
|
|
90387-06159-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
26 |
|
|
90387-065J6-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Пружина | |
27 |
|
|
5VY-2848L-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Пружина | |
28 |
|
|
5VY-2848N-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Амортизатор | |
29 |
|
|
5VY-2837J-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Амортизатор | |
30 |
|
|
5VY-2837K-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Валик | |
31 |
|
|
5VY-28307-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Эмблема for Color Black Metallic X SMX / 0903 | |
32 |
|
|
5JJ-2153E-10-00
Эмблема for Color Black Metallic X SMX / 0903
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Эмблема for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
32 |
|
|
5JJ-2153E-00-00
Эмблема for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Cover Assy 2, Under 2, UNDER Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251 | |
33 |
|
|
5VY-Y2809-20-33
Cover Assy 2, Under 2, UNDER Use for Color REDDISH YELLOW COCKTAIL 1 RYC1 / 0251
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Cover Assy 2, Under 2, UNDER Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
33 |
|
|
5VY-Y2809-20-P0
Cover Assy 2, Under 2, UNDER Use for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Cover Assy 2, Under 2, UNDER Use for Color Black Metallic X SMX / 0903 | |
33 |
|
|
5VY-Y2809-00-P3
Cover Assy 2, Under 2, UNDER Use for Color Black Metallic X SMX / 0903
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Гайка-пружинная | |
34 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
34 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
35 | | Уплотнитель резиновый | |
35 |
|
|
90480-12596-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Манжета | |
36 |
|
|
90387-06159-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
36 |
|
|
90387-065J6-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Пружина | |
37 |
|
|
5VY-2848M-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Пружина | |
38 |
|
|
5VY-2848P-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Валик | |
39 |
|
|
5VY-28307-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Эмблема for Color Black Metallic X SMX / 0903 | |
40 |
|
|
5JJ-2153E-10-00
Эмблема for Color Black Metallic X SMX / 0903
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Эмблема for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564 | |
40 |
|
|
5JJ-2153E-00-00
Эмблема for Color DEEP PURPLISH BLUE METALLIC C DPBMC / 0564
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Пружина | |
41 |
|
|
5VY-2848R-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Кронштейн | |
42 |
|
|
5VY-2836A-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Кронштейн | |
43 |
|
|
5VY-2836E-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Гайка-пружинная | |
44 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
44 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Not Available | |
45 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
45 |
|
|
90109-06056-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Болт | |
46 |
|
|
90149-06302-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Шайба | |
47 |
|
|
2TK-21757-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
48 | | Головка | |
48 |
|
|
5PW-28386-00-00
Головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
49 | | Panel, Inner 3 | |
49 |
|
|
5VY-2836M-00-00
Panel, Inner 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Шайба | |
50 |
|
|
2TK-21757-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
51 | | Головка | |
51 |
|
|
5PW-28386-00-00
Головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
52 | | Cover 7 | |
52 |
|
|
5VY-2117V-00-00
Cover 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Уплотнитель резиновый | |
53 |
|
|
90480-12596-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
54 | | Манжета | |
54 |
|
|
90387-06159-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
54 |
|
|
90387-065J6-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
55 | | Гайка-пружинная | |
55 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
55 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | Cover 8 | |
56 |
|
|
5VY-2117W-00-00
Cover 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Уплотнитель резиновый | |
57 |
|
|
90480-12596-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
58 | | Манжета | |
58 |
|
|
90387-06159-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
58 |
|
|
90387-065J6-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
59 | | Гайка-пружинная | |
59 |
|
|
5PW-2177L-01-00
Гайка-пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Плата пружины | |
59 |
|
|
5PW-2177L-00-00
Плата пружины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
60 | | Болт | |
60 |
|
|
90111-06030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
