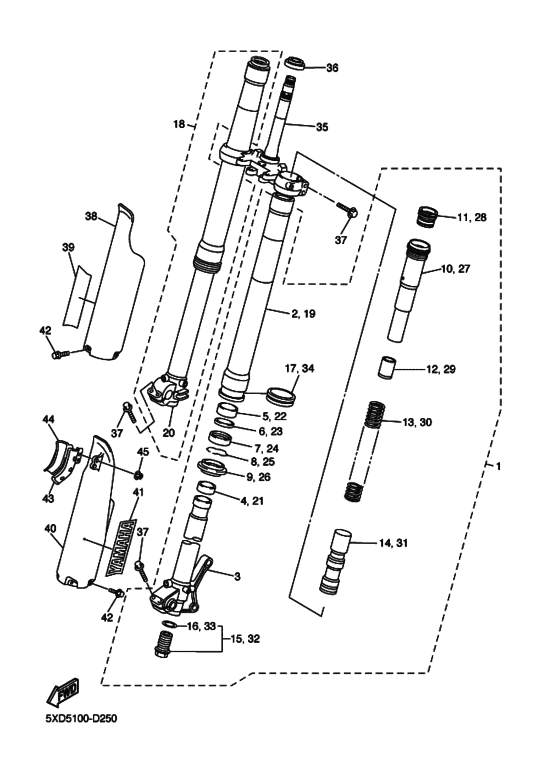

1 | | Front Fork Assy (L.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; Ｌ．Ｈ | |
1 |
|
|
5XC-23102-60-00
Front Fork Assy (L.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; Ｌ．Ｈ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ; | |
2 |
|
|
1C3-23136-L0-00
Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя трубка ．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ．２; | |
3 |
|
|
1P8-23120-L0-00
Внутренняя трубка ．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ．２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршень передней вилки ．ＰＩＳＴＯＮ， ＦＲＯＮＴ ＦＯＲＫ; | |
4 |
|
|
5XE-23171-L0-00
Поршень передней вилки ．ＰＩＳＴＯＮ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Металическая вставка 1 ．ＭＥＴＡＬ， ＳＬＩＤＥ １; | |
5 |
|
|
5XE-23125-L0-00
Металическая вставка 1 ．ＭＥＴＡＬ， ＳＬＩＤＥ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба сальника ．ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ; | |
6 |
|
|
5XE-23146-L0-00
Шайба сальника ．ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Сальник ．ＯＩＬ ＳＥＡＬ; | |
7 |
|
|
1C3-23145-L0-00
Сальник ．ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Кольцо ．ＲＩＮＧ， ＳＮＡＰ; | |
8 |
|
|
5XE-23153-L0-00
Кольцо ．ＲＩＮＧ， ＳＮＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Уплотнение ．ＳＥＡＬ， ＤＵＳＴ; | |
9 |
|
|
5XE-23144-L0-00
Уплотнение ．ＳＥＡＬ， ＤＵＳＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Цилиндр, передняя вилка ．ＣＹＬＩＮＤＥＲ ＣＯＭＰ．， ＦＲＯＮＴ ＦＯＲＫ; | |
10 |
|
|
1C3-23170-L0-00
Цилиндр, передняя вилка ．ＣＹＬＩＮＤＥＲ ＣＯＭＰ．， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Клапан ．ＶＡＬＶＥ ＣＯＭＰ．; | |
11 |
|
|
5XC-2316A-P0-00
Клапан ．ＶＡＬＶＥ ＣＯＭＰ．;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кольцо/шайба ．ＳＰＡＣＥＲ; | |
12 |
|
|
1C3-23118-L0-00
Кольцо/шайба ．ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Spring, Front Fork(K=4.3N/mm) ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; Ｋ＝４．３Ｎ／ＭＭ | |
13 |
|
|
1P8-23141-L0-00
Spring, Front Fork(K=4.3N/mm) ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; Ｋ＝４．３Ｎ／ＭＭ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Кольцо/шайба ．ＳＰＡＣＥＲ; | |
14 |
|
|
1C3-2316E-L0-00
Кольцо/шайба ．ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт стакана | |
15 |
|
|
1C3-23111-L1-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана ．ＢＯＬＴ， ＣＡＰ; | |
15 |
|
|
1C3-23111-L0-00
Болт стакана ．ＢＯＬＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．．ＧＡＳＫＥＴ; | |
16 |
|
|
2HH-23158-L0-00
Прокладка ．．ＧＡＳＫＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Направляющая протектора ．ＰＲＯＴＥＣＴＥＲ ＧＵＩＤＥ ＣＯＭＰ．， １; | |
17 |
|
|
1C3-2314F-L0-00
Направляющая протектора ．ＰＲＯＴＥＣＴＥＲ ＧＵＩＤＥ ＣＯＭＰ．， １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Front Fork Assy (R.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; Ｒ．Ｈ | |
18 |
|
|
5XC-23103-60-00
Front Fork Assy (R.h) ＦＲＯＮＴ ＦＯＲＫ ＡＳＳＹ ; Ｒ．Ｈ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ; | |
19 |
|
|
1C3-23136-L0-00
Труба внешняя ．ＴＵＢＥ， ＯＵＴＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Внутренняя трубка ．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ．１; | |
20 |
|
|
1P8-23110-L0-00
Внутренняя трубка ．ＩＮＮＥＲ ＴＵＢＥ ＣＯＭＰ．１;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Поршень передней вилки ．ＰＩＳＴＯＮ， ＦＲＯＮＴ ＦＯＲＫ; | |
21 |
|
|
5XE-23171-L0-00
Поршень передней вилки ．ＰＩＳＴＯＮ， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Металическая вставка 1 ．ＭＥＴＡＬ， ＳＬＩＤＥ １; | |
22 |
|
|
5XE-23125-L0-00
Металическая вставка 1 ．ＭＥＴＡＬ， ＳＬＩＤＥ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба сальника ．ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ; | |
23 |
|
|
5XE-23146-L0-00
Шайба сальника ．ＷＡＳＨＥＲ， ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Сальник ．ＯＩＬ ＳＥＡＬ; | |
24 |
|
|
1C3-23145-L0-00
Сальник ．ＯＩＬ ＳＥＡＬ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Кольцо ．ＲＩＮＧ， ＳＮＡＰ; | |
25 |
|
|
5XE-23153-L0-00
Кольцо ．ＲＩＮＧ， ＳＮＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Уплотнение ．ＳＥＡＬ， ＤＵＳＴ; | |
26 |
|
|
5XE-23144-L0-00
Уплотнение ．ＳＥＡＬ， ＤＵＳＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Цилиндр, передняя вилка ．ＣＹＬＩＮＤＥＲ ＣＯＭＰ．， ＦＲＯＮＴ ＦＯＲＫ; | |
27 |
|
|
1C3-23170-L0-00
Цилиндр, передняя вилка ．ＣＹＬＩＮＤＥＲ ＣＯＭＰ．， ＦＲＯＮＴ ＦＯＲＫ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Клапан ．ＶＡＬＶＥ ＣＯＭＰ．; | |
28 |
|
|
5XC-2316A-P0-00
Клапан ．ＶＡＬＶＥ ＣＯＭＰ．;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо/шайба ．ＳＰＡＣＥＲ; | |
29 |
|
|
1C3-23118-L0-00
Кольцо/шайба ．ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Spring, Front Fork(K=4.3N/mm) ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; Ｋ＝４．３Ｎ／ＭＭ | |
30 |
|
|
1P8-23141-L0-00
Spring, Front Fork(K=4.3N/mm) ．ＳＰＲＩＮＧ， ＦＲＯＮＴ ＦＯＲＫ; Ｋ＝４．３Ｎ／ＭＭ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Кольцо/шайба ．ＳＰＡＣＥＲ; | |
31 |
|
|
1C3-2316E-L0-00
Кольцо/шайба ．ＳＰＡＣＥＲ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт стакана | |
32 |
|
|
1C3-23111-L1-00
Болт стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт стакана ．ＢＯＬＴ， ＣＡＰ; | |
32 |
|
|
1C3-23111-L0-00
Болт стакана ．ＢＯＬＴ， ＣＡＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка ．．ＧＡＳＫＥＴ; | |
33 |
|
|
2HH-23158-L0-00
Прокладка ．．ＧＡＳＫＥＴ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Направляющая протектора ．ＰＲＯＴＥＣＴＥＲ ＧＵＩＤＥ ＣＯＭＰ．， １; | |
34 |
|
|
1C3-2314F-L0-00
Направляющая протектора ．ＰＲＯＴＥＣＴＥＲ ＧＵＩＤＥ ＣＯＭＰ．， １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Кронштейн нижний ＵＮＤＥＲ ＢＲＡＣＫＥＴ ＣＯＭＰ．; | |
35 |
|
|
5XC-23340-M0-00
Кронштейн нижний ＵＮＤＥＲ ＢＲＡＣＫＥＴ ＣＯＭＰ．;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Подшипник ＢＥＡＲＩＮＧ; | |
36 |
|
|
93332-00081-00
Подшипник ＢＥＡＲＩＮＧ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт ＢＯＬＴ １; | |
37 |
|
|
5NY-23346-L0-00
Болт ＢＯＬＴ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
38 | | Защитное полотно | |
38 |
|
|
1C3-2315J-10-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Защитное полотно ＰＲＯＴＥＣＴＯＲ ２; | |
38 |
|
|
1C3-2315J-00-00
Защитное полотно ＰＲＯＴＥＣＴＯＲ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Эмблема ＥＭＢＬＥＭ， ＹＡＭＡＨＡ; | |
39 |
|
|
4XL-2153A-10-00
Эмблема ＥＭＢＬＥＭ， ＹＡＭＡＨＡ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Защитное полотно | |
40 |
|
|
1C3-2315H-10-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Защитное полотно ＰＲＯＴＥＣＴＯＲ １; | |
40 |
|
|
1C3-2315H-00-00
Защитное полотно ＰＲＯＴＥＣＴＯＲ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Эмблема ＥＭＢＬＥＭ， ＹＡＭＡＨＡ; | |
41 |
|
|
4XL-2153A-10-00
Эмблема ＥＭＢＬＥＭ， ＹＡＭＡＨＡ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Болт ＢＯＬＴ ２; | |
42 |
|
|
3SP-23356-L0-00
Болт ＢＯＬＴ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
43 | | Зажим | |
43 |
|
|
1C3-23466-50-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим ＣＬＡＭＰ; | |
43 |
|
|
1C3-23466-00-00
Зажим ＣＬＡＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Зажим | |
44 |
|
|
1C3-23467-50-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим ＣＬＡＭＰ; | |
44 |
|
|
1C3-23467-00-00
Зажим ＣＬＡＭＰ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Гайка ＮＵＴ， ＦＬＡＮＧＥ; | |
45 |
|
|
95707-06500-00
Гайка ＮＵＴ， ＦＬＡＮＧＥ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
