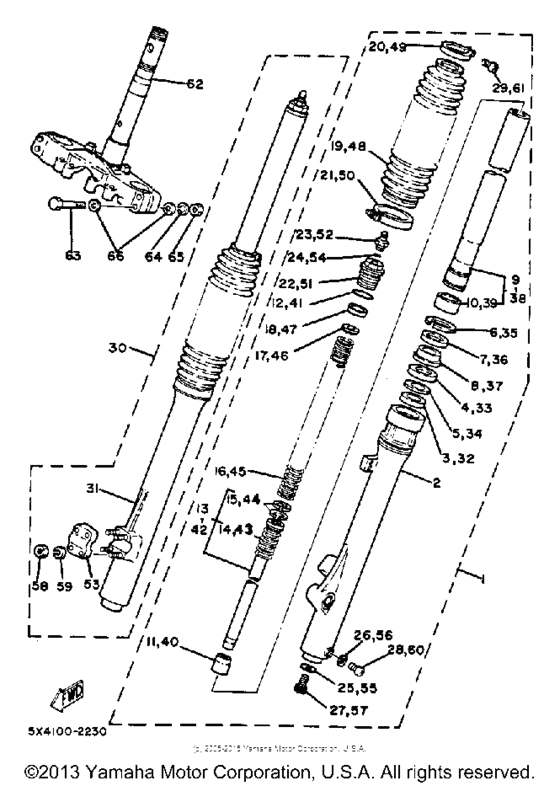

1 | | Front Fork Assembly L | |
1 |
|
|
5X4-23102-L0-00
Front Fork Assembly L
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, Outer 1 | |
2 |
|
|
4V2-23126-L1-00
Tube, Outer 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Металическая вставка 1 | |
3 |
|
|
2YK-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сальник | |
4 |
|
|
3EN-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба сальника | |
5 |
|
|
4V2-23146-L0-00
Шайба сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Кольцо | |
6 |
|
|
3R4-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Уплотнение | |
7 |
|
|
3R4-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Cover, Dust Seal | |
8 |
|
|
3R4-23148-00-00
Cover, Dust Seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Внутренняя трубка | |
9 |
|
|
5X4-23110-L0-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Поршень | |
10 |
|
|
4V2-23171-L0-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Not Available | |
11 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось | |
11 |
|
|
3R4-23173-L0-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка | |
12 |
|
|
1W4-23114-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Цилиндр | |
13 |
|
|
4V2-23170-L0-00
Цилиндр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина | |
14 |
|
|
1W4-23151-L0-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Ring, Piston Frtfrk | |
15 |
|
|
4V2-23157-L0-00
Ring, Piston Frtfrk
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Spring, Frtfrk Hard | |
16 |
|
|
5X4-23141-20-00
Spring, Frtfrk Hard
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Spring, Frtfrk Soft | |
16 |
|
|
5X4-23141-10-00
Spring, Frtfrk Soft
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Пружина передней вилки | |
16 |
|
|
5X4-23141-L0-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Not Available | |
17 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Седло пружины верхнее | |
17 |
|
|
1W4-23142-L0-00
Седло пружины верхнее
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Кольцо/шайба | |
18 |
|
|
5X4-23118-L0-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Boot, Front Fork | |
19 |
|
|
3R4-23191-M0-00
Boot, Front Fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Кольцо/шайба | |
19 |
|
|
4V5-23118-L1-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Хомут | |
20 |
|
|
1W4-23192-L0-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Not Available | |
21 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Хомут | |
21 |
|
|
1W4-23489-L0-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
5X4-23111-L0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Клапан воздушный | |
23 |
|
|
4V4-23190-L0-00
Клапан воздушный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка | |
24 |
|
|
3J2-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Прокладка | |
25 |
|
|
2K8-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Gasket, Drain Plug | |
26 |
|
|
122-23129-00-00
Gasket, Drain Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Bolt, Hexagon Socket Head | |
27 |
|
|
3R4-23181-L0-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная | |
28 |
|
|
4H7-23119-00-00
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Винт | |
29 |
|
|
98517-04020-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
29 |
|
|
98506-04020-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Front Fork Assembly R | |
30 |
|
|
5X4-23103-L0-00
Front Fork Assembly R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Труба вилки | |
31 |
|
|
4V2-23136-L0-00
Труба вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Металическая вставка 1 | |
32 |
|
|
2YK-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Сальник | |
33 |
|
|
3EN-23145-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Шайба сальника | |
34 |
|
|
4V2-23146-L0-00
Шайба сальника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Кольцо | |
35 |
|
|
3R4-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Уплотнение | |
36 |
|
|
3R4-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Cover, Dust Seal | |
37 |
|
|
3R4-23148-00-00
Cover, Dust Seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Внутренняя трубка | |
38 |
|
|
5X4-23110-L0-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Поршень | |
39 |
|
|
4V2-23171-L0-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Not Available | |
40 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось | |
40 |
|
|
3R4-23173-L0-00
Ось
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Прокладка | |
41 |
|
|
1W4-23114-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Цилиндр | |
42 |
|
|
4V2-23170-L0-00
Цилиндр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Пружина | |
43 |
|
|
1W4-23151-L0-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Ring, Piston Frtfrk | |
44 |
|
|
4V2-23157-L0-00
Ring, Piston Frtfrk
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Spring, Frtfrk Hard | |
45 |
|
|
5X4-23141-20-00
Spring, Frtfrk Hard
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Spring, Frtfrk Soft | |
45 |
|
|
5X4-23141-10-00
Spring, Frtfrk Soft
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Пружина передней вилки | |
45 |
|
|
5X4-23141-L0-00
Пружина передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Not Available | |
46 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Седло пружины верхнее | |
46 |
|
|
1W4-23142-L0-00
Седло пружины верхнее
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Кольцо/шайба | |
47 |
|
|
5X4-23118-L0-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Кольцо/шайба | |
47 |
|
|
4V5-23118-L1-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Boot, Front Fork | |
48 |
|
|
3R4-23191-M0-00
Boot, Front Fork
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Хомут | |
49 |
|
|
1W4-23192-L0-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Not Available | |
50 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Хомут | |
50 |
|
|
1W4-23489-L0-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
5X4-23111-L0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Клапан воздушный | |
52 |
|
|
4V4-23190-L0-00
Клапан воздушный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Держатель оси | |
53 |
|
|
3XJ-23167-L0-00
Держатель оси
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Holder, Axle | |
53 |
|
|
4V2-23167-L0-00
Holder, Axle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Прокладка | |
54 |
|
|
3J2-23147-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Прокладка | |
55 |
|
|
2K8-23158-L0-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Gasket, Drain Plug | |
56 |
|
|
122-23129-00-00
Gasket, Drain Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Bolt, Hexagon Socket Head | |
57 |
|
|
3R4-23181-L0-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Гайка | |
58 |
|
|
95317-06600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
58 |
|
|
95311-06600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
59 | | Шайба | |
59 |
|
|
929-95061-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
60 | | Болт | |
60 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная | |
60 |
|
|
4H7-23119-00-00
Заглушка дренажная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Винт | |
61 |
|
|
98517-04020-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
61 |
|
|
98506-04020-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Нижняя траверса | |
62 |
|
|
5X4-23340-L0-33
Нижняя траверса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Болт | |
63 |
|
|
90101-08340-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
64 | | Шайба | |
64 |
|
|
92990-08100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
65 | | Nut, Hex | |
65 |
|
|
997-80086-00-00
Nut, Hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
65 |
|
|
95333-08600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
66 | | Шайба | |
66 |
|
|
92990-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
66 |
|
|
92901-08600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
