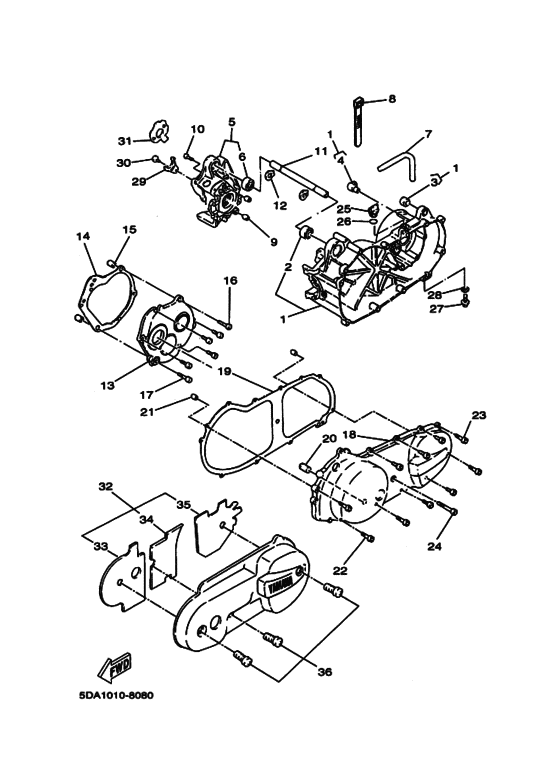

1 | | Картер クランクケース １; （＊１） | |
1 |
|
|
4WX-W1511-00-00
Картер クランクケース １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Подшипник | |
2 |
|
|
93306-00316-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник ．ベアリング; | |
2 |
|
|
93306-003Y4-00
Подшипник ．ベアリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Втулка | |
3 |
|
|
164-22216-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Втулка ．ブツシユ; | |
3 |
|
|
4X6-F2216-00-00
Втулка ．ブツシユ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Сапун ．ブリーザー; | |
4 |
|
|
3XG-E5371-00-00
Сапун ．ブリーザー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Картер クランクケース ２; | |
5 |
|
|
4WX-W1512-00-00
Картер クランクケース ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Подшипник | |
6 |
|
|
93306-00316-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подшипник ．ベアリング; | |
6 |
|
|
93306-003Y4-00
Подшипник ．ベアリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шланг гибкий チユーブ，フレキシブル; | |
7 |
|
|
91A10-07033-00
Шланг гибкий チユーブ，フレキシブル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Зажим | |
8 |
|
|
90465-08028-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Установочный штифт ピン，ダウエル; | |
9 |
|
|
99530-12016-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Болт диагональный | |
10 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
10 |
|
|
91318-06035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
11 | | Втулка スペーサ，エンジンマウント; | |
11 |
|
|
3XG-E5317-00-00
Втулка スペーサ，エンジンマウント;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Пружинное стопорное кольцо | |
12 |
|
|
93410-17X00-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо サークリツプ; | |
12 |
|
|
99009-17400-00
Пружинное стопорное кольцо サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Крышка картера 2 カバー，クランクケース ２; | |
13 |
|
|
4WX-E5421-00-00
Крышка картера 2 カバー，クランクケース ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка картера | |
14 |
|
|
5DA-E5461-10-00
Прокладка картера
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gasket, Crankcase Cover 2 ガスケツト，クランクケースカバー ２; | |
14 |
|
|
5DA-E5461-00-00
Gasket, Crankcase Cover 2 ガスケツト，クランクケースカバー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Установочный штифт ピン，ダウエル; | |
15 |
|
|
99530-10114-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Болт диагональный | |
16 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
16 |
|
|
91318-06035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
91317-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
17 |
|
|
91318-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка картера 1 カバー，クランクケース １; | |
18 |
|
|
5DA-E5411-00-00
Крышка картера 1 カバー，クランクケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Прокладка картера | |
19 |
|
|
5DA-E5451-10-00
Прокладка картера
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー; | |
19 |
|
|
5DA-E5451-00-00
Gasket, Crankcase Cover 1 ガスケツト，クランクケースカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Вал シヤフト; | |
20 |
|
|
3XG-E5659-00-00
Вал シヤフト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Установочный штифт ピン，ダウエル; | |
21 |
|
|
99530-10114-00
Установочный штифт ピン，ダウエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Болт ボルト; | |
22 |
|
|
913-17060-25-00
Болт ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
23 | | Болт диагональный | |
23 |
|
|
90110-06X45-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,socket ボルト; | |
23 |
|
|
91317-06035-00
Bolt,socket ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Bolt, Hexagon Socket Head | |
24 |
|
|
901-1006X-81-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,socket ボルト; | |
24 |
|
|
91317-06045-00
Bolt,socket ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Пробка | |
25 |
|
|
4J2-15363-10-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пробка | |
25 |
|
|
4Y4-E5363-00-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Прокладка | |
26 |
|
|
93210-14579-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
26 |
|
|
93210-14805-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт с шайбой | |
27 |
|
|
901-0508X-15-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
27 |
|
|
95807-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба | |
28 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
28 |
|
|
90430-08119-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Держатель | |
29 |
|
|
4VP-E5128-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Винт | |
30 |
|
|
98517-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
30 |
|
|
98507-06012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Gasket, Crankcase Cover 3 ガスケツト，クランクケースカバー ３; | |
31 |
|
|
4SC-E5462-00-00
Gasket, Crankcase Cover 3 ガスケツト，クランクケースカバー ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Крышка картера 3 カバー，クランクケース ３; | |
32 |
|
|
5DA-X1543-00-00
Крышка картера 3 カバー，クランクケース ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Демпфер ．ダンパ，エンジンマウント １; | |
33 |
|
|
5DA-E5316-00-00
Демпфер ．ダンパ，エンジンマウント １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Демпфер ．ダンパ，エンジンマウント ２; | |
34 |
|
|
5FA-E5326-00-00
Демпфер ．ダンパ，エンジンマウント ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Виброгаситель ．ダンパ ３; | |
35 |
|
|
5DA-E5335-00-00
Виброгаситель ．ダンパ ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт | |
36 |
|
|
4DM-E5481-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
