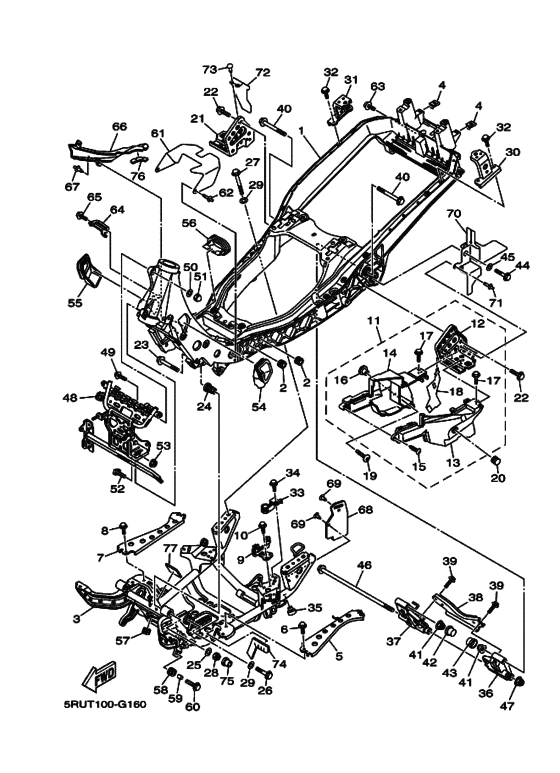

1 | | Frame Comp | |
1 |
|
|
5RU-21110-22-00
Frame Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Уплотнитель резиновый | |
2 |
|
|
90480-16004-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Frame Sub Comp | |
3 |
|
|
5RU-2111B-20-00
Frame Sub Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка пружинная | |
4 |
|
|
901-83050-A6-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Кронштейн подножки 1 | |
5 |
|
|
5RU-22144-30-00
Кронштейн подножки 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
6 |
|
|
95802-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Держатель подножки 1 | |
7 |
|
|
5RU-22145-10-00
Держатель подножки 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
8 |
|
|
95802-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Кронштейн катушки | |
9 |
|
|
5RU-21359-10-00
Кронштейн катушки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
95817-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
10 |
|
|
95812-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Rear Footrest Assy 1 | |
11 |
|
|
5RU-27430-20-00
Rear Footrest Assy 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кронштейн подножки 1 | |
12 |
|
|
5RU-27452-10-00
Кронштейн подножки 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Крышка | |
13 |
|
|
5RU-2117F-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Крышка | |
14 |
|
|
5RU-2117M-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Винт | |
15 |
|
|
97707-40016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
15 |
|
|
97702-40016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Манжета | |
16 |
|
|
90387-06159-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт с шайбой | |
17 |
|
|
901-19050-15-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
17 |
|
|
90119-05016-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка упорная 2 | |
18 |
|
|
5RU-22129-00-00
Крышка упорная 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
90111-05026-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Заглушка | |
20 |
|
|
90338-15004-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Кронштейн подножки 2 | |
21 |
|
|
5RU-27462-10-00
Кронштейн подножки 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
95817-10025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
22 |
|
|
95812-10025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
90105-10202-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Болт регулятора | |
24 |
|
|
5RU-21495-10-00
Болт регулятора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба | |
25 |
|
|
90201-10046-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
901-05102-55-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт flange hex | |
26 |
|
|
90105-10203-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Болт flange hex | |
27 |
|
|
90105-10205-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Гайка | |
28 |
|
|
956-02102-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Шайба | |
29 |
|
|
90201-10043-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
30 | | Держатель сидения 1 | |
30 |
|
|
5RU-21341-10-00
Держатель сидения 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Bracket, Seat 2 | |
31 |
|
|
5RU-21342-10-00
Bracket, Seat 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
95817-08025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
32 |
|
|
95812-08025-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Holder, Fuel Pipe | |
33 |
|
|
5RU-21374-10-00
Holder, Fuel Pipe
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
34 |
|
|
95802-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Стопор, главная подставка | |
35 |
|
|
5RU-27114-10-00
Стопор, главная подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Engine Bracket Sub-Comp. 1 | |
36 |
|
|
5RU-2140X-10-00
Engine Bracket Sub-Comp. 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Engine Bracket Sub-Comp. 2 | |
37 |
|
|
5RU-2140Y-10-00
Engine Bracket Sub-Comp. 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Кронштейн двигателя 1 | |
38 |
|
|
5RU-21411-00-00
Кронштейн двигателя 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Болт | |
39 |
|
|
95812-10016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
39 |
|
|
90105-10204-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
40 | | Болт flange hex | |
40 |
|
|
90105-12046-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Гайка самоконтрящаяся | |
41 |
|
|
95602-12200-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Пробка, глухая | |
42 |
|
|
5RU-13569-00-00
Пробка, глухая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Пробка, глухая | |
43 |
|
|
5RU-13569-00-00
Пробка, глухая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Болт | |
44 |
|
|
901-05101-99-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт flange hex | |
44 |
|
|
90105-10196-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Шайба | |
45 |
|
|
90201-10043-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Болт flange hex | |
46 |
|
|
90105-12047-00
Болт flange hex
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Гайка самоконтрящаяся | |
47 |
|
|
95602-12200-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Крепление | |
48 |
|
|
5RU-28356-01-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Болт | |
49 |
|
|
95802-10030-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Шайба | |
50 |
|
|
92990-10200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
50 |
|
|
92902-10200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Гайка корончатая | |
51 |
|
|
90176-10009-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Болт | |
52 |
|
|
90108-10002-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Гайка | |
53 |
|
|
90179-10394-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Nut, With Washer | |
53 |
|
|
95704-10500-00
Nut, With Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
53 |
|
|
957-02105-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Cover 7 | |
54 |
|
|
5RU-2117V-00-00
Cover 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Cover 8 | |
55 |
|
|
5RU-2117W-00-00
Cover 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Cover 9 | |
56 |
|
|
5RU-2117X-00-00
Cover 9
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Уплотнитель резиновый | |
57 |
|
|
90480-18276-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Уплотнитель резиновый | |
58 |
|
|
90480-16301-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
59 | | Манжета | |
59 |
|
|
90387-07020-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
59 |
|
|
90387-0714B-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
60 | | Болт с шайбой | |
60 |
|
|
90119-06159-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | Cover 10 10 | |
61 |
|
|
5RU-2117Y-01-00
Cover 10 10
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | заклёпка | |
62 |
|
|
90269-07008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
63 | | Болт под шестигранник | |
63 |
|
|
90110-06037-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | Опора | |
64 |
|
|
5RU-12443-10-00
Опора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
65 | | Болт | |
65 |
|
|
95817-06014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
65 |
|
|
95802-06014-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Крышка | |
66 |
|
|
5RU-2135F-01-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | | заклёпка | |
67 |
|
|
90269-07008-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
68 | | Крышка | |
68 |
|
|
5RU-2139W-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
69 | | заклёпка | |
69 |
|
|
90269-05055-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | заклёпка | |
69 |
|
|
90269-05039-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
70 | | Крышка | |
70 |
|
|
5RU-2131D-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
71 | | заклёпка | |
71 |
|
|
90269-05055-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | заклёпка | |
71 |
|
|
90269-05039-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
72 | | Накладка моторчика | |
72 |
|
|
5RU-2132H-00-00
Накладка моторчика
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
73 | | заклёпка | |
73 |
|
|
90269-05055-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | заклёпка | |
73 |
|
|
90269-05039-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
74 | | Амортизатор | |
74 |
|
|
5RU-2139U-01-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
75 | | Уплотнитель резиновый | |
75 |
|
|
90480-13295-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
76 | | Амортизатор | |
76 |
|
|
5RU-21541-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
77 | | Амортизатор | |
77 |
|
|
4XY-21649-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
