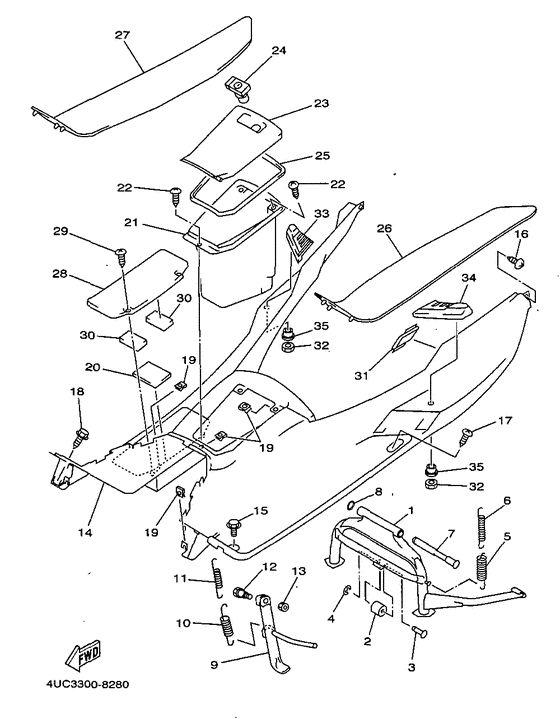

01 | | Подножка основная | |
01 |
|
|
4HC-27111-02-00
Подножка основная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подставка, главная | |
01 |
|
|
4HC-27111-00-00
Подставка, главная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Стопор, главная подставка | |
02 |
|
|
4HC-27114-00-00
Стопор, главная подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Shaft, Main Stand | |
03 |
|
|
4HC-27112-00-00
Shaft, Main Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Пружинное стопорное кольцо | |
04 |
|
|
99080-04600-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо | |
04 |
|
|
99001-04600-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Пружина натяжения | |
05 |
|
|
90506-40175-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Пружина натяжения | |
06 |
|
|
90506-20158-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Shaft, Main Stand | |
07 |
|
|
58K-27112-02-00
Shaft, Main Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Пружинное стопорное кольцо | |
08 |
|
|
93430-12008-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Подставка | |
09 |
|
|
4HC-27311-01-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина натяжения | |
10 |
|
|
90506-26225-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина натяжения | |
11 |
|
|
90506-18224-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт | |
12 |
|
|
90109-10473-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка самоконтрящаяся | |
13 |
|
|
90185-10120-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка самоконтрящаяся | |
13 |
|
|
90185-10110-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Подножка для ног | |
14 |
|
|
4HC-27481-B0-00
Подножка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт с шайбой | |
15 |
|
|
90119-06226-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
15 |
|
|
90119-06060-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Нарезной винт | |
16 |
|
|
90167-05080-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Нарезной винт | |
17 |
|
|
90167-05080-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
18 | | Нарезной винт | |
18 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
18 |
|
|
90163-05006-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Гайка пружинная | |
19 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
20 | | Plate, Footrest | |
20 |
|
|
4HC-27415-00-00
Plate, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Короб | |
21 |
|
|
4HC-2177A-00-00
Короб
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Нарезной винт | |
22 |
|
|
90167-05080-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка 1 | |
23 |
|
|
4HC-27453-10-00
Крышка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Lock Assy 2 | |
24 |
|
|
4BH-21708-11-00
Lock Assy 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Валик | |
25 |
|
|
4HC-27485-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Коврик | |
26 |
|
|
4HC-27483-10-00
Коврик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Коврик | |
27 |
|
|
4HC-27484-10-00
Коврик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Крышка | |
28 |
|
|
4HC-27463-10-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Нарезной винт | |
29 |
|
|
90167-05079-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Дэмпфер соединения | |
30 |
|
|
22F-24181-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Крышка | |
31 |
|
|
4HC-27475-10-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка | |
32 |
|
|
95604-06200-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся | |
32 |
|
|
95607-06200-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Cover, Rear Footrest | |
33 |
|
|
4HC-27444-00-00
Cover, Rear Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Cover, Rear Footrest | |
34 |
|
|
4HC-27433-00-00
Cover, Rear Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Манжета | |
35 |
|
|
90387-06648-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
