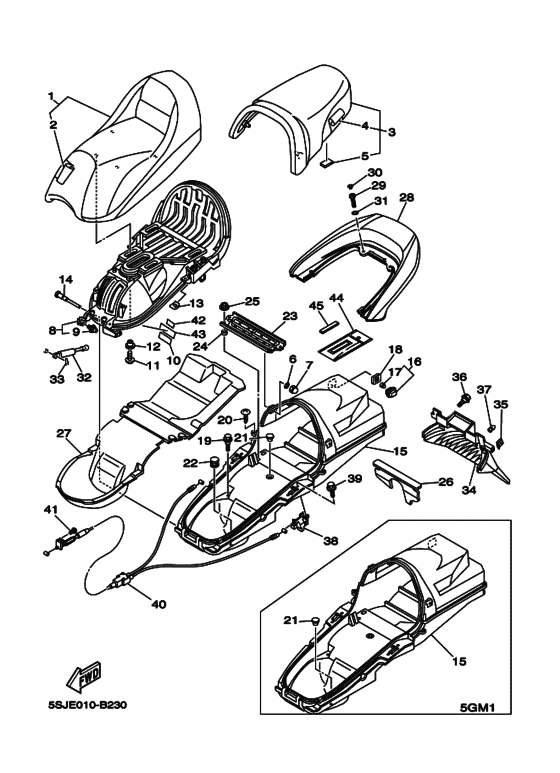

1 | | Одноместное сиденье シングルシートアセンブリ; | |
1 |
|
|
5GM-24710-00-00
Одноместное сиденье シングルシートアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Seat Cover Comp ．カバー，シート; | |
2 |
|
|
5GM-2470F-00-00
Seat Cover Comp ．カバー，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Тандемное сидение タンデムシートアセンブリ; | |
3 |
|
|
5GM-24750-00-00
Тандемное сидение タンデムシートアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Уплотнение ．カバー，シート; | |
4 |
|
|
5GM-2470F-10-00
Уплотнение ．カバー，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Отбойник ．ダンパ，シート; | |
5 |
|
|
5GM-24747-00-00
Отбойник ．ダンパ，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба ワツシヤ，プレート; | |
6 |
|
|
90201-06057-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка корончатая | |
7 |
|
|
90176-06003-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Bottom Plate Comp | |
8 |
|
|
5GM-2470E-02-00
Bottom Plate Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bottom Plate Comp | |
8 |
|
|
5GM-2470E-00-00
Bottom Plate Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Плата ．アーム; | |
9 |
|
|
5GM-2474E-00-00
Плата ．アーム;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Наклейка | |
10 |
|
|
5GM-2218G-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт под шестигранник | |
11 |
|
|
90110-06202-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Манжета カラー; | |
12 |
|
|
90387-06500-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка пружинная | |
13 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Штифт | |
14 |
|
|
5GM-24774-00-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Box Assy ボツクスアセンブリ; | |
15 |
|
|
5GM-24704-01-00
Box Assy ボツクスアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Box Assy ボツクスアセンブリ; | |
15 |
|
|
5GM-24704-00-00
Box Assy ボツクスアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Light, Accesory ライト，アクセサリ; | |
16 |
|
|
4HC-84770-00-00
Light, Accesory ライト，アクセサリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Bulb (12V-2W) ．バルブ ; １２Ｖ−２Ｗ | |
17 |
|
|
4HC-84347-00-00
Bulb (12V-2W) ．バルブ ; １２Ｖ−２Ｗ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Seal, Box 2 シール，ボツクス ２; | |
18 |
|
|
5GM-2839M-00-00
Seal, Box 2 シール，ボツクス ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
90109-063F1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Нарезной винт | |
20 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
20 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Заглушка | |
21 |
|
|
90338-11125-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Крепеж ブラケツト，シート; | |
23 |
|
|
5GM-24738-00-00
Крепеж ブラケツト，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Кольцо/шайба スペーサ; | |
24 |
|
|
90560-08326-00
Кольцо/шайба スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Nut(55X) | |
25 |
|
|
90179-08491-00
Nut(55X)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
25 |
|
|
95707-08500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Крышка カバー; | |
26 |
|
|
5GM-2177F-00-00
Крышка カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Отбойник ダンパ，シート; | |
27 |
|
|
5GM-24723-00-00
Отбойник ダンパ，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Handle, Seat ハンドル，シート; ＵＲ ビビツドレツドカクテル ７ | |
28 |
|
|
5GM-24773-00-P1
Handle, Seat ハンドル，シート; ＵＲ ビビツドレツドカクテル ７
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Bolt,hex. Socket Button | |
29 |
|
|
90111-08084-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
29 |
|
|
90109-084F7-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Cap, Bolt | |
30 |
|
|
341-23469-00-00
Cap, Bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба ワツシヤ，プレート; | |
31 |
|
|
90201-08784-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Стопор | |
32 |
|
|
5GM-2478G-01-00
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Стопор | |
32 |
|
|
5GM-2478G-00-00
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Зажим | |
33 |
|
|
90468-18121-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Брызговик ガード，マツド; | |
34 |
|
|
5GM-21629-00-00
Брызговик ガード，マツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Гайка пружинная | |
35 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Болт | |
36 |
|
|
90109-063F1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Амортизатор | |
37 |
|
|
5A8-21639-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Защелка сиденья シートロツクアセンブリ; | |
38 |
|
|
5GM-24780-01-00
Защелка сиденья シートロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Защелка сиденья シートロツクアセンブリ; | |
38 |
|
|
5GM-24780-00-00
Защелка сиденья シートロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Болт | |
39 |
|
|
90109-063F1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
40 | | Seat Lock Cable Assy シートロツクケーブルアセンブリ; | |
40 |
|
|
5GM-2478D-01-00
Seat Lock Cable Assy シートロツクケーブルアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Seat Lock Cable Assy シートロツクケーブルアセンブリ; | |
40 |
|
|
5GM-2478D-00-00
Seat Lock Cable Assy シートロツクケーブルアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Винт | |
41 |
|
|
985-17050-10-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
41 |
|
|
98507-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Этикетка с предупреждением | |
42 |
|
|
3AC-24877-C0-00
Этикетка с предупреждением
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Наклейка, Предупреждение | |
43 |
|
|
4AS-28446-C0-00
Наклейка, Предупреждение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Комплект инструментов ツールキツト; | |
44 |
|
|
5GM-28100-00-00
Комплект инструментов ツールキツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Крюк | |
45 |
|
|
4KG-2814E-10-00
Крюк
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
