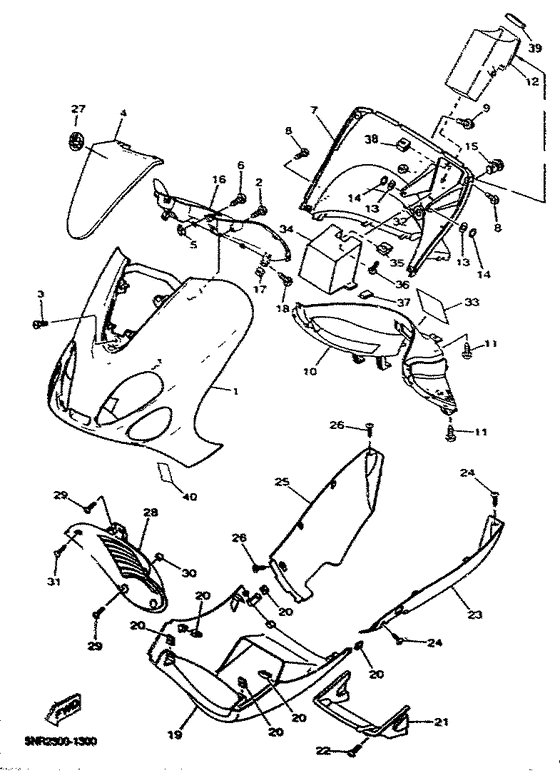

01 | | Щиток облицовочный (ur dark purplish blue candy,) | |
01 |
|
|
5NR-F8311-00-P1
Щиток облицовочный (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Щиток облицовочный (ur light gray met. g) | |
01 |
|
|
5NR-F8311-00-P0
Щиток облицовочный (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Щиток облицовочный (ur sweet heart red) | |
01 |
|
|
5NR-F8311-00-0M
Щиток облицовочный (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Винт | |
02 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
03 | | Болт | |
03 |
|
|
90109-06X05-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Панель (ur dark purplish blue candy,) | |
04 |
|
|
5NR-F835U-00-P1
Панель (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Панель (ur light gray met. g) | |
04 |
|
|
5NR-F835U-00-P0
Панель (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Панель (ur sweet heart red) | |
04 |
|
|
5NR-F835U-00-0M
Панель (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Гайка пружинная | |
05 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
06 | | Винт | |
06 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
07 | | Body, Leg Shield | |
07 |
|
|
5DS-F831A-00-00
Body, Leg Shield
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Винт | |
08 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
09 | | Винт с шайбой | |
09 |
|
|
90159-06X00-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Щиток облицовочный | |
10 |
|
|
5DS-F8312-00-00
Щиток облицовочный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Винт | |
11 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
12 | | Груз | |
12 |
|
|
5DS-F839L-01-00
Груз
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Груз | |
12 |
|
|
5DS-F839L-00-00
Груз
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба | |
13 |
|
|
9290L-05200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка пружинная | |
14 |
|
|
90183-05813-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Lock Assy | |
15 |
|
|
4MJ-F1780-01-00
Lock Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Панель | |
16 |
|
|
5NR-F837L-00-00
Панель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка пружинная | |
17 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Винт | |
18 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Поддон (ur light gray met. g) | |
19 |
|
|
5DS-F8385-01-P8
Поддон (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Поддон (ur dark purplish blue candy,) | |
19 |
|
|
5DS-F8385-01-P0
Поддон (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Поддон (ur sweet heart red) | |
19 |
|
|
5DS-F8385-01-0M
Поддон (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Гайка пружинная | |
20 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
21 | | Guard, Stone | |
21 |
|
|
5DS-F8343-00-00
Guard, Stone
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Винт, бандаж | |
22 |
|
|
98907-06016-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт, бандаж | |
22 |
|
|
98906-06016-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Mole, Side Cover 1 (ur light gray met. g) | |
23 |
|
|
5DS-F171L-02-P8
Mole, Side Cover 1 (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mole, Side Cover 1 (ur light gray met. g) | |
23 |
|
|
5DS-F171L-01-P8
Mole, Side Cover 1 (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Mole, Side Cover 1 (ur dark purplish blue candy,) | |
23 |
|
|
5DS-F171L-02-P0
Mole, Side Cover 1 (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mole, Side Cover 1 (ur dark purplish blue candy,) | |
23 |
|
|
5DS-F171L-01-P0
Mole, Side Cover 1 (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Mole, Side Cover 1 (ur sweet heart red) | |
23 |
|
|
5DS-F171L-02-0M
Mole, Side Cover 1 (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mole, Side Cover 1 (ur sweet heart red) | |
23 |
|
|
5DS-F171L-01-0M
Mole, Side Cover 1 (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Винт | |
24 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Mole, Side Cover 2 (ur dark purplish blue candy,) | |
25 |
|
|
5DS-F171M-03-P0
Mole, Side Cover 2 (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mole, Side Cover 2 (ur dark purplish blue candy,) | |
25 |
|
|
5DS-F171M-01-P0
Mole, Side Cover 2 (ur dark purplish blue candy,)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Mole, Side Cover 2 (ur sweet heart red) | |
25 |
|
|
5DS-F171M-03-0M
Mole, Side Cover 2 (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mole, Side Cover 2 (ur sweet heart red) | |
25 |
|
|
5DS-F171M-01-0M
Mole, Side Cover 2 (ur sweet heart red)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Mole, Side Cover 2 (ur light gray met. g) | |
25 |
|
|
5DS-F171M-03-P8
Mole, Side Cover 2 (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mole, Side Cover 2 (ur light gray met. g) | |
25 |
|
|
5DS-F171M-01-P8
Mole, Side Cover 2 (ur light gray met. g)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Винт | |
26 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Эмблема | |
27 |
|
|
5DS-F8368-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Решетка | |
28 |
|
|
5DS-F837N-00-00
Решетка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Винт, бандаж | |
29 |
|
|
98907-06016-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
29 |
|
|
9890M-06016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
30 | | Манжета | |
30 |
|
|
90387-068J5-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Collar(3Kj) | |
30 |
|
|
90387-067V1-00
Collar(3Kj)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
30 |
|
|
90387-06X06-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Винт | |
31 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Гайка | |
32 |
|
|
4MJ-F1791-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Этикетка с предупреждением | |
33 |
|
|
5DS-F415E-10-00
Этикетка с предупреждением
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Этикетка с предупреждением | |
33 |
|
|
5DS-F415E-00-00
Этикетка с предупреждением
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Графика Lid 1 | |
34 |
|
|
5DS-F839K-00-00
ГрафикаLid 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Гайка пружинная | |
35 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Винт | |
36 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Зажим | |
37 |
|
|
90465-05X00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Гайка пружинная | |
38 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Амортизатор | |
39 |
|
|
5DS-F8371-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Label, Parts Marking | |
40 |
|
|
5NR-F118N-00-00
Label, Parts Marking
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
