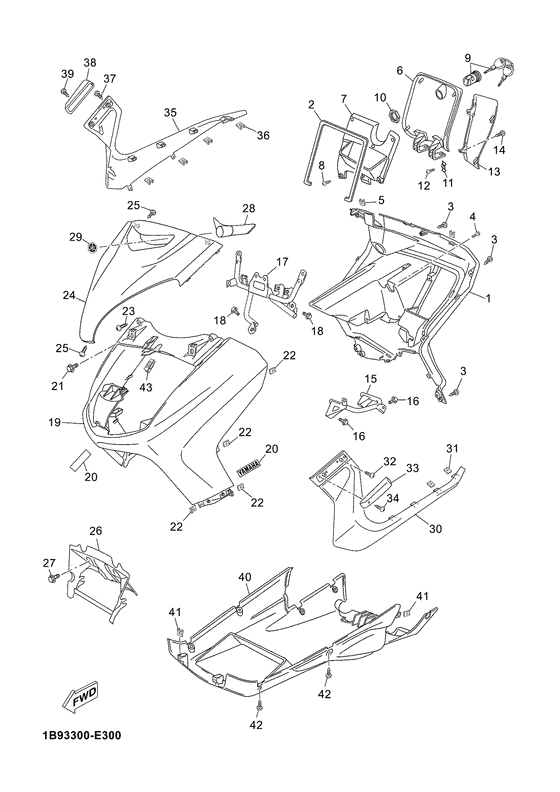

01 | | Щиток облицовочный | |
01 |
|
|
1B9-F8311-01-00
Щиток облицовочный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Валик | |
02 |
|
|
1B9-F8307-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Винт | |
03 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
04 | | Болт с шайбой | |
04 |
|
|
90119-06118-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Гайка пружинная | |
05 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
06 | | Груз | |
06 |
|
|
1B9-F839K-00-00
Груз
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Пластина | |
07 |
|
|
1B9-F8336-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Винт | |
08 |
|
|
90167-03X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
09 | | Lock Assy | |
09 |
|
|
4MJ-F1780-01-00
Lock Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка | |
10 |
|
|
4MJ-F1791-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Петля | |
11 |
|
|
1B9-F837F-00-00
Петля
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Шуруп | |
12 |
|
|
9770M-40512-00
Шуруп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Крышка аккумулятора | |
13 |
|
|
1B9-H2129-00-00
Крышка аккумулятора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Винт | |
14 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Stay, Support 1 | |
15 |
|
|
1B9-F831T-10-00
Stay, Support 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Stay, Support 1 | |
15 |
|
|
1B9-F831T-10-R4
Stay, Support 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Stay, Support 1 | |
15 |
|
|
1B9-F831T-00-00
Stay, Support 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
9582M-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Крепление | |
17 |
|
|
1C0-F8321-01-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крепление | |
17 |
|
|
1C0-F8321-00-00
Крепление
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
9582M-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Body, Cowling For smx | |
19 |
|
|
1B9-F8351-00-P5
Body, Cowling For smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Body, Cowling For dbnm8 | |
19 |
|
|
1B9-F8351-00-P2
Body, Cowling For dbnm8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Body, Cowling For fis | |
19 |
|
|
1B9-F8351-00-LK
Body, Cowling For fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Эмблема For fis | |
20 |
|
|
99247-00080-00
Эмблема For fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема For fis | |
20 |
|
|
99237-00080-00
Эмблема For fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Эмблема For dbnm8,smx | |
20 |
|
|
99246-00080-00
Эмблема For dbnm8,smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема For dbnm8,smx | |
20 |
|
|
99236-00080-00
Эмблема For dbnm8,smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
90109-06X05-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка пружинная | |
22 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Винт | |
23 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Держатель проводки For fis,dbnm8,smx | |
24 |
|
|
1B9-F8345-00-P0
Держатель проводки For fis,dbnm8,smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Винт | |
25 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
26 | | Cover, Cooler | |
26 |
|
|
1B9-F835L-20-00
Cover, Cooler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cover, Cooler | |
26 |
|
|
1B9-F835L-10-00
Cover, Cooler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Болт с шайбой | |
27 |
|
|
90119-06152-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
27 |
|
|
90119-06056-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Панель внутренняя | |
28 |
|
|
1B9-F836K-00-00
Панель внутренняя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Эмблема | |
29 |
|
|
5DS-F8368-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Mole, Side Cover 1 For fis | |
30 |
|
|
1B9-F171L-30-00
Mole, Side Cover 1 For fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Mole, Side Cover 1 For dbnm8 | |
30 |
|
|
1B9-F171L-00-00
Mole, Side Cover 1 For dbnm8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Mole, Side Cover 1 For smx | |
30 |
|
|
1B9-F171L-50-00
Mole, Side Cover 1 For smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Гайка пружинная | |
31 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Винт | |
32 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Защитное полотно | |
33 |
|
|
1B9-F834V-00-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Винт | |
34 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Mole, Side Cover 2 For smx | |
35 |
|
|
1B9-F171M-50-00
Mole, Side Cover 2 For smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Mole, Side Cover 2 For fis | |
35 |
|
|
1B9-F171M-30-00
Mole, Side Cover 2 For fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Mole, Side Cover 2 For dbnm8 | |
35 |
|
|
1B9-F171M-00-00
Mole, Side Cover 2 For dbnm8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Гайка пружинная | |
36 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
37 | | Винт | |
37 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Защитное полотно | |
38 |
|
|
1B9-F834V-00-00
Защитное полотно
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Винт | |
39 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Cover, Under | |
40 |
|
|
1B9-F8395-01-00
Cover, Under
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Гайка пружинная | |
41 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
42 | | Винт | |
42 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
43 | | Спец инструмент | |
43 |
|
|
1C0-F8116-00-00
Спец инструмент
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
