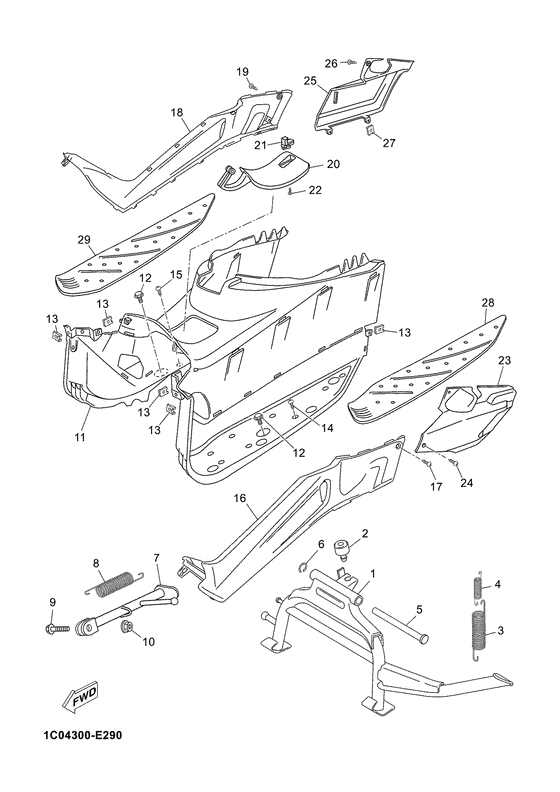

01 | | Main Stand Assy | |
01 |
|
|
1B9-WF711-20-00
Main Stand Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подставка, главная | |
01 |
|
|
1B9-WF711-00-00
Подставка, главная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Стопор | |
02 |
|
|
1C0-F7214-00-00
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Пружина натяжения | |
03 |
|
|
90506-40508-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Пружина натяжения | |
04 |
|
|
90506-23509-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Shaft, Main Stand | |
05 |
|
|
1C0-F7112-00-00
Shaft, Main Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Пружинное стопорное кольцо | |
06 |
|
|
93430-12008-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Подставка | |
07 |
|
|
1B9-F7311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Пружина натяжения | |
08 |
|
|
90506-26X01-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Болт | |
09 |
|
|
90109-10473-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка, самоблокирующаяся | |
10 |
|
|
90185-10037-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Подножка для ног | |
11 |
|
|
1B9-F7481-00-00
Подножка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Болт с шайбой | |
12 |
|
|
90119-06118-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | Гайка пружинная | |
13 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
14 | | Винт | |
14 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
15 | | Винт | |
15 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
16 | | Крышка, подставки для ног Bnm6 for smx | |
16 |
|
|
1B9-F7413-00-P3
Крышка, подставки для ног Bnm6 for smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Крышка, подставки для ног Lnbmd for mdbm1 | |
16 |
|
|
1B9-F7413-00-P1
Крышка, подставки для ног Lnbmd for mdbm1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Крышка, подставки для ног Dbnm8 for fis | |
16 |
|
|
1B9-F7413-00-P0
Крышка, подставки для ног Dbnm8 for fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Винт | |
17 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка, подставки для ног Bnm6 for smx | |
18 |
|
|
1B9-F7423-00-P3
Крышка, подставки для ног Bnm6 for smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка, подставки для ног Lnbmd for mdbm1 | |
18 |
|
|
1B9-F7423-00-P1
Крышка, подставки для ног Lnbmd for mdbm1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Крышка, подставки для ног Dbnm8 for fis | |
18 |
|
|
1B9-F7423-00-P0
Крышка, подставки для ног Dbnm8 for fis
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Винт | |
19 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Груз | |
20 |
|
|
1B9-F74A8-00-00
Груз
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Lock Assy | |
21 |
|
|
5GJ-21780-01-00
Lock Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Винт | |
22 |
|
|
90167-03X09-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка 1 | |
23 |
|
|
1B9-F7486-00-00
Крышка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Винт | |
24 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
25 | | Крышка | |
25 |
|
|
1B9-F7487-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Винт | |
26 |
|
|
90167-04X00-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Гайка пружинная | |
27 |
|
|
5DS-F8317-00-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Коврик | |
28 |
|
|
1B9-F7483-00-00
Коврик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Коврик | |
29 |
|
|
1B9-F7484-00-00
Коврик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
