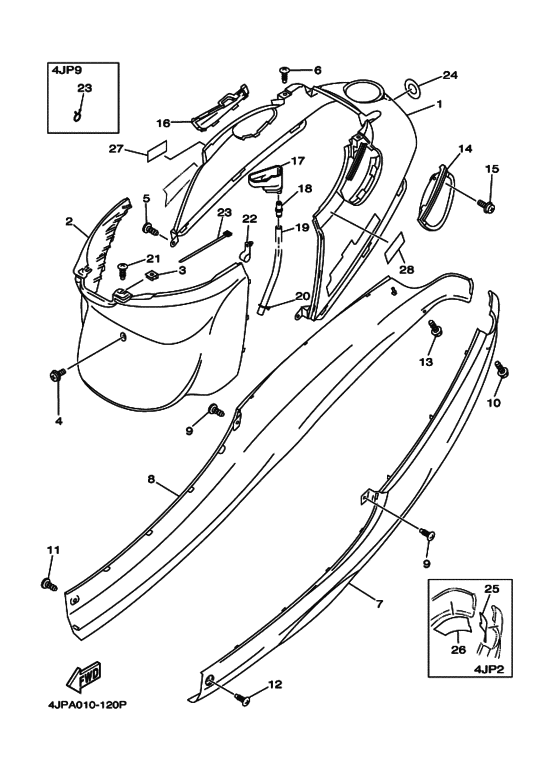

1 | | Крышка, бок 1 カバー，サイド １; 参照; ＵＲ シルバーメタリツク １ ４ＪＰＡ：〜ＳＡ１１Ｊ−１２５５０８ グラフィック無 | |
1 |
|
|
4JP-21711-00-PE
Крышка, бок 1 カバー，サイド １; 参照; ＵＲ シルバーメタリツク １ ４ＪＰＡ：〜ＳＡ１１Ｊ−１２５５０８ グラフィック無
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Крышка, боковая стороно 2 カバー，サイド ２; | |
2 |
|
|
4JP-21721-00-00
Крышка, боковая стороно 2 カバー，サイド ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Гайка пружинная | |
3 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Винт, бандаж | |
4 |
|
|
98907-06016-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой | |
4 |
|
|
90159-06181-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Нарезной винт | |
5 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
5 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Нарезной винт | |
6 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，タツピング; | |
6 |
|
|
90163-05006-00
Нарезной винт スクリユ，タツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Mole, Side Cover 1 モール，サイドカバー １; ＵＲ パステルダークグレー | |
7 |
|
|
4JP-2171L-20-00
Mole, Side Cover 1 モール，サイドカバー １; ＵＲ パステルダークグレー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Mole, Side Cover 2 モール，サイドカバー ２; ＵＲ パステルダークグレー | |
8 |
|
|
4JP-2171M-20-00
Mole, Side Cover 2 モール，サイドカバー ２; ＵＲ パステルダークグレー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Нарезной винт | |
9 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
9 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Нарезной винт | |
10 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
10 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
3KJ-24453-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Нарезной винт | |
12 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
12 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
3KJ-24453-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Cover, Handle Standing カバー，ハンドルスタンデング; | |
14 |
|
|
4JP-2171B-00-00
Cover, Handle Standing カバー，ハンドルスタンデング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Винт, бандаж | |
15 |
|
|
98907-06016-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой | |
15 |
|
|
90159-06181-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Lid, Side Cover リツド，サイドカバー; | |
16 |
|
|
4JP-21716-00-00
Lid, Side Cover リツド，サイドカバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Крышка カバー; | |
17 |
|
|
4JP-2172W-00-00
Крышка カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Коннектор | |
18 |
|
|
4JP-21753-00-00
Коннектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Hose (L450) | |
19 |
|
|
90445-10144-00
Hose (L450)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг ホース; | |
19 |
|
|
90445-10143-00
Шланг ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Clamp (3Y2) | |
20 |
|
|
90464-16039-00
Clamp (3Y2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Нарезной винт | |
21 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
21 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Зажим | |
22 |
|
|
90464-12027-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Зажим | |
23 |
|
|
90464-25267-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Clamp (4N0) | |
23 |
|
|
90464-23041-00
Clamp (4N0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Уплотнитель シール １; 参照; 5791101〜; ４ＪＰＡ：〜ＳＡ１１Ｊ−１２５５０８ | |
24 |
|
|
4JP-21732-00-00
Уплотнитель シール １; 参照; 5791101〜; ４ＪＰＡ：〜ＳＡ１１Ｊ−１２５５０８
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Oil, Label | |
27 |
|
|
4JP-2178B-00-00
Oil, Label
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Наклейка | |
28 |
|
|
4JP-2218G-00-00
Наклейка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
