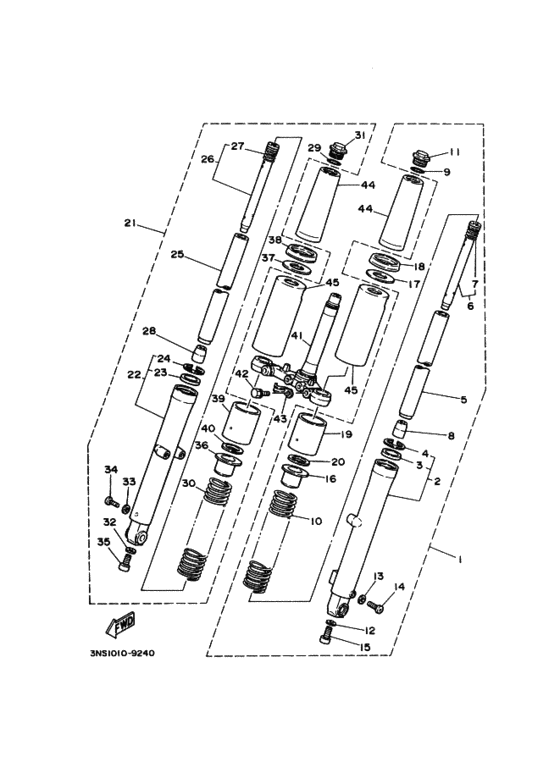

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト | |
1 |
|
|
3NS-23102-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, Outer (L.h) ．チユーブ，アウタ １; （＊１） | |
2 |
|
|
3NS-23126-00-00
Tube, Outer (L.h) ．チユーブ，アウタ １; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Сальник ．．オイルシール; （＊２） | |
3 |
|
|
2K5-23145-00-00
Сальник ．．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Кольцо | |
4 |
|
|
15E-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо ．．リング，スナツプ; | |
4 |
|
|
2K5-23153-00-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Внутренняя труба ．インナチユーブコンプリート １; （＊３） | |
5 |
|
|
31G-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
6 |
|
|
31G-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Spring, Sub ．．スプリング，サブ; | |
7 |
|
|
2K5-23152-00-00
Spring, Sub ．．スプリング，サブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Ось ．スピンドル，テーパ; | |
8 |
|
|
2K5-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Прокладка ．ガスケツト; | |
9 |
|
|
146-23114-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
10 |
|
|
3NS-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт ．ボルトキヤツプ; | |
11 |
|
|
3NS-23111-00-00
Болт ．ボルトキヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка ．ガスケツト; | |
12 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Gasket, Drain Plug ．ガスケツト，ドレーンプラグ; | |
13 |
|
|
122-23129-00-00
Gasket, Drain Plug ．ガスケツト，ドレーンプラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная ．プラグ，ドレーン; | |
14 |
|
|
4H7-23119-00-00
Заглушка дренажная ．プラグ，ドレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт диагональный | |
15 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
15 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Седло пружины верхнее ．シート，スプリングアツパ; | |
16 |
|
|
31G-23142-00-00
Седло пружины верхнее ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Прокладка ．ガスケツト; | |
17 |
|
|
171-23163-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Guide, Cover Lower ．ガイド，カバーロワ; | |
18 |
|
|
31G-23116-00-00
Guide, Cover Lower ．ガイド，カバーロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Cover, Outer Tube ．カバー，アウタチユーブ; | |
19 |
|
|
31G-2331F-00-00
Cover, Outer Tube ．カバー，アウタチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Washer, Spring Upper ．ワツシヤ，スプリングアツパ; | |
20 |
|
|
156-23149-00-00
Washer, Spring Upper ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
21 |
|
|
3NS-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Труба вилки ．チユーブ，アウタ ２; （＊１） | |
22 |
|
|
3NS-23136-00-00
Труба вилки ．チユーブ，アウタ ２; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Сальник ．．オイルシール; （＊２） | |
23 |
|
|
2K5-23145-00-00
Сальник ．．オイルシール; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Кольцо | |
24 |
|
|
15E-23153-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Кольцо ．．リング，スナツプ; | |
24 |
|
|
2K5-23153-00-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Внутренняя труба ．インナチユーブコンプリート １; （＊３） | |
25 |
|
|
31G-23110-00-00
Внутренняя труба ．インナチユーブコンプリート １; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク; | |
26 |
|
|
31G-23170-00-00
Cylinder Comp., Front Fork ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Spring, Sub ．．スプリング，サブ; | |
27 |
|
|
2K5-23152-00-00
Spring, Sub ．．スプリング，サブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Ось ．スピンドル，テーパ; | |
28 |
|
|
2K5-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Прокладка ．ガスケツト; | |
29 |
|
|
146-23114-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
30 |
|
|
3NS-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт ．ボルトキヤツプ; | |
31 |
|
|
3NS-23111-00-00
Болт ．ボルトキヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Прокладка ．ガスケツト; | |
32 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Gasket, Drain Plug ．ガスケツト，ドレーンプラグ; | |
33 |
|
|
122-23129-00-00
Gasket, Drain Plug ．ガスケツト，ドレーンプラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
98517-04006-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная ．プラグ，ドレーン; | |
34 |
|
|
4H7-23119-00-00
Заглушка дренажная ．プラグ，ドレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт диагональный | |
35 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
35 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Седло пружины верхнее ．シート，スプリングアツパ; | |
36 |
|
|
31G-23142-00-00
Седло пружины верхнее ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Прокладка ．ガスケツト; | |
37 |
|
|
171-23163-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Guide, Cover Lower ．ガイド，カバーロワ; | |
38 |
|
|
31G-23116-00-00
Guide, Cover Lower ．ガイド，カバーロワ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Cover, Outer Tube ．カバー，アウタチユーブ; | |
39 |
|
|
31G-2331F-00-00
Cover, Outer Tube ．カバー，アウタチユーブ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Washer, Spring Upper ．ワツシヤ，スプリングアツパ; | |
40 |
|
|
156-23149-00-00
Washer, Spring Upper ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Кронштейн нижний アンダブラケツトコンプリート; | |
41 |
|
|
31G-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Болт | |
42 |
|
|
1M3-23346-01-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
42 |
|
|
1M3-23346-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Держатель кабеля ホルダー，ケーブル １; | |
43 |
|
|
260-23318-40-00
Держатель кабеля ホルダー，ケーブル １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Кожух верхний 2 カバー，アツパ ２; ＵＲ ヤマハ ブラツク ＹＤ１２５ ヨウ | |
44 |
|
|
31G-23131-00-33
Кожух верхний 2 カバー，アツパ ２; ＵＲ ヤマハ ブラツク ＹＤ１２５ ヨウ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Cover, Outer 1 カバー，アウタ １; ＵＲ ヤマハ ブラツク ＹＤ１２５ ヨウ （＊５） | |
45 |
|
|
3NS-23122-00-33
Cover, Outer 1 カバー，アウタ １; ＵＲ ヤマハ ブラツク ＹＤ１２５ ヨウ （＊５）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
