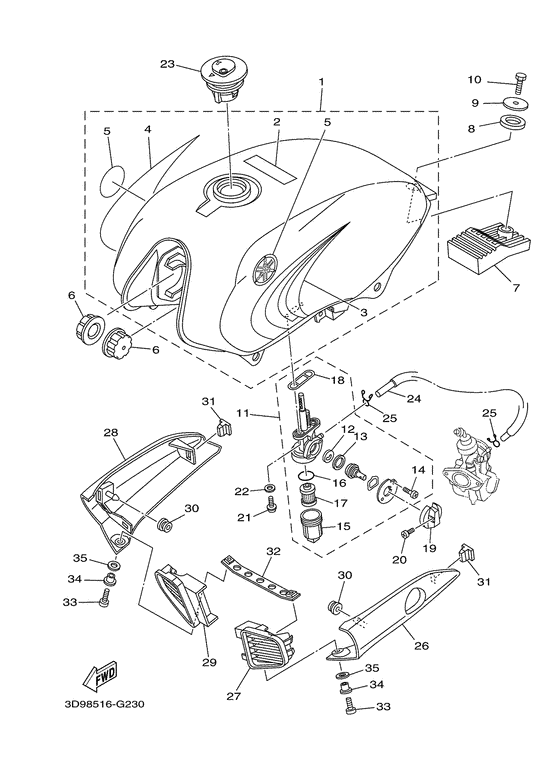

01 | | Топливный бак в сборе Ur for smx | |
01 |
|
|
3D9-W2411-11-P2
Топливный бак в сборе Ur for smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Топливный бак в сборе Ur for lgm3 | |
01 |
|
|
3D9-W2411-11-P1
Топливный бак в сборе Ur for lgm3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Топливный бак в сборе Ur for dpbmc | |
01 |
|
|
3D9-W2411-11-P0
Топливный бак в сборе Ur for dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Топливный бак в сборе Ur for vrc7 | |
01 |
|
|
3D9-W2411-01-P3
Топливный бак в сборе Ur for vrc7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Ярлык предупркждающий | |
02 |
|
|
4RT-F1568-00-00
Ярлык предупркждающий
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Графика топливного бака 1 Ur for lgm3 | |
03 |
|
|
5VL-F4244-F0-00
Графика топливного бака 1 Ur for lgm3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Графика топливного бака 1 Ur for dpbmc | |
03 |
|
|
5VL-F4244-E0-00
Графика топливного бака 1 Ur for dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Графика топливного бака 1 Ur for smx | |
03 |
|
|
5VL-F4244-D0-00
Графика топливного бака 1 Ur for smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Графика топливного бака 1 Ur for vrc7 | |
03 |
|
|
5VL-F4244-C0-00
Графика топливного бака 1 Ur for vrc7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Графика топливного бака 2 Ur for lgm3 | |
04 |
|
|
5VL-F4245-F0-00
Графика топливного бака 2 Ur for lgm3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Графика топливного бака 2 Ur for dpbmc | |
04 |
|
|
5VL-F4245-E0-00
Графика топливного бака 2 Ur for dpbmc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Графика топливного бака 2 Ur for smx | |
04 |
|
|
5VL-F4245-D0-00
Графика топливного бака 2 Ur for smx
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Графика топливного бака 2 Ur for vrc7 | |
04 |
|
|
5VL-F4245-C0-00
Графика топливного бака 2 Ur for vrc7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
05 | | Эмблема | |
05 |
|
|
3D9-F411B-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
06 | | Дэмпфер соединения | |
06 |
|
|
4FP-F4181-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
07 | | Дэмпфер соединения | |
07 |
|
|
5VL-F4183-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Дэмпфер соединения | |
08 |
|
|
5VL-F4182-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Шайба | |
09 |
|
|
90201-088P2-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
97017-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
10 |
|
|
9700N-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Насос топливный | |
11 |
|
|
3D9-F4500-00-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Клапан | |
12 |
|
|
4DN-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан | |
12 |
|
|
3D9-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Уплотнение | |
13 |
|
|
3AJ-24534-01-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение | |
13 |
|
|
3AJ-24534-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Винт | |
14 |
|
|
98580-03008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
14 |
|
|
97880-03008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Стакан фильтра | |
15 |
|
|
55K-24521-00-00
Стакан фильтра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка | |
16 |
|
|
55K-24565-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Net, Filter 2 | |
17 |
|
|
55K-24515-01-00
Net, Filter 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка | |
18 |
|
|
4X8-24512-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Рычаг насоса | |
19 |
|
|
5VL-F4524-01-00
Рычаг насоса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Винт | |
20 |
|
|
90157-03800-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Винт с шайбой | |
21 |
|
|
90159-06820-00
Винт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Прокладка | |
22 |
|
|
90430-05800-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
5VL-F4602-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
5VL-F4602-12-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
5VL-F4602-02-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
23 |
|
|
5VL-F4610-01-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Трубопровод | |
24 |
|
|
5VL-F4311-00-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим | |
25 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
25 |
|
|
90467-09854-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Scoop, Air 1 | |
26 |
|
|
5VL-F137W-00-00
Scoop, Air 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Направляющая | |
27 |
|
|
5VL-F137U-01-00
Направляющая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Scoop, Air 2 | |
28 |
|
|
5VL-F137X-00-00
Scoop, Air 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Guide, Air 2 | |
29 |
|
|
5VL-F137V-01-00
Guide, Air 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Уплотнитель резиновый | |
30 |
|
|
90480-13837-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Дэмпфер соединения | |
31 |
|
|
5VL-F1778-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Опора | |
32 |
|
|
5VL-F4216-01-00
Опора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Опора | |
32 |
|
|
5VL-F4216-00-00
Опора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Болт | |
33 |
|
|
95817-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
33 |
|
|
9580N-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Манжета | |
34 |
|
|
90387-06205-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
34 |
|
|
90387-06878-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Шайба | |
35 |
|
|
90202-09800-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
