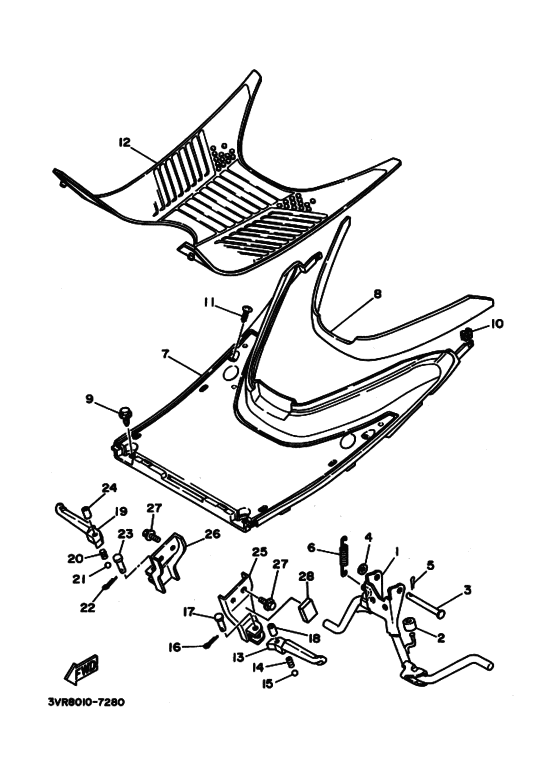

1 | | Подножка основная | |
1 |
|
|
3VR-27111-11-00
Подножка основная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Манжета カラー; | |
2 |
|
|
90387-065X4-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Штифт, вилкообразный наконечник | |
3 |
|
|
90240-10137-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Шайба ワツシヤ，プレート; | |
4 |
|
|
90202-10120-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Зажим | |
5 |
|
|
90468-12006-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Пружина натяжения | |
6 |
|
|
90506-32464-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Подножка для ног ボード，フートレスト; ＵＲ ヤマハブラツク | |
7 |
|
|
3VP-27481-20-00
Подножка для ног ボード，フートレスト; ＵＲ ヤマハブラツク
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Plate, Footrest プレート，フートレスト; | |
8 |
|
|
3VR-27415-00-00
Plate, Footrest プレート，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт с шайбой | |
9 |
|
|
90119-06226-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
9 |
|
|
90119-06060-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка пружинная | |
10 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Нарезной винт | |
11 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
11 |
|
|
97707-50016-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Коврик ＵＲ ヤマハブラツク | |
12 |
|
|
3VP-27483-20-00
Коврик ＵＲ ヤマハブラツク
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Упор для ног, задний フートレスト，リヤ １; | |
13 |
|
|
3VR-27431-02-00
Упор для ног, задний フートレスト，リヤ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упор для ног, задний フートレスト，リヤ １; | |
13 |
|
|
3VR-27431-01-00
Упор для ног, задний フートレスト，リヤ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина компрессии | |
14 |
|
|
90501-12743-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шарик ボール; | |
15 |
|
|
93501-04011-00
Шарик ボール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Pin. Cotter | |
16 |
|
|
914-90200-25-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
16 |
|
|
91490-20020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Штифт | |
17 |
|
|
91701-06032-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Манжета カラー; | |
18 |
|
|
90387-064H8-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Упор для ног, задний フートレスト，リヤ ２; | |
19 |
|
|
3VR-27441-02-00
Упор для ног, задний フートレスト，リヤ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Упор для ног, задний フートレスト，リヤ ２; | |
19 |
|
|
3VR-27441-01-00
Упор для ног, задний フートレスト，リヤ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Пружина компрессии | |
20 |
|
|
90501-12743-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шарик ボール; | |
21 |
|
|
93501-04011-00
Шарик ボール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Pin. Cotter | |
22 |
|
|
914-90200-25-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
22 |
|
|
91490-20020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Штифт | |
23 |
|
|
91701-06032-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Манжета カラー; | |
24 |
|
|
90387-064H8-00
Манжета カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Держатель подножки 1 ブラケツト，フートレスト １; | |
25 |
|
|
3VR-27412-00-00
Держатель подножки 1 ブラケツト，フートレスト １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Держатель подножки 1 ブラケツト，フートレスト ２; | |
26 |
|
|
3VR-27422-00-00
Держатель подножки 1 ブラケツト，フートレスト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт ボルト，フランジ; | |
27 |
|
|
958-17080-16-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Болт с шайбой ボルト，フランジ; | |
27 |
|
|
901-0508X-15-00
Болт с шайбой ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，フランジ; | |
27 |
|
|
95827-08016-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Дэмпфер соединения ダンパ; | |
28 |
|
|
27V-24181-00-00
Дэмпфер соединения ダンパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
