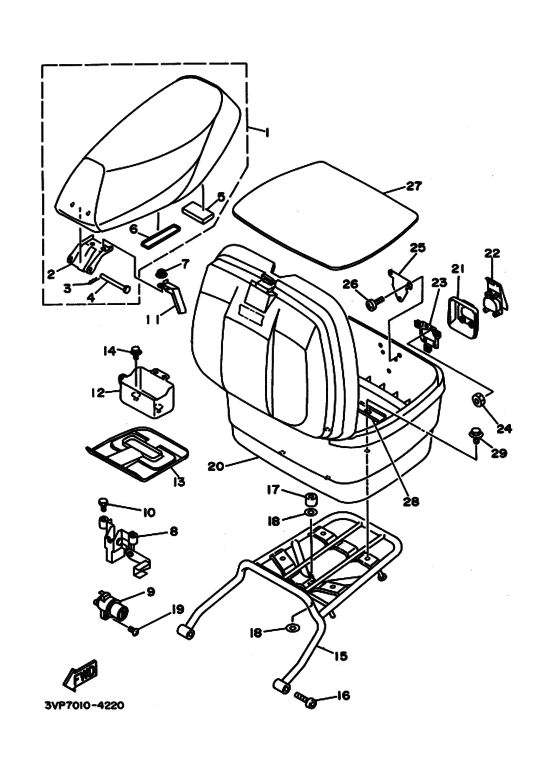

1 | | Одноместное сиденье シングルシートアセンブリ; | |
1 |
|
|
3VP-24710-70-00
Одноместное сиденье シングルシートアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Петля сиденья ．ヒンジ，シート; | |
2 |
|
|
3VP-24726-60-00
Петля сиденья ．ヒンジ，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Clip (156-83525-00) ．クリツプ; | |
3 |
|
|
90468-10050-00
Clip (156-83525-00) ．クリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Штифт ．ピン，クレビス; | |
4 |
|
|
91701-06082-00
Штифт ．ピン，クレビス;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Damper, Sub Seat ．ダンパ，シート; | |
5 |
|
|
2GH-24737-00-00
Damper, Sub Seat ．ダンパ，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Хомут ．バンド; | |
6 |
|
|
3FC-2483H-00-00
Хомут ．バンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка | |
7 |
|
|
95780-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка с буртиком | |
7 |
|
|
95701-06500-00
Гайка с буртиком
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Защелка сиденья シートロツクアセンブリ; | |
8 |
|
|
3YJ-24780-02-00
Защелка сиденья シートロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Защелка сиденья シートロツクアセンブリ; | |
8 |
|
|
3YJ-24780-01-00
Защелка сиденья シートロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Защелка сиденья シートロツクアセンブリ; | |
9 |
|
|
3YJ-W2470-01-00
Защелка сиденья シートロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
97080-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,kt100S/j Recoil Starter | |
10 |
|
|
97003-06012-00
Bolt,kt100S/j Recoil Starter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Not Available ハンガー，ヘルメツト; | |
11 |
|
|
999-99999-99-00
Not Available ハンガー，ヘルメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Вешалка для шлема ハンガー，ヘルメツト; | |
11 |
|
|
3VP-21398-00-00
Вешалка для шлема ハンガー，ヘルメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Коробка ボツクス; | |
12 |
|
|
3VP-21171-00-00
Коробка ボツクス;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Протектор | |
13 |
|
|
3VP-2117G-00-00
Протектор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
14 |
|
|
90119-06018-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Багажник задний | |
15 |
|
|
3VP-24842-20-00
Багажник задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Not Available | |
16 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
92017-08035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
16 |
|
|
92016-08035-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка | |
17 |
|
|
90179-08673-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
17 |
|
|
90179-08507-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба ワツシヤ，プレート; | |
18 |
|
|
90201-086P8-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Винт | |
19 |
|
|
98507-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
19 |
|
|
98501-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Carrier Box Assy キヤリヤボツクスアセンブリ; ＵＲ シルキーホワイトグラフィック付 | |
20 |
|
|
3VP-Y2485-10-GE
Carrier Box Assy キヤリヤボツクスアセンブリ; ＵＲ シルキーホワイトグラフィック付
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Крышка カバー １; | |
21 |
|
|
3VP-2842M-00-00
Крышка カバー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Grip, Saddlebag トランクロツクアセンブリ; | |
22 |
|
|
1NL-28408-02-00
Grip, Saddlebag トランクロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Grip,sd-Dlbg トランクロツクアセンブリ; | |
22 |
|
|
1NL-28408-01-00
Grip,sd-Dlbg トランクロツクアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Bracket, Trunk Lock ブラケツト，トランクロツク; | |
23 |
|
|
3VP-2849N-00-00
Bracket, Trunk Lock ブラケツト，トランクロツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка | |
24 |
|
|
95380-05600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Пластина プレート ３; | |
25 |
|
|
3VP-28497-00-00
Пластина プレート ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Винт | |
26 |
|
|
98907-05012-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт, бандаж | |
26 |
|
|
98906-05012-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
27 | | Сиденье シート; | |
27 |
|
|
3VP-2848H-00-00
Сиденье シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Stay, Document Box ステー，ドキユメントボツクス; | |
28 |
|
|
3VP-24884-00-00
Stay, Document Box ステー，ドキユメントボツクス;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
95817-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
29 |
|
|
95811-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
