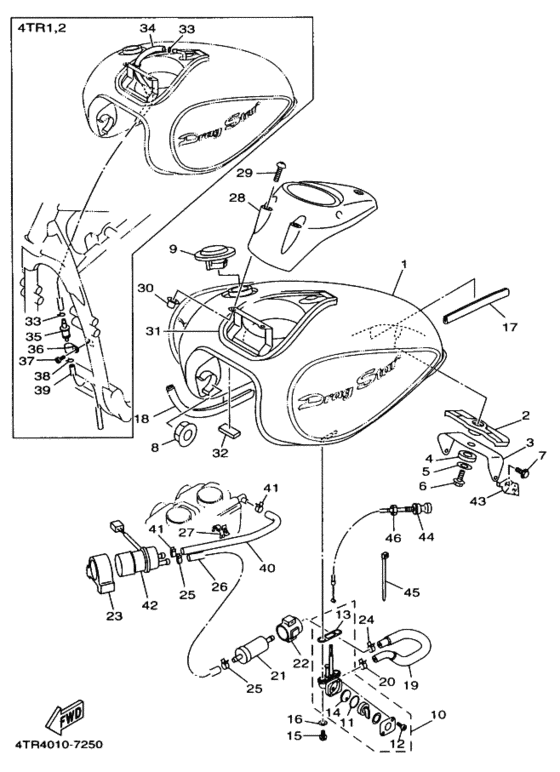

1 | | Топливный бак フユエルタンクコンプリート; 参照; ヤマハブラツクグラフィック付 | |
1 |
|
|
4TR-24110-30-03
Топливный бак フユエルタンクコンプリート; 参照; ヤマハブラツクグラフィック付
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Дэмпфер соединения ダンパ，ロケーテイング ２; | |
2 |
|
|
4TR-24182-00-00
Дэмпфер соединения ダンパ，ロケーテイング ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Bracket, Tank Fitting ブラケツト，タンクフイツテイング; | |
3 |
|
|
4TR-2413Y-00-00
Bracket, Tank Fitting ブラケツト，タンクフイツテイング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Дэмпфер соединения ダンパ，ロケーテイング ３; | |
4 |
|
|
4TR-24183-00-00
Дэмпфер соединения ダンパ，ロケーテイング ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба ワツシヤ，プレート; | |
5 |
|
|
902-01061-10-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
5 |
|
|
90201-060S9-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
958-17060-12-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт с шайбой ボルト，フランジ; | |
7 |
|
|
901-0508X-15-00
Болт с шайбой ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，フランジ; | |
7 |
|
|
958-17080-16-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Дэмпфер соединения ダンパ，ロケーテイング １; | |
8 |
|
|
4H7-24181-00-00
Дэмпфер соединения ダンパ，ロケーテイング １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Крышка | |
9 |
|
|
4TR-24602-11-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
9 |
|
|
4TR-24602-10-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Насос топливный | |
10 |
|
|
3JN-24500-10-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Насос топливный | |
10 |
|
|
21V-24500-20-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Насос топливный | |
10 |
|
|
21V-24500-10-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Уплотнение ．シール，コツク; | |
11 |
|
|
3AJ-24534-01-00
Уплотнение ．シール，コツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，コツク; | |
11 |
|
|
3AJ-24534-00-00
Уплотнение ．シール，コツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Винт ．スクリユ，パンヘツド; | |
12 |
|
|
98580-03008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка ．ガスケツト; | |
13 |
|
|
4X8-24512-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Клапан ．バルブパツキン; | |
14 |
|
|
3AC-24523-00-00
Клапан ．バルブパツキン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан ．バルブパツキン; | |
14 |
|
|
3AJ-24523-00-00
Клапан ．バルブパツキン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
90149-06011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба ワツシヤ，プレート; | |
16 |
|
|
902-02051-87-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Mole, Side Cover 1 モール １; | |
17 |
|
|
1FK-2171L-00-00
Mole, Side Cover 1 モール １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Mold, Fuel Tank モール ２; | |
18 |
|
|
1HX-24188-01-00
Mold, Fuel Tank モール ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mold, Fuel Tank モール ２; | |
18 |
|
|
4BP-24188-00-00
Mold, Fuel Tank モール ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Трубка 3 | |
19 |
|
|
4TR-24313-00-00
Трубка 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Зажим | |
20 |
|
|
90467-10038-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Топливный фильтр フイルタアセンブリ; | |
21 |
|
|
1FK-24560-10-00
Топливный фильтр フイルタアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Фильтр フイルタアセンブリ; | |
21 |
|
|
1FK-24560-00-00
Фильтр フイルタアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Скоба, фильтр ブラケツト，フイルタ; | |
22 |
|
|
1FK-24566-00-00
Скоба, фильтр ブラケツト，フイルタ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Зажим | |
23 |
|
|
4EB-24398-00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Clip (7K7) | |
24 |
|
|
90467-11044-00
Clip (7K7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Clip (7K7) | |
25 |
|
|
90467-11044-00
Clip (7K7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Трубопровод パイプ，フユエル; | |
26 |
|
|
4TR-24311-00-00
Трубопровод パイプ，フユエル;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Зажим | |
27 |
|
|
90464-15192-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Облицовка верхняя カバー，トツプ; | |
28 |
|
|
4TR-2171A-00-00
Облицовка верхняя カバー，トツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
90149-05299-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка | |
30 |
|
|
901-79055-23-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
31 | | Валик シール; | |
31 |
|
|
4TR-2414G-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Амортизатор ダンパ; | |
32 |
|
|
3XV-21717-00-00
Амортизатор ダンパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Шланг ホース; | |
40 |
|
|
4TR-14294-00-00
Шланг ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Clip (7K7) | |
41 |
|
|
90467-11044-00
Clip (7K7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Топливная помпа フユエルポンプコンプリート; | |
42 |
|
|
3YX-13907-01-00
Топливная помпа フユエルポンプコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Держатель проводки ホルダ，ワイヤ; | |
43 |
|
|
4TR-2637G-00-00
Держатель проводки ホルダ，ワイヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Кабель стартера ケーブル，スタータ １; | |
44 |
|
|
4TR-26331-00-00
Кабель стартера ケーブル，スタータ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Хомут | |
45 |
|
|
1UA-82591-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Гайка | |
46 |
|
|
1VJ-26333-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
