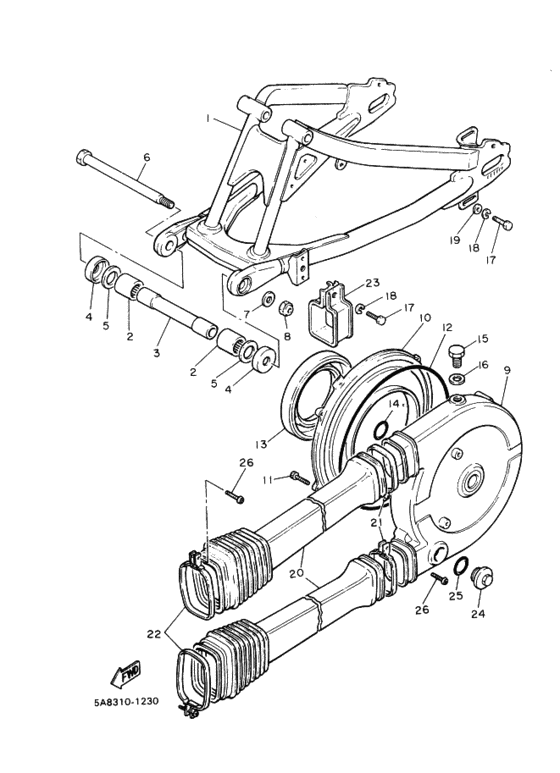

1 | | Задний рычаг и подвеска リヤアームコンプリート; シルバー | |
1 |
|
|
5A8-22110-01-98
Задний рычаг и подвеска リヤアームコンプリート; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Задняя рукоятка リヤアームコンプリート; シルバー | |
1 |
|
|
5A8-22110-01-35
Задняя рукоятка リヤアームコンプリート; シルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Подшипник | |
2 |
|
|
93320-32403-00
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Втулка | |
3 |
|
|
4X7-22124-00-00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Крышка упорная 2 カバー，スラスト ２; | |
4 |
|
|
4X7-22129-00-00
Крышка упорная 2 カバー，スラスト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба ．ワツシヤ，プレート ; ２１５Ｔ; ＵＮ | |
5 |
|
|
90201-245A0-00
Шайба ．ワツシヤ，プレート ; ２１５Ｔ; ＵＮ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба ．ワツシヤ，プレート ; ２０５Ｔ; ＵＮ | |
5 |
|
|
90201-247L2-00
Шайба ．ワツシヤ，プレート ; ２０５Ｔ; ＵＮ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート ; ２０５Ｔ; ＵＮ | |
5 |
|
|
90201-244A9-00
Шайба ．ワツシヤ，プレート ; ２０５Ｔ; ＵＮ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба ．ワツシヤ，プレート ; １９５Ｔ; ＵＮ | |
5 |
|
|
3YF-22149-00-00
Шайба ．ワツシヤ，プレート ; １９５Ｔ; ＵＮ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート ; １９５Ｔ; ＵＮ | |
5 |
|
|
90201-244A8-00
Шайба ．ワツシヤ，プレート ; １９５Ｔ; ＵＮ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Вал, поворотный | |
6 |
|
|
5A8-22141-00-00
Вал, поворотный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба ワツシヤ，プレート; | |
7 |
|
|
92907-16600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
7 |
|
|
92901-16600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт заклепка ナツト，ｕ; | |
8 |
|
|
95617-16100-00
Болт заклепка ナツト，ｕ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка U ナツト，ｕ; | |
8 |
|
|
95601-16100-00
Гайка U ナツト，ｕ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Кожух цепи ケース，チエーン; ツヤケシブラツク | |
9 |
|
|
5A8-22311-00-98
Кожух цепи ケース，チエーン; ツヤケシブラツク
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Case, Chain 2 ケース，チエーン ２; | |
10 |
|
|
5A8-22312-00-98
Case, Chain 2 ケース，チエーン ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Bolt,socket | |
11 |
|
|
91317-06018-00
Bolt,socket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
11 |
|
|
91316-06018-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
12 | | Кольцо | |
12 |
|
|
93212-36469-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Oil Seal, So-Type (93104-99069) オイルシール; | |
13 |
|
|
931-01991-23-00
Oil Seal, So-Type (93104-99069) オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник オイルシール; | |
13 |
|
|
93104-99069-00
Сальник オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Прокладка | |
14 |
|
|
93210-26240-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пробка, винт | |
15 |
|
|
903-40141-32-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пробка, винт | |
15 |
|
|
90340-14063-00
Пробка, винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка | |
16 |
|
|
214-11198-01-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
17 |
|
|
97306-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба ワツシヤ，スプリング; | |
18 |
|
|
92907-06100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
18 |
|
|
92906-06100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба ワツシヤ，プレート; | |
19 |
|
|
90201-06020-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба ワツシヤ，プレート; | |
19 |
|
|
90201-06057-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
19 |
|
|
90201-06059-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Защита цепи ガード，チエーン; | |
20 |
|
|
5A8-22318-00-00
Защита цепи ガード，チエーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Хомут クランプ，ホース; | |
21 |
|
|
90460-01177-00
Хомут クランプ，ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Хомут クランプ，ホース; | |
22 |
|
|
90460-01176-00
Хомут クランプ，ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Stay, Chain Case 1 ステー，チエーンケース １; | |
23 |
|
|
5A8-22321-00-00
Stay, Chain Case 1 ステー，チエーンケース １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Bolt, Chain Case 2 ボルト，チエーンケース ２; | |
24 |
|
|
5A8-22334-00-00
Bolt, Chain Case 2 ボルト，チエーンケース ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Прокладка | |
25 |
|
|
932-10321-72-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Винт | |
26 |
|
|
98580-05525-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Винт | |
26 |
|
|
98507-05025-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
26 |
|
|
98506-05025-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
