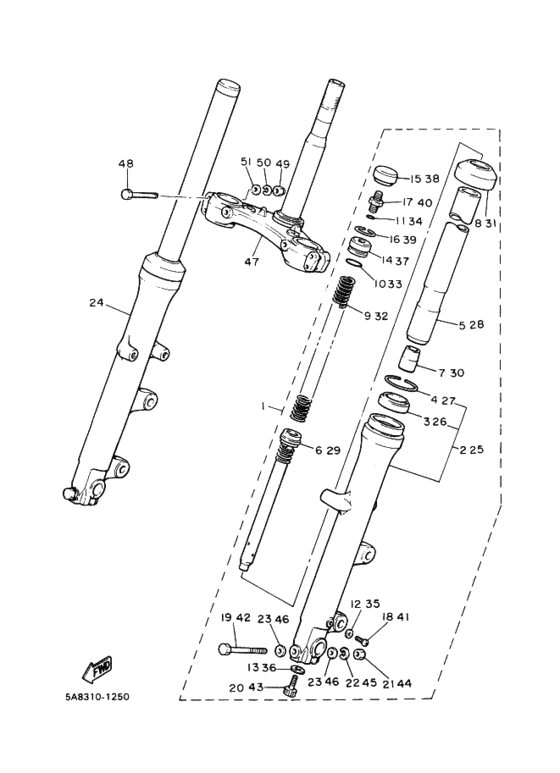

1 | | Front Fork Assembly L フロントフオークアセンブリ ; レフト | |
1 |
|
|
5K0-23102-00-00
Front Fork Assembly L フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Tube, Outer 1 ．チユーブ，アウタ １; | |
2 |
|
|
5A8-23126-00-00
Tube, Outer 1 ．チユーブ，アウタ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Сальник ．．オイルシール; | |
3 |
|
|
41Y-23145-00-00
Сальник ．．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．．オイルシール; | |
3 |
|
|
2H7-23145-00-00
Сальник ．．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Кольцо ．．リング，スナツプ; | |
4 |
|
|
3R4-23153-00-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Inner Tube 1 ．インナチユーブコンプリート １; | |
5 |
|
|
5A8-23110-00-00
Inner Tube 1 ．インナチユーブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Not Available ．シリンダコンプリート，フロントフオーク; | |
6 |
|
|
999-99999-99-00
Not Available ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цилиндр ．シリンダコンプリート，フロントフオーク; | |
6 |
|
|
4K0-23170-00-00
Цилиндр ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Taper Spindle ．スピンドル，テーパ; | |
7 |
|
|
1W1-23173-L0-00
Taper Spindle ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось ．スピンドル，テーパ; | |
7 |
|
|
5A8-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Уплотнение ．シール，ダスト; | |
8 |
|
|
3H5-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
9 |
|
|
5A8-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка ．Ｏ−リング; | |
10 |
|
|
3J2-23114-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка ．Ｏ−リング; | |
11 |
|
|
3J2-23147-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Gasket, Drain Plug ．ガスケツト，ドレーンプラグ; | |
12 |
|
|
122-23129-00-00
Gasket, Drain Plug ．ガスケツト，ドレーンプラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка ．ガスケツト; | |
13 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт ．ボルトキヤツプ; | |
14 |
|
|
3J2-23111-00-00
Болт ．ボルトキヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Крышка передней вилки ．キヤツプ，フロントフオーク; | |
15 |
|
|
5E5-23168-00-00
Крышка передней вилки ．キヤツプ，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Пружинное стопорное кольцо ．サークリツプ; | |
16 |
|
|
3J2-23183-00-00
Пружинное стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Клапан воздушный ．エアバルブコンプリート; | |
17 |
|
|
4V4-23190-L0-00
Клапан воздушный ．エアバルブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Air Valve Comp ．エアバルブコンプリート; | |
17 |
|
|
3J2-23190-00-00
Air Valve Comp ．エアバルブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт ．プラグ，ドレーン; | |
18 |
|
|
98517-04006-00
Болт ．プラグ，ドレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная ．プラグ，ドレーン; | |
18 |
|
|
122-23119-01-00
Заглушка дренажная ．プラグ，ドレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт ．ボルト ２; | |
19 |
|
|
97017-08060-00
Болт ．ボルト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト ２; | |
19 |
|
|
4G0-23356-00-00
Болт ．ボルト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
20 |
|
|
3D8-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
20 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Nut, Hex ．ナツト; | |
21 |
|
|
997-80086-00-00
Nut, Hex ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка ．ナツト; | |
21 |
|
|
95311-08600-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба ．ワツシヤ，スプリング; | |
22 |
|
|
92990-08100-00
Шайба ．ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，スプリング; | |
22 |
|
|
92901-08100-00
Шайба ．ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ．ワツシヤ，プレート; | |
23 |
|
|
92990-08600-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート; | |
23 |
|
|
90201-08544-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
24 |
|
|
5K0-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Труба вилки ．チユーブ，アウタ ２; | |
25 |
|
|
5A8-23136-00-00
Труба вилки ．チユーブ，アウタ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Сальник ．．オイルシール; | |
26 |
|
|
41Y-23145-00-00
Сальник ．．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．．オイルシール; | |
26 |
|
|
2H7-23145-00-00
Сальник ．．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо ．．リング，スナツプ; | |
27 |
|
|
3R4-23153-00-00
Кольцо ．．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Inner Tube 1 ．インナチユーブコンプリート １; | |
28 |
|
|
5A8-23110-00-00
Inner Tube 1 ．インナチユーブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Not Available ．シリンダコンプリート，フロントフオーク; | |
29 |
|
|
999-99999-99-00
Not Available ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Цилиндр ．シリンダコンプリート，フロントフオーク; | |
29 |
|
|
4K0-23170-00-00
Цилиндр ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Taper Spindle ．スピンドル，テーパ; | |
30 |
|
|
1W1-23173-L0-00
Taper Spindle ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Ось ．スピンドル，テーパ; | |
30 |
|
|
5A8-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотнение ．シール，ダスト; | |
31 |
|
|
3H5-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
32 |
|
|
5A8-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка ．Ｏ−リング; | |
33 |
|
|
3J2-23114-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Прокладка ．Ｏ−リング; | |
34 |
|
|
3J2-23147-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Gasket, Drain Plug ．ガスケツト，ドレーンプラグ; | |
35 |
|
|
122-23129-00-00
Gasket, Drain Plug ．ガスケツト，ドレーンプラグ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Прокладка ．ガスケツト; | |
36 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт ．ボルトキヤツプ; | |
37 |
|
|
3J2-23111-00-00
Болт ．ボルトキヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Крышка передней вилки ．キヤツプ，フロントフオーク; | |
38 |
|
|
5E5-23168-00-00
Крышка передней вилки ．キヤツプ，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Пружинное стопорное кольцо ．サークリツプ; | |
39 |
|
|
3J2-23183-00-00
Пружинное стопорное кольцо ．サークリツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Клапан воздушный ．エアバルブコンプリート; | |
40 |
|
|
4V4-23190-L0-00
Клапан воздушный ．エアバルブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Air Valve Comp ．エアバルブコンプリート; | |
40 |
|
|
3J2-23190-00-00
Air Valve Comp ．エアバルブコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Болт ．プラグ，ドレーン; | |
41 |
|
|
98517-04006-00
Болт ．プラグ，ドレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Заглушка дренажная ．プラグ，ドレーン; | |
41 |
|
|
122-23119-01-00
Заглушка дренажная ．プラグ，ドレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Болт ．ボルト ２; | |
42 |
|
|
97017-08060-00
Болт ．ボルト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ．ボルト ２; | |
42 |
|
|
4G0-23356-00-00
Болт ．ボルト ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
43 |
|
|
3D8-23181-00-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
43 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Nut, Hex ．ナツト; | |
44 |
|
|
997-80086-00-00
Nut, Hex ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка ．ナツト; | |
44 |
|
|
95311-08600-00
Гайка ．ナツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Шайба ．ワツシヤ，スプリング; | |
45 |
|
|
92990-08100-00
Шайба ．ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，スプリング; | |
45 |
|
|
92901-08100-00
Шайба ．ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Шайба ．ワツシヤ，プレート; | |
46 |
|
|
92990-08600-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート; | |
46 |
|
|
90201-08544-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Кронштейн нижний アンダブラケツトコンプリート; | |
47 |
|
|
5A8-23340-10-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Болт | |
48 |
|
|
90101-08340-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
48 |
|
|
90109-08397-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
49 | | Гайка корончатая ナツト，クラウン; | |
49 |
|
|
95303-08800-00
Гайка корончатая ナツト，クラウン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
50 | | Шайба ワツシヤ，スプリング; | |
50 |
|
|
92990-08100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
50 |
|
|
92901-08100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
51 | | Шайба ワツシヤ，プレート; | |
51 |
|
|
92990-08600-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
51 |
|
|
90201-08544-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
