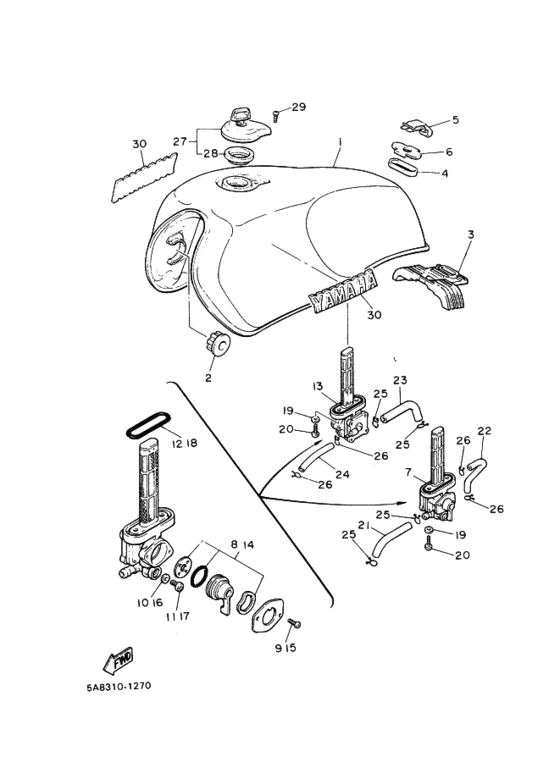

1 | | Топливный бак フユエルタンクコンプリート; クリスタルシルバー | |
1 |
|
|
5A8-24110-00-20
Топливный бак フユエルタンクコンプリート; クリスタルシルバー
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Дэмпфер соединения ダンパ，ロケーテイング １; | |
2 |
|
|
4H7-24181-00-00
Дэмпфер соединения ダンパ，ロケーテイング １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Отбойник ダンパ，ロケーテイング ２; | |
3 |
|
|
5A8-24182-00-00
Отбойник ダンパ，ロケーテイング ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Демпфер ダンパ，ロケーテイング ３; | |
4 |
|
|
4H7-24183-00-00
Демпфер ダンパ，ロケーテイング ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Дэмпфер соединения ダンパ，ロケーテイング ３; | |
4 |
|
|
4K0-24183-00-00
Дэмпфер соединения ダンパ，ロケーテイング ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Зажим | |
5 |
|
|
4X7-2411M-00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Шайба ワツシヤ，スプリング; | |
6 |
|
|
4K0-24186-00-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Насос топливный | |
7 |
|
|
10L-24500-09-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Топливный кран | |
7 |
|
|
4X7-24500-00-00
Топливный кран
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Fuel Cock Valve Set ．フユエルコツクバルブセツト; | |
8 |
|
|
10L-W0092-00-00
Fuel Cock Valve Set ．フユエルコツクバルブセツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Fuel Cock Valve Set ．フユエルコツクバルブセツト; | |
8 |
|
|
3H3-W0092-00-00
Fuel Cock Valve Set ．フユエルコツクバルブセツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Винт ．スクリユ，パンヘツド; | |
9 |
|
|
98580-03008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
9 |
|
|
98501-03008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка ．ガスケツト; | |
10 |
|
|
2G2-24522-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Винт ．スクリユ，パンヘツド; | |
11 |
|
|
97885-06008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
11 |
|
|
98501-06008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка ．Ｏ−リング; | |
12 |
|
|
2W6-24512-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Насос топливный | |
13 |
|
|
10L-24500-09-00
Насос топливный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Топливный кран | |
13 |
|
|
4X7-24510-00-00
Топливный кран
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Fuel Cock Valve Set ．フユエルコツクバルブセツト; | |
14 |
|
|
10L-W0092-00-00
Fuel Cock Valve Set ．フユエルコツクバルブセツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Fuel Cock Valve Set ．フユエルコツクバルブセツト; | |
14 |
|
|
3H3-W0092-00-00
Fuel Cock Valve Set ．フユエルコツクバルブセツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Винт ．スクリユ，パンヘツド; | |
15 |
|
|
98580-03008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
15 |
|
|
98501-03008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．ガスケツト; | |
16 |
|
|
2G2-24522-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Винт ．スクリユ，パンヘツド; | |
17 |
|
|
97885-06008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт ．スクリユ，パンヘツド; | |
17 |
|
|
98501-06008-00
Винт ．スクリユ，パンヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка ．Ｏ−リング; | |
18 |
|
|
2W6-24512-00-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Шайба ワツシヤ，プレート; | |
19 |
|
|
902-02051-87-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
19 |
|
|
90202-06010-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
90149-06011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Hose (L120) ホース; | |
21 |
|
|
90445-113E8-00
Hose (L120) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L120) ホース; | |
21 |
|
|
90445-11542-00
Hose (L120) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Hose (L685) ホース; | |
22 |
|
|
90445-090G9-00
Hose (L685) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L685) ホース; | |
22 |
|
|
90445-09578-00
Hose (L685) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Трубопровод | |
23 |
|
|
29L-24311-00-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Трубопровод | |
23 |
|
|
4X7-24311-00-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Hose (L685) ホース; | |
24 |
|
|
90445-090G9-00
Hose (L685) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L685) ホース; | |
24 |
|
|
90445-09578-00
Hose (L685) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим | |
25 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим | |
25 |
|
|
90467-100A1-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
25 |
|
|
90467-10008-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Clip 101235600 | |
26 |
|
|
90467-08003-00
Clip 101235600
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Крышка | |
27 |
|
|
4X7-24602-10-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
27 |
|
|
4X7-24602-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Прокладка стакана ．ガスケツト，キヤツプ; | |
28 |
|
|
4X7-24612-00-00
Прокладка стакана ．ガスケツト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Винт | |
29 |
|
|
985-17050-10-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
29 |
|
|
98506-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Эмблема | |
30 |
|
|
3X0-24161-01-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
