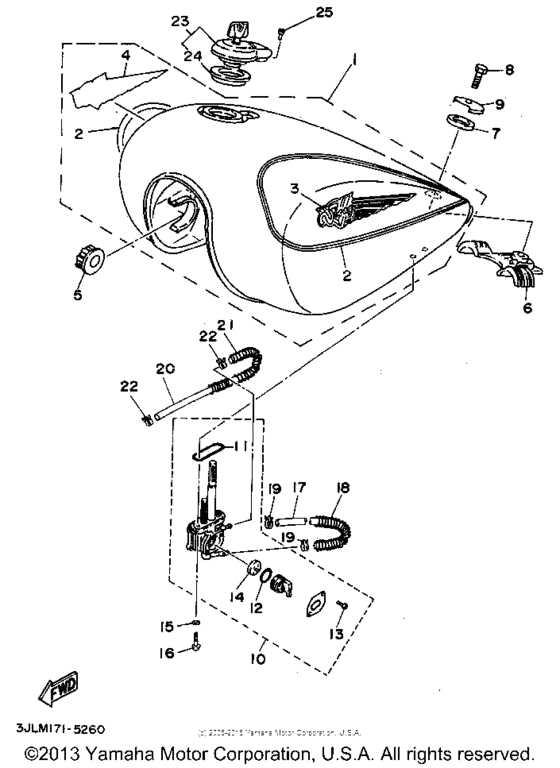

1 | | Fuel Tank Comp UR CUTE GREEN/ VMAX BLUE | |
1 |
|
|
1RM-24110-00-W1
Fuel Tank Comp UR CUTE GREEN/ VMAX BLUE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Fuel Tank Comp UR MATURE RED/ NEW PEARL WHITE | |
2 |
|
|
1RM-24110-00-X9
Fuel Tank Comp UR MATURE RED/ NEW PEARL WHITE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Комплект наклеек for Color CUTE GREEN CGN / 00MK | |
2 |
|
|
3JL-24240-80-00
Комплект наклеек for Color CUTE GREEN CGN / 00MK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Комплект наклеек for Color MATURE RED MRE / 00FE | |
3 |
|
|
3JL-24240-70-00
Комплект наклеек for Color MATURE RED MRE / 00FE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Эмблема Use for Color MATURE RED MRE / 00FE | |
3 |
|
|
3JL-24161-10-00
Эмблема Use for Color MATURE RED MRE / 00FE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Эмблема Use for Color CUTE GREEN CGN / 00MK | |
4 |
|
|
3JL-24161-20-00
Эмблема Use for Color CUTE GREEN CGN / 00MK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Эмблема Use for Color MATURE RED MRE / 00FE | |
4 |
|
|
3JL-24162-10-00
Эмблема Use for Color MATURE RED MRE / 00FE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Эмблема Use for Color CUTE GREEN CGN / 00MK | |
5 |
|
|
3JL-24162-20-00
Эмблема Use for Color CUTE GREEN CGN / 00MK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Дэмпфер соединения | |
5 |
|
|
4H7-24181-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Дэмпфер соединения | |
6 |
|
|
42X-24182-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Дэмпфер соединения | |
7 |
|
|
42X-24183-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
97013-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
8 |
|
|
97313-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
42X-24186-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Fuel Cock Assembly 1 | |
10 |
|
|
3AL-24500-00-00
Fuel Cock Assembly 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Прокладка | |
11 |
|
|
4X8-24512-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Уплотнение | |
12 |
|
|
1JK-24534-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Винт | |
13 |
|
|
98580-03008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Клапан | |
14 |
|
|
3H3-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
90149-06011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Pipe 10 10 | |
17 |
|
|
3AL-24321-00-00
Pipe 10 10
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Пружина компрессии | |
18 |
|
|
90501-08728-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Зажим | |
19 |
|
|
90467-10135-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шланг | |
20 |
|
|
42X-2416A-00-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг | |
20 |
|
|
3AL-2416A-00-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Пружина компрессии | |
21 |
|
|
90501-085L6-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина компрессора | |
21 |
|
|
90501-08410-00
Пружина компрессора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Зажим | |
22 |
|
|
90467-08092-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
4X7-24602-10-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
23 |
|
|
4X7-24602-04-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Прокладка стакана | |
24 |
|
|
4X7-24612-00-00
Прокладка стакана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Bolt, Hexagon Socket Head | |
25 |
|
|
91314-05010-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head | |
25 |
|
|
91311-05010-00
Bolt, Hexagon Socket Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
