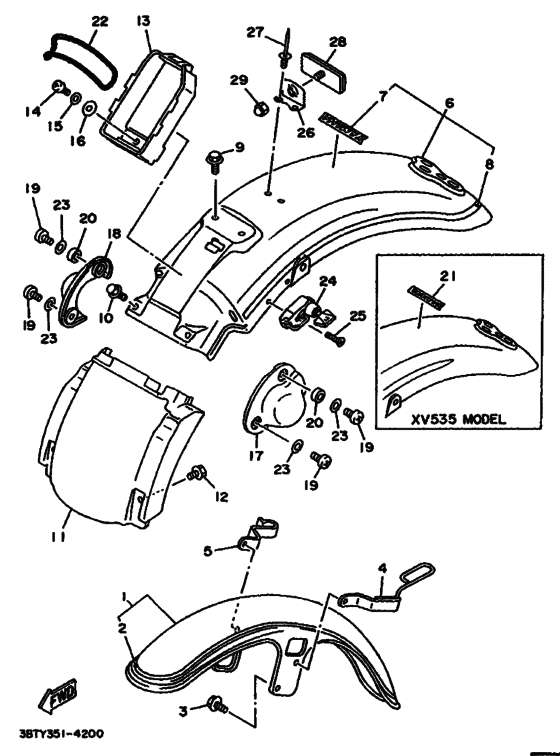

1 | | Крыло переднее RED-E SPARKLE/SALT LAKE SILVER FOR XV535S | |
1 |
|
|
2GV-Y2151-40-1X
Крыло переднее RED-E SPARKLE/SALT LAKE SILVER FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Front Fender Comp DARK VIOLET COCKTAIL 1 FOR XV535 | |
1 |
|
|
2GV-21510-01-P7
Front Fender Comp DARK VIOLET COCKTAIL 1 FOR XV535
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Fender Comp DARK VIOLET COCKTAIL 1 FOR XV535 | |
1 |
|
|
2GV-21510-00-P7
Front Fender Comp DARK VIOLET COCKTAIL 1 FOR XV535
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Набор графических изображений, переднего крыла FOR XV535S | |
2 |
|
|
3JB-21570-40-00
Набор графических изображений, переднего крыла FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
95024-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
3 |
|
|
95023-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Holder,wire 1 | |
4 |
|
|
2GV-21597-00-00
Holder,wire 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Holder, Wire 2 | |
5 |
|
|
2GV-21598-00-00
Holder, Wire 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Rear Fender Comp RED-E SPARKLE/SALT LAKE SILVER FOR XV535S | |
6 |
|
|
3JB-Y2161-50-1X
Rear Fender Comp RED-E SPARKLE/SALT LAKE SILVER FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Rear Fender Comp DARK VIOLET COCKTAIL 1 FOR XV535 | |
6 |
|
|
3JB-21610-00-P2
Rear Fender Comp DARK VIOLET COCKTAIL 1 FOR XV535
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Эмблема FOR XV535S | |
7 |
|
|
99244-00080-00
Эмблема FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема FOR XV535S | |
7 |
|
|
99234-00080-00
Эмблема FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Graphic Set,rear Fender FOR XV535S | |
8 |
|
|
3JC-2165A-10-00
Graphic Set,rear Fender FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Набор графических изображений, заднего крыла FOR XV535S | |
8 |
|
|
3JB-2165A-40-00
Набор графических изображений, заднего крыла FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
95817-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
9 |
|
|
95816-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
10 |
|
|
95826-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Брызговик RED-E SPARKLE FOR XV535S | |
11 |
|
|
2GV-21629-00-MV
Брызговик RED-E SPARKLE FOR XV535S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Брызговик DARK VIOLET COCKTAIL 1 FOR XV535 | |
11 |
|
|
2GV-21629-00-P2
Брызговик DARK VIOLET COCKTAIL 1 FOR XV535
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Bolt(8Cp) | |
12 |
|
|
97017-06014-00
Bolt(8Cp)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
12 |
|
|
90119-06123-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Короб | |
13 |
|
|
2GV-2160E-00-00
Короб
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Винт | |
14 |
|
|
98507-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
14 |
|
|
98506-06014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
92907-06600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
15 |
|
|
92906-06600-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
90201-06020-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба | |
16 |
|
|
90201-06057-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
16 |
|
|
90201-06059-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Крышка 1 | |
17 |
|
|
2GV-2163A-00-00
Крышка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Облицовка | |
18 |
|
|
2GV-2163E-00-00
Облицовка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Винт, бандаж | |
19 |
|
|
98904-08014-00
Винт, бандаж
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
19 |
|
|
90154-08065-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Кольцо/шайба | |
20 |
|
|
90560-08326-00
Кольцо/шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Эмблема FOR XV535 | |
21 |
|
|
99245-00080-00
Эмблема FOR XV535
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема FOR XV535 | |
21 |
|
|
99235-00080-00
Эмблема FOR XV535
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Прокладка | |
22 |
|
|
932-10713-60-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба | |
23 |
|
|
92907-08200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба | |
23 |
|
|
92990-08200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
23 |
|
|
92901-08200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Вешалка для шлема | |
24 |
|
|
26H-21308-01-00
Вешалка для шлема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Вешалка для шлема | |
24 |
|
|
26H-21308-00-00
Вешалка для шлема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Болт | |
25 |
|
|
90149-06154-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Кронштейн | |
26 |
|
|
3JB-21641-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Глухая заклепка | |
27 |
|
|
90267-48104-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Отражатель | |
28 |
|
|
3Y6-85130-02-00
Отражатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Гайка | |
29 |
|
|
95307-05800-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
29 |
|
|
95306-05800-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
