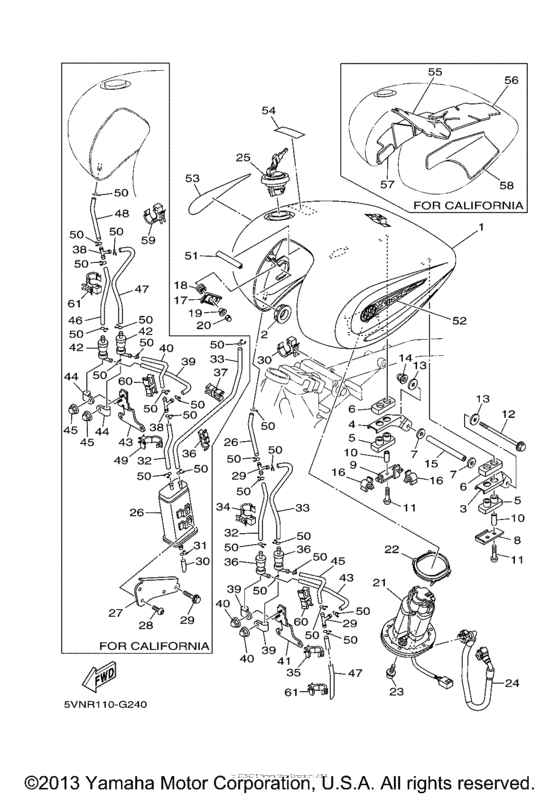

1 | | Fuel Tank Comp for Color DARK PURPLISH BLUE METALLIC L DPBML / 0865 | |
1 |
|
|
5VN-Y2410-00-02
Fuel Tank Comp for Color DARK PURPLISH BLUE METALLIC L DPBML / 0865
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Дэмпфер соединения | |
2 |
|
|
4H7-24181-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Дэмпфер соединения | |
2 |
|
|
2YK-24181-10-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Bracket, Fuel Tank 1 | |
3 |
|
|
5MB-24191-00-00
Bracket, Fuel Tank 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Bracket, Fuel Tank 2 | |
4 |
|
|
5MB-24192-00-00
Bracket, Fuel Tank 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Дэмпфер соединения | |
5 |
|
|
5MB-24181-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Дэмпфер соединения | |
6 |
|
|
5MB-24182-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Дэмпфер соединения | |
7 |
|
|
5MB-24183-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Шайба специальная | |
8 |
|
|
5MB-24186-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба специальная | |
9 |
|
|
5VN-24186-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Манжета | |
10 |
|
|
903-87060-62-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
92017-06035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Болт | |
12 |
|
|
95817-06140-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
12 |
|
|
958-27061-40-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба | |
13 |
|
|
90201-06066-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
13 |
|
|
90201-064R0-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Гайка корончатая | |
14 |
|
|
90176-06055-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Манжета | |
15 |
|
|
903-87060-61-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Зажим | |
16 |
|
|
90464-08189-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Bracket, Fuel Tank 1 | |
17 |
|
|
4WM-24291-00-00
Bracket, Fuel Tank 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Уплотнитель резиновый | |
18 |
|
|
4WM-24339-00-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | Манжета | |
19 |
|
|
90387-050T5-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Гайка корончатая | |
20 |
|
|
95302-05800-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Топливная помпа | |
21 |
|
|
5VN-13907-11-00
Топливная помпа
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Fuel Pump Comp | |
21 |
|
|
5VN-13907-10-00
Fuel Pump Comp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Прокладка | |
22 |
|
|
5VN-24486-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Болт под шестигранник | |
23 |
|
|
90110-05028-00
Болт под шестигранник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
24 | | Трубопровод | |
24 |
|
|
5VN-13971-00-00
Трубопровод
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Крышка | |
25 |
|
|
4NK-24602-20-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
25 |
|
|
4NK-24602-11-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Pipe 10 10 | |
26 |
|
|
5VN-24321-30-00
Pipe 10 10
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Адсорбер с активированным углем | |
26 |
|
|
5PX-24170-00-00
Адсорбер с активированным углем
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Держатель | |
27 |
|
|
5VN-2742L-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Винт с прямой шляпкой | |
28 |
|
|
901-11061-03-00
Винт с прямой шляпкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt,hex. Socket But | |
28 |
|
|
901-11061-02-00
Bolt,hex. Socket But
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Болт с шайбой 5VNS CA | |
29 |
|
|
90105-06009-00
Болт с шайбой 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Направляющая трубки AWXL 5VNR U49 | |
29 |
|
|
90413-07007-00
Направляющая трубки AWXL 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Pipe 14 14 AWXLC 5VNS CA | |
30 |
|
|
3D8-24325-00-00
Pipe 14 14 AWXLC 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Зажим 5VNR U49 | |
30 |
|
|
90464-25217-00
Зажим 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Зажим | |
31 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Зажим | |
31 |
|
|
90467-100A1-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
31 |
|
|
904-67100-41-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Pipe 11 11 AWXLC 5VNS CA | |
32 |
|
|
5VN-24322-20-00
Pipe 11 11 AWXLC 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Pipe 15 15 AWXL 5VNR U49 | |
32 |
|
|
5VN-243A1-00-00
Pipe 15 15 AWXL 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Pipe, Overflow 5VNS CA | |
33 |
|
|
5VN-24318-10-00
Pipe, Overflow 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Pipe 16 16 AWXL 5VNR U49 | |
33 |
|
|
5VN-243A2-00-00
Pipe 16 16 AWXL 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим | |
34 |
|
|
90464-25217-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Зажим | |
35 |
|
|
90464-10190-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Зажим 5VNS CA | |
36 |
|
|
904-64090-22-00
Зажим 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Roll Over Valve Assy | |
36 |
|
|
5RB-24180-00-00
Roll Over Valve Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Зажим 5VNR U49 | |
37 |
|
|
90464-09014-00
Зажим 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Направляющая трубки | |
38 |
|
|
90413-07007-00
Направляющая трубки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Pipe 17 17 AWXLC 5VNS CA | |
39 |
|
|
5VN-243A3-00-00
Pipe 17 17 AWXLC 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Зажим 5VNR U49 | |
39 |
|
|
904-64150-14-00
Зажим 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Clamp(4Tr) 5VNR U49 | |
39 |
|
|
90461-15139-00
Clamp(4Tr) 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Pipe 18 18 AWXLC 5VNS CA | |
40 |
|
|
5VN-243A4-00-00
Pipe 18 18 AWXLC 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Гайка корончатая 5VNR U49 | |
40 |
|
|
90176-05054-00
Гайка корончатая 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Опора | |
41 |
|
|
5VN-24662-10-00
Опора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Roll Over Valve Assy | |
42 |
|
|
5RB-24180-00-00
Roll Over Valve Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Опора 5VNS CA | |
43 |
|
|
5VN-24662-10-00
Опора 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Pipe 17 17 AWXL 5VNR U49 | |
43 |
|
|
5VN-243A3-00-00
Pipe 17 17 AWXL 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Зажим | |
44 |
|
|
904-64150-14-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Clamp(4Tr) | |
44 |
|
|
90461-15139-00
Clamp(4Tr)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Pipe 18 18 AWXLC 5VNS CA | |
45 |
|
|
5VN-243A4-00-00
Pipe 18 18 AWXLC 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Гайка корончатая 5VNR U49 | |
45 |
|
|
90176-05054-00
Гайка корончатая 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Pipe 15 15 | |
46 |
|
|
5VN-243A1-00-00
Pipe 15 15
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Pipe 11 11 AWXLC 5VNS CA | |
47 |
|
|
5VN-24322-10-00
Pipe 11 11 AWXLC 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Pipe 16 16 AWXL 5VNR U49 | |
47 |
|
|
5VN-243A2-00-00
Pipe 16 16 AWXL 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Pipe 10 10 | |
48 |
|
|
5VN-24321-30-00
Pipe 10 10
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Зажим | |
49 |
|
|
90464-20191-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Зажим 5VNS CA | |
50 |
|
|
90467-090A2-00
Зажим 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим 5VNS CA | |
50 |
|
|
90467-09103-00
Зажим 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Mold, Fuel Tank | |
51 |
|
|
1HX-24188-01-00
Mold, Fuel Tank
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Mold, Fuel Tank | |
51 |
|
|
4BP-24188-00-00
Mold, Fuel Tank
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Эмблема | |
52 |
|
|
35S-2416B-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Эмблема | |
53 |
|
|
35S-2417B-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Этикетка с предупреждением | |
54 |
|
|
5GK-2118K-00-00
Этикетка с предупреждением
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Дэмпфер | |
55 |
|
|
5VN-24145-00-00
Дэмпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Дэмпфер платы 1 | |
56 |
|
|
5VN-2414H-00-00
Дэмпфер платы 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Дэмпфер платы 2 | |
57 |
|
|
5VN-2414J-00-00
Дэмпфер платы 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Damper, Plate 3 | |
58 |
|
|
5VN-2414K-00-00
Damper, Plate 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Зажим | |
59 |
|
|
90464-25217-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Зажим | |
60 |
|
|
90464-10M59-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Зажим 5VNS CA | |
61 |
|
|
90464-25217-00
Зажим 5VNS CA
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Зажим 5VNR U49 | |
61 |
|
|
90464-10190-00
Зажим 5VNR U49
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
