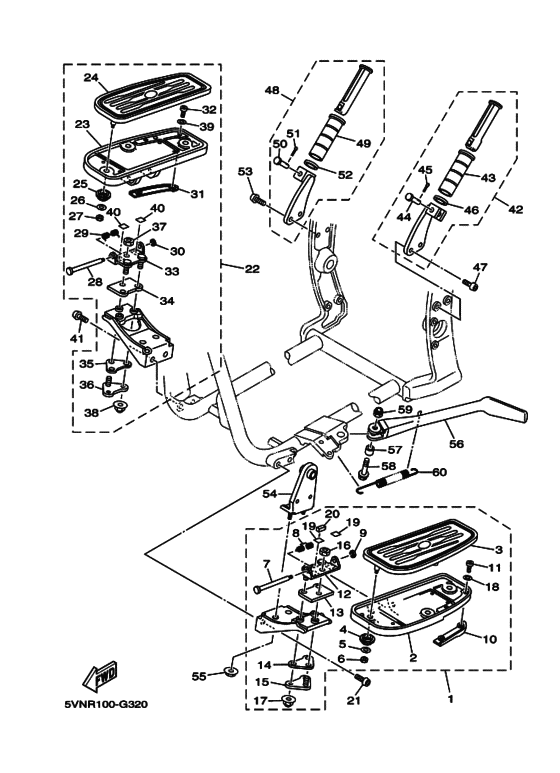

1 | | Front Footrest Assy (Left) | |
1 |
|
|
5VN-27410-10-00
Front Footrest Assy (Left)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Footrest | |
2 |
|
|
4NK-27451-10-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Крышка, подставки для ног | |
3 |
|
|
4WM-27413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Damper, Footrest | |
4 |
|
|
4WM-27414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба | |
5 |
|
|
90201-05033-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Гайка U | |
6 |
|
|
95617-05100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка U | |
6 |
|
|
95607-05100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Вал | |
7 |
|
|
3D8-27427-00-00
Вал
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Пружина | |
8 |
|
|
4NK-27426-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Пружинное стопорное кольцо | |
9 |
|
|
99001-06600-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Держатель проводки | |
10 |
|
|
4WM-27496-00-00
Держатель проводки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Винт | |
11 |
|
|
985-17050-10-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
11 |
|
|
90157-05095-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Кронштейн подножки 2 | |
12 |
|
|
5VN-27422-00-00
Кронштейн подножки 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Damper, Footrest | |
13 |
|
|
5VN-27414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Damper, Footrest 2 | |
14 |
|
|
5VN-27424-00-00
Damper, Footrest 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Plate, Stopper | |
15 |
|
|
5VN-27123-00-00
Plate, Stopper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка | |
16 |
|
|
95317-06600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка | |
17 |
|
|
901-76060-07-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба | |
18 |
|
|
92907-05200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Валик | |
19 |
|
|
1D7-27485-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Стопор | |
20 |
|
|
5VN-2743E-00-00
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Bolt,hex. Socket Button | |
21 |
|
|
901-11100-19-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
21 |
|
|
90111-10004-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Front Footrest Assy (Right) | |
22 |
|
|
5VN-27420-10-00
Front Footrest Assy (Right)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Footrest | |
23 |
|
|
4NK-27461-10-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Крышка, подставки для ног | |
24 |
|
|
4WM-27423-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Damper, Footrest | |
25 |
|
|
4WM-27414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Шайба | |
26 |
|
|
90201-05033-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Гайка U | |
27 |
|
|
95617-05100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка U | |
27 |
|
|
95607-05100-00
Гайка U
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Вал | |
28 |
|
|
3D8-27427-00-00
Вал
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Пружина | |
29 |
|
|
4NK-27426-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Пружинное стопорное кольцо | |
30 |
|
|
99001-06600-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Держатель проводки | |
31 |
|
|
4WM-27497-00-00
Держатель проводки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Винт | |
32 |
|
|
985-17050-10-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
32 |
|
|
90157-05095-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Кронштейн подножки 2 | |
33 |
|
|
5VN-27422-00-00
Кронштейн подножки 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Damper, Footrest | |
34 |
|
|
5VN-27414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Damper, Footrest 2 | |
35 |
|
|
5VN-27424-00-00
Damper, Footrest 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Plate, Stopper | |
36 |
|
|
5VN-27123-00-00
Plate, Stopper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Гайка | |
37 |
|
|
95317-06600-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Гайка | |
38 |
|
|
901-76060-07-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба | |
39 |
|
|
92907-05200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Валик | |
40 |
|
|
1D7-27485-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Bolt,hex. Socket Button | |
41 |
|
|
901-11100-19-00
Bolt,hex. Socket Button
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
41 |
|
|
90111-10004-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Rear Footrest Assy 1 | |
42 |
|
|
4WM-27430-11-00
Rear Footrest Assy 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Cover, Rear Footrest | |
43 |
|
|
4WM-27433-00-00
Cover, Rear Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Штифт | |
44 |
|
|
90240-06146-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Pin. Cotter | |
45 |
|
|
914-90200-25-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Pin. Cotter | |
45 |
|
|
91490-20015-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
45 |
|
|
91401-20015-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Шайба | |
46 |
|
|
90201-210U0-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
90111-08002-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Rear Footrest Assy 2 | |
48 |
|
|
4WM-27440-11-00
Rear Footrest Assy 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Cover, Rear Footrest | |
49 |
|
|
4WM-27433-00-00
Cover, Rear Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Штифт | |
50 |
|
|
90240-06146-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Pin. Cotter | |
51 |
|
|
914-90200-25-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Pin. Cotter | |
51 |
|
|
91490-20015-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
51 |
|
|
91401-20015-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Шайба | |
52 |
|
|
90201-210U0-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Болт | |
53 |
|
|
90111-08002-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Держатель | |
54 |
|
|
5VN-27443-00-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Гайка самоконтрящаяся | |
55 |
|
|
901-85081-69-00
Гайка самоконтрящаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся | |
55 |
|
|
95607-08200-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | Подставка | |
56 |
|
|
4WM-27311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Манжета | |
57 |
|
|
90387-1007K-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Болт | |
58 |
|
|
95814-10040-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
58 |
|
|
90105-10778-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Гайка, самоблокирующаяся | |
59 |
|
|
90185-10037-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Пружина натяжения | |
60 |
|
|
90506-29358-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
