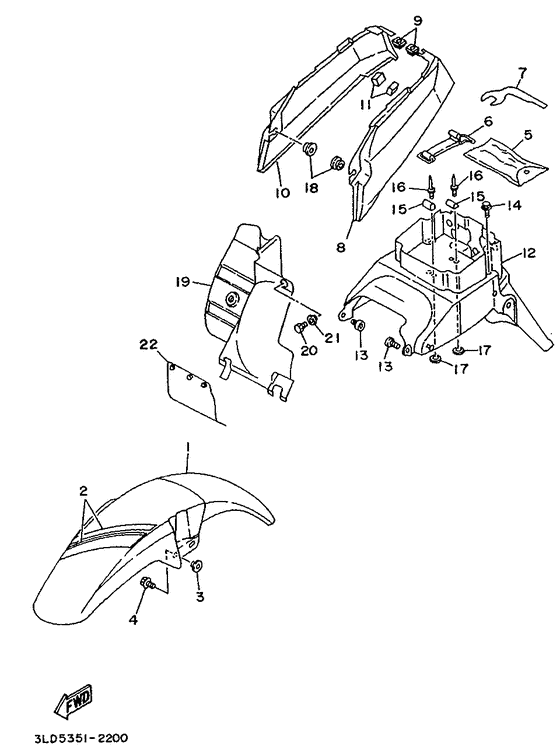

01 | | Переднее крыло | |
01 |
|
|
3LD-21511-00-2X
Переднее крыло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Переднее крыло Ur for sw dark violet coctail | |
01 |
|
|
3LD-21511-00-P0
Переднее крыло Ur for sw dark violet coctail
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Not Available | |
01 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Переднее крыло Ur for are apple red | |
01 |
|
|
3LD-21511-00-LG
Переднее крыло Ur for are apple red
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
01 | | Переднее крыло | |
01 |
|
|
3LD-21511-00-4X
Переднее крыло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Переднее крыло Ur for vmb frost silver | |
01 |
|
|
3LD-21511-00-9G
Переднее крыло Ur for vmb frost silver
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Набор графических изображений, переднего крыла Ur for vmb | |
02 |
|
|
3LD-21570-B0-00
Набор графических изображений, переднего крыла Ur for vmb
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Набор графических изображений, переднего крыла Ur for are | |
02 |
|
|
3LD-21570-A0-00
Набор графических изображений, переднего крыла Ur for are
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Not Available | |
02 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Набор графических изображений, переднего крыла Ur for sw | |
02 |
|
|
3LD-21570-90-00
Набор графических изображений, переднего крыла Ur for sw
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Манжета | |
03 |
|
|
90387-062L2-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
03 |
|
|
90387-061F9-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
04 | | Болт с шайбой | |
04 |
|
|
90119-06063-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
05 | | Комплект инструментов | |
05 |
|
|
3LD-28100-00-00
Комплект инструментов
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Хомут | |
06 |
|
|
36X-2811G-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Spanner, Special | |
07 |
|
|
2KT-28135-00-00
Spanner, Special
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка 1 Ur for sw dark violet cocktail | |
08 |
|
|
3LD-2163A-00-P0
Крышка 1 Ur for sw dark violet cocktail
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка 1 Ur for are apple red | |
08 |
|
|
3LD-2163A-00-LG
Крышка 1 Ur for are apple red
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Not Available | |
08 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка 1 Ur for vmb vmax blue | |
08 |
|
|
3LD-2163A-00-AU
Крышка 1 Ur for vmb vmax blue
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Гайка пружинная | |
09 |
|
|
901-83051-A0-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
09 |
|
|
90183-05024-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Not Available | |
10 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Облицовка Ur for sw dark violet cocktail | |
10 |
|
|
3LD-2163E-00-P0
Облицовка Ur for sw dark violet cocktail
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Облицовка | |
10 |
|
|
3LD-2163E-00-EG
Облицовка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Облицовка Ur for are apple red | |
10 |
|
|
3LD-2163E-00-LG
Облицовка Ur for are apple red
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Облицовка Ur for vmb vmax blue | |
10 |
|
|
3LD-2163E-00-AU
Облицовка Ur for vmb vmax blue
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Крышка | |
11 |
|
|
1WG-2143A-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Дэмпфер соединения | |
11 |
|
|
4J2-21778-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Крепление гос.номера | |
12 |
|
|
3LD-21685-00-00
Крепление гос.номера
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
92017-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
13 |
|
|
90109-086A0-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
95817-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
14 |
|
|
95811-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Крюк | |
15 |
|
|
43G-14436-00-00
Крюк
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Глухая заклепка | |
16 |
|
|
90267-40029-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Глухая заклепка | |
16 |
|
|
90267-40073-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба | |
17 |
|
|
92990-04200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | Уплотнитель резиновый | |
18 |
|
|
90480-13014-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
18 |
|
|
90480-13398-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Брызговик | |
19 |
|
|
3LD-21629-00-00
Брызговик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Болт | |
20 |
|
|
97017-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt(85G) | |
20 |
|
|
97026-06012-00
Bolt(85G)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Манжета | |
21 |
|
|
90387-062M9-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Заслонка | |
22 |
|
|
30X-21621-00-00
Заслонка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
