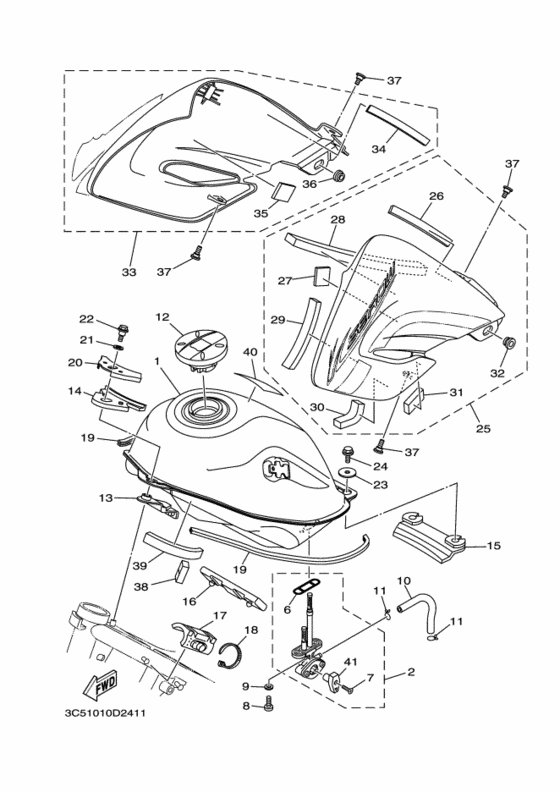

1 | | Топливный бак フユエルタンクコンプリート; ＤＲＭＤ | |
1 |
|
|
3C5-24110-10-P1
Топливный бак フユエルタンクコンプリート; ＤＲＭＤ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Топливный кран 参照 | |
2 |
|
|
3C5-24500-00-00
Топливный кран 参照
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Прокладка ．ガスケツト; | |
6 |
|
|
1P6-24512-00-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Screw, Lever Fitting ．スクリユ，レバーフイツテイング; | |
7 |
|
|
3D5-24535-00-00
Screw, Lever Fitting ．スクリユ，レバーフイツテイング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
90149-06011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
9 |
|
|
90202-05193-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Hose (L110) | |
10 |
|
|
90445-10752-00
Hose (L110)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L110) ホース ; Ｌ１１０ | |
10 |
|
|
90445-10007-00
Hose (L110) ホース ; Ｌ１１０
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Зажим | |
11 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
11 |
|
|
90467-09006-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | キヤツプアセンブリ | |
12 |
|
|
5VK-24602-20-00
キヤツプアセンブリ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
12 |
|
|
5VK-24602-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Демпфер ダンパ，ロケーテイング １; | |
13 |
|
|
3C5-24181-00-00
Демпфер ダンパ，ロケーテイング １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Демпфер ダンパ，ロケーテイング ３; | |
14 |
|
|
3C5-24183-00-00
Демпфер ダンパ，ロケーテイング ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Отбойник ダンパ，ロケーテイング ２; | |
15 |
|
|
3C5-24182-00-00
Отбойник ダンパ，ロケーテイング ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Damper, Locating 5 ダンパ，ロケーテイング ５; | |
16 |
|
|
3C5-24185-00-00
Damper, Locating 5 ダンパ，ロケーテイング ５;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Damper, Locating 4 ダンパ，ロケーテイング ４; | |
17 |
|
|
3C5-24184-00-00
Damper, Locating 4 ダンパ，ロケーテイング ４;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Хомут | |
18 |
|
|
1UA-82591-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Mold, Fuel Tank モール，フユエルタンク; | |
19 |
|
|
3C5-24188-00-00
Mold, Fuel Tank モール，フユエルタンク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
3C5-24186-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба ワツシヤ，プレート; | |
21 |
|
|
90202-10003-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
90109-063F1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба ワツシヤ，プレート; | |
23 |
|
|
90201-06074-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
958-17060-12-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，フランジ; | |
24 |
|
|
95827-06012-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Scoop Comp, Air 1 スクープ コンプ， エアー １; ＬＹＮＭ９， ＷＧ | |
25 |
|
|
3C5-Y217W-20-00
Scoop Comp, Air 1 スクープ コンプ， エアー １; ＬＹＮＭ９， ＷＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Демферная пластина ．ダンパ，プレート １; | |
26 |
|
|
3C5-2414H-00-00
Демферная пластина ．ダンパ，プレート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Отбойная плита ．ダンパ，プレート ２; | |
27 |
|
|
3C5-2414J-00-00
Отбойная плита ．ダンパ，プレート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Damper, Plate 3 ．ダンパ，プレート ３; | |
28 |
|
|
3C5-2414K-00-00
Damper, Plate 3 ．ダンパ，プレート ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Damper, Plate 4 ．ダンパ，プレート ４; | |
29 |
|
|
3C5-2414N-00-00
Damper, Plate 4 ．ダンパ，プレート ４;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Seal, Air Shroud 1 ．シール，エアシユラウド １; | |
30 |
|
|
3C5-24125-00-00
Seal, Air Shroud 1 ．シール，エアシユラウド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Seal, Air Shroud 2 ．シール，エア シユラウド ２; | |
31 |
|
|
3C5-24126-00-00
Seal, Air Shroud 2 ．シール，エア シユラウド ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Уплотнитель резиновый ．グロメツト; | |
32 |
|
|
90480-01559-00
Уплотнитель резиновый ．グロメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Scoop Comp., Air 2 ．スクープ コンプ，エアー ２; ＬＹＮＭ９， ＷＧ | |
33 |
|
|
3C5-Y217X-20-00
Scoop Comp., Air 2 ．スクープ コンプ，エアー ２; ＬＹＮＭ９， ＷＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Демферная пластина ．ダンパ，プレート １; | |
34 |
|
|
3C5-2414H-00-00
Демферная пластина ．ダンパ，プレート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Отбойная плита ．ダンパ，プレート ２; | |
35 |
|
|
3C5-2414J-00-00
Отбойная плита ．ダンパ，プレート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Уплотнитель резиновый ．グロメツト; | |
36 |
|
|
90480-01559-00
Уплотнитель резиновый ．グロメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Болт | |
37 |
|
|
90111-05011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
38 | | Damper, Plate 5 ダンパ，プレート ５; | |
38 |
|
|
3C5-2414P-00-00
Damper, Plate 5 ダンパ，プレート ５;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Insulator, Fuel Tank 1 インシユレーター，フユーエルタンク １; | |
39 |
|
|
3C5-2416F-00-00
Insulator, Fuel Tank 1 インシユレーター，フユーエルタンク １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Этикетка с предупреждением ラベル， コーシヨン; | |
40 |
|
|
3XC-2118K-10-00
Этикетка с предупреждением ラベル， コーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Рычаг насоса ．レバー; | |
41 |
|
|
3C5-24524-00-00
Рычаг насоса ．レバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
