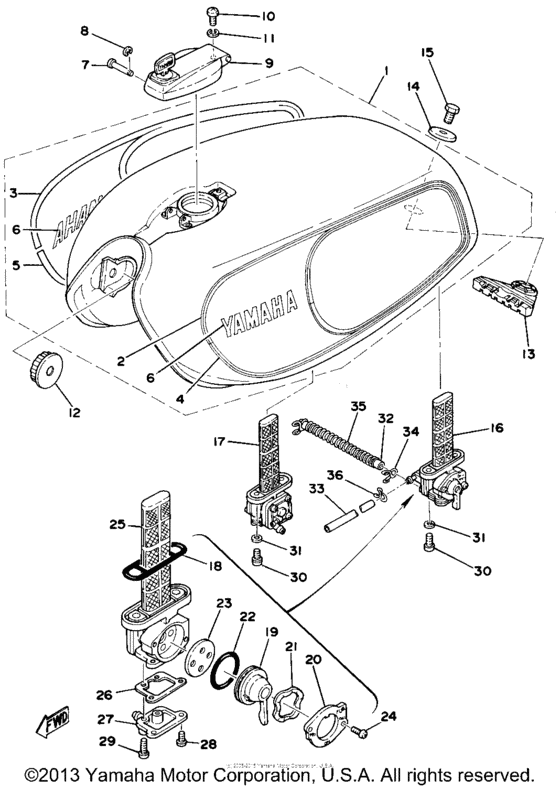

1 | | Топливный бак | |
1 |
|
|
1J7-24110-00-05
Топливный бак
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Топливный бак | |
1 |
|
|
1J7-24110-00-04
Топливный бак
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Graphic, Fuel Tnk 1 FOR CRYSTAL SILVER | |
2 |
|
|
2F3-24244-10-00
Graphic, Fuel Tnk 1 FOR CRYSTAL SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Graphic, Fuel Tnk 1 FOR CARMINE RED | |
2 |
|
|
2F3-24244-00-00
Graphic, Fuel Tnk 1 FOR CARMINE RED
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Graphic, Fuel Tnk 3 FOR CRYSTAL SILVER | |
3 |
|
|
2F3-24246-10-00
Graphic, Fuel Tnk 3 FOR CRYSTAL SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Graphic, Fuel Tnk 3 FOR CARMINE RED | |
3 |
|
|
2F3-24246-00-00
Graphic, Fuel Tnk 3 FOR CARMINE RED
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Graphic, Fuel Tnk 2 FOR CRYSTAL SILVER | |
4 |
|
|
2F3-24245-10-00
Graphic, Fuel Tnk 2 FOR CRYSTAL SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Graphic, Fuel Tnk 2 FOR CARMINE RED | |
4 |
|
|
2F3-24245-00-00
Graphic, Fuel Tnk 2 FOR CARMINE RED
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Graphic, Fuel Tnk 4 FOR CRYSTAL SILVER | |
5 |
|
|
2F3-24247-10-00
Graphic, Fuel Tnk 4 FOR CRYSTAL SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Graphic, Fuel Tnk 4 FOR CRYSTAL SILVER | |
5 |
|
|
2F3-24247-00-00
Graphic, Fuel Tnk 4 FOR CRYSTAL SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Эмблема | |
6 |
|
|
99241-00120-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема FOR CRYSTAL SILVER | |
6 |
|
|
1K8-24161-00-00
Эмблема FOR CRYSTAL SILVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Эмблема | |
6 |
|
|
992-45001-20-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема FOR CARMINE RED | |
6 |
|
|
1E5-92592-80-00
Эмблема FOR CARMINE RED
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Pin, Special Shape | |
7 |
|
|
90249-03123-00
Pin, Special Shape
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Пружинное стопорное кольцо | |
8 |
|
|
93430-02001-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Крышка | |
9 |
|
|
1E7-24602-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Винт | |
10 |
|
|
97885-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
10 |
|
|
98580-05010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
92990-05100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Демпфер | |
12 |
|
|
1J7-24181-01-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Дэмпфер соединения | |
13 |
|
|
1J7-24182-01-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
90209-08008-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
14 |
|
|
90209-08098-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Not Available | |
15 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт 661 | |
15 |
|
|
97313-08012-00
Болт 661
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Fuel Cock Assembly 1 | |
16 |
|
|
2F3-24500-00-00
Fuel Cock Assembly 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Fuel Cock Assembly 2 | |
17 |
|
|
2F3-24510-00-00
Fuel Cock Assembly 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка | |
18 |
|
|
1J7-24512-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Рычаг насоса | |
19 |
|
|
1J7-24524-10-00
Рычаг насоса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Not Available | |
19 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Рычаг насоса | |
19 |
|
|
1J7-24524-00-00
Рычаг насоса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Plate, Lvr Fitting | |
20 |
|
|
1J7-24525-10-00
Plate, Lvr Fitting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Plate, Lvr Fitting | |
20 |
|
|
1J7-24525-00-00
Plate, Lvr Fitting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба | |
21 |
|
|
1J7-24518-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Сальник | |
22 |
|
|
1J7-24534-00-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Клапан | |
23 |
|
|
16G-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Клапан | |
23 |
|
|
1J7-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Screw, Oval Head | |
24 |
|
|
986-01030-10-00
Screw, Oval Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Фильтр сетчатый | |
25 |
|
|
1J7-24514-02-00
Фильтр сетчатый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Прокладка | |
26 |
|
|
1J7-24522-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Крышка | |
27 |
|
|
1J7-24521-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Винт | |
28 |
|
|
98707-04008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
28 |
|
|
98701-04008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Винт с овальной головкой | |
29 |
|
|
98707-04016-00
Винт с овальной головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
29 |
|
|
987-01040-16-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
90149-06008-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба | |
31 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
32 | | Hose (L450) | |
32 |
|
|
90445-10144-00
Hose (L450)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг | |
32 |
|
|
90445-10133-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Not Available | |
33 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шланг | |
33 |
|
|
90445-07375-00
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим | |
34 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
34 |
|
|
90467-09006-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
35 | | Not Available | |
35 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружина компрессии | |
35 |
|
|
90504-06023-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Зажим | |
36 |
|
|
90467-07029-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
