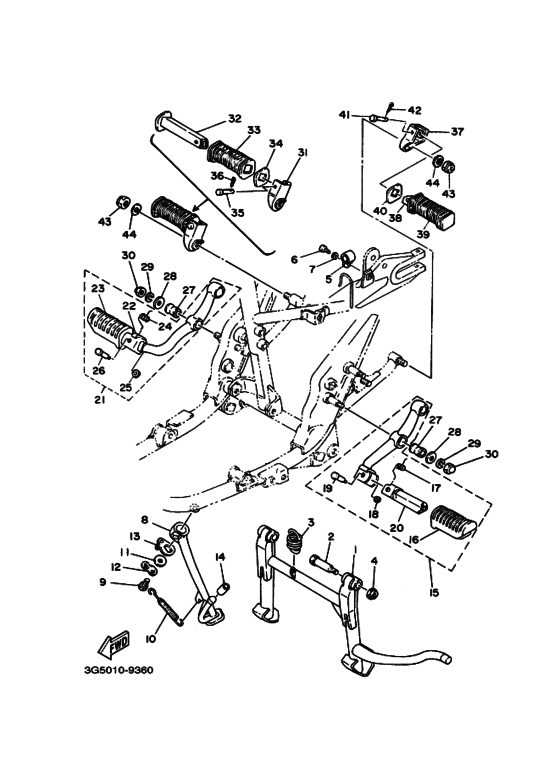

1 | | Подножка основная | |
1 |
|
|
1T3-27111-02-00
Подножка основная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Подножка основная | |
1 |
|
|
1T3-27111-01-00
Подножка основная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Болт | |
2 |
|
|
90109-10268-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Пружина | |
3 |
|
|
90506-50064-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка, самоблокирующаяся | |
4 |
|
|
90185-10060-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка, самоблокирующаяся | |
4 |
|
|
90185-10087-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Зажим | |
5 |
|
|
90461-08031-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
5 |
|
|
90461-10034-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
97080-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
6 |
|
|
97301-06012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба | |
7 |
|
|
92995-06100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
7 |
|
|
92901-06100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Подставка | |
8 |
|
|
1T3-27311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Bolt(6Td) | |
9 |
|
|
97080-08020-00
Bolt(6Td)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
97095-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
9 |
|
|
97301-08020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Пружина | |
10 |
|
|
90507-29009-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Шайба | |
11 |
|
|
90201-085E6-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
11 |
|
|
156-24186-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шайба | |
12 |
|
|
36Y-27322-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба | |
12 |
|
|
1T3-27322-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Hook, Side Stand | |
13 |
|
|
36Y-27352-00-00
Hook, Side Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Link, Side Stand | |
13 |
|
|
1T3-27315-00-00
Link, Side Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Стопор | |
14 |
|
|
1T3-27314-00-00
Стопор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Frt Footrest Assembly L フロントフートレストアセンブリ ; レフト; クロムメツキ | |
15 |
|
|
1T3-27410-00-93
Frt Footrest Assembly L フロントフートレストアセンブリ ; レフト; クロムメツキ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Крышка, подставки для ног | |
16 |
|
|
4L0-27423-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка, подставки для ног ．カバー，フートレスト; | |
16 |
|
|
1J7-27413-01-00
Крышка, подставки для ног ．カバー，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Пружина ．スプリング，トーシヨン; | |
17 |
|
|
90508-20023-00
Пружина ．スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба ．ワツシヤ，プレート; | |
18 |
|
|
90201-06042-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Штифт ．ピン; | |
19 |
|
|
90243-08006-00
Штифт ．ピン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Footrest | |
20 |
|
|
3CK-27451-00-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest, Bracket Left ．フートレスト; | |
20 |
|
|
1T3-27451-00-00
Footrest, Bracket Left ．フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Frt Footrest Assembly R フロントフートレストアセンブリ ; ライト; クロムメツキ | |
21 |
|
|
1T3-27420-00-93
Frt Footrest Assembly R フロントフートレストアセンブリ ; ライト; クロムメツキ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Footrest | |
22 |
|
|
3N6-27461-00-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest, Bracket Right ．フートレスト; | |
22 |
|
|
1T3-27461-00-00
Footrest, Bracket Right ．フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка, подставки для ног | |
23 |
|
|
4L0-27423-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка, подставки для ног ．カバー，フートレスト; | |
23 |
|
|
1J7-27413-01-00
Крышка, подставки для ног ．カバー，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Пружина ．スプリング，トーシヨン; | |
24 |
|
|
90508-20023-00
Пружина ．スプリング，トーシヨン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба ．ワツシヤ，プレート; | |
25 |
|
|
90201-06042-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Штифт ．ピン; | |
26 |
|
|
90243-08006-00
Штифт ．ピン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Damper, Footrest ダンパ，フートレスト; | |
27 |
|
|
256-27414-00-00
Damper, Footrest ダンパ，フートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба | |
28 |
|
|
90201-105R9-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
28 |
|
|
90201-10437-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Контрогайка | |
29 |
|
|
92990-10100-00
Контрогайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
29 |
|
|
92901-10100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка корончатая | |
30 |
|
|
90176-10009-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка корончатая | |
30 |
|
|
90176-10013-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Струбцина | |
31 |
|
|
3G1-27442-00-00
Струбцина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Упор для ног, задний フートレスト，リヤ ２; | |
32 |
|
|
447-27441-00-00
Упор для ног, задний フートレスト，リヤ ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Cover, Rr Footrest カバー，リヤフートレスト; | |
33 |
|
|
447-27433-00-00
Cover, Rr Footrest カバー，リヤフートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Шайба | |
34 |
|
|
90209-18070-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Штифт, вилкообразный наконечник | |
35 |
|
|
91701-06035-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Штифт | |
36 |
|
|
91490-16020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
36 |
|
|
91401-16012-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Струбцина | |
37 |
|
|
3G1-27432-00-00
Струбцина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Упор для ног, задний フートレスト，リヤ １; | |
38 |
|
|
447-27431-00-00
Упор для ног, задний フートレスト，リヤ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Cover, Rr Footrest カバー，リヤフートレスト; | |
39 |
|
|
447-27433-00-00
Cover, Rr Footrest カバー，リヤフートレスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Шайба | |
40 |
|
|
90209-18070-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Штифт, вилкообразный наконечник | |
41 |
|
|
91701-06035-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Штифт | |
42 |
|
|
91490-16020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
42 |
|
|
91401-16012-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Гайка корончатая | |
43 |
|
|
95380-12800-00
Гайка корончатая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка корончатая ナツト，クラウン; | |
43 |
|
|
95304-12800-00
Гайка корончатая ナツト，クラウン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Шайба | |
44 |
|
|
92990-12100-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，スプリング; | |
44 |
|
|
92902-12100-00
Шайба ワツシヤ，スプリング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
