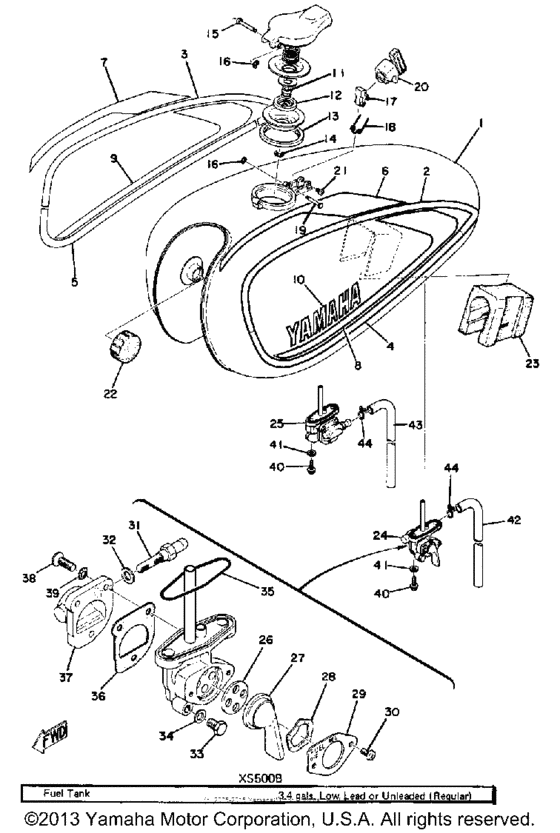

1 | | Топливный бак | |
1 |
|
|
371-24110-20-E4
Топливный бак
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | | Not Available | |
1 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cap Assembly | |
1 |
|
|
341-24653-00-00
Cap Assembly
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Graphic, Fuel Tnk 1 | |
2 |
|
|
371-24244-60-00
Graphic, Fuel Tnk 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Graphic, Fuel Tnk 2 | |
3 |
|
|
371-24245-60-00
Graphic, Fuel Tnk 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Graphic, Fuel Tnk 3 | |
4 |
|
|
371-24246-60-00
Graphic, Fuel Tnk 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Graphic, Fuel Tnk 4 | |
5 |
|
|
371-24247-60-00
Graphic, Fuel Tnk 4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Graphic, Fuel Tnk 5 | |
6 |
|
|
371-24248-60-00
Graphic, Fuel Tnk 5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Graphic, Fuel Tnk 6 | |
7 |
|
|
371-24249-60-00
Graphic, Fuel Tnk 6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Graphic, Fuel Tnk 7 | |
8 |
|
|
371-24254-60-00
Graphic, Fuel Tnk 7
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Graphic, Fuel Tnk 8 | |
9 |
|
|
371-24255-60-00
Graphic, Fuel Tnk 8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Эмблема | |
10 |
|
|
99241-00140-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Эмблема | |
10 |
|
|
322-24161-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Not Available | |
11 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Gasket, Cap 2 | |
11 |
|
|
308-24642-00-00
Gasket, Cap 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Not Available | |
12 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка крышки бака | |
12 |
|
|
308-24641-00-00
Прокладка крышки бака
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Прокладка | |
13 |
|
|
341-24612-01-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Пружинное стопорное кольцо | |
14 |
|
|
99001-06600-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пружинное стопорное кольцо | |
14 |
|
|
99009-06600-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Pin, Spec''l Shape (308-24623-0 | |
15 |
|
|
902-49030-87-00
Pin, Spec''l Shape (308-24623-0
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Пружинное стопорное кольцо | |
16 |
|
|
93430-02001-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Not Available | |
17 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крюк | |
17 |
|
|
341-24628-00-00
Крюк
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Пружина | |
18 |
|
|
905-08072-35-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Pin, Spec''l Shape (308-24624-0 | |
19 |
|
|
902-49030-88-00
Pin, Spec''l Shape (308-24624-0
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Not Available | |
20 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Cap Assembly | |
20 |
|
|
341-24602-01-00
Cap Assembly
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Винт | |
21 |
|
|
98507-04018-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт | |
21 |
|
|
98506-04018-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Дэмпфер соединения | |
22 |
|
|
3TB-24181-00-00
Дэмпфер соединения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Демпфер | |
22 |
|
|
278-24181-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Демпфер | |
23 |
|
|
371-24181-00-00
Демпфер
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Fuel Cock Assembly 1 | |
24 |
|
|
447-24500-02-00
Fuel Cock Assembly 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Fuel Cock Assembly 2 | |
25 |
|
|
447-24510-02-00
Fuel Cock Assembly 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Клапан | |
26 |
|
|
137-24523-00-00
Клапан
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Рычаг насоса | |
27 |
|
|
447-24524-00-00
Рычаг насоса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба | |
28 |
|
|
132-24518-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Not Available | |
29 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Plate, Lvr Fitting | |
29 |
|
|
447-24546-00-00
Plate, Lvr Fitting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Plate, Lever Fitting | |
29 |
|
|
447-24525-00-00
Plate, Lever Fitting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Винт | |
30 |
|
|
98580-03008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Not Available | |
31 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Золотник | |
31 |
|
|
256-24537-00-00
Золотник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Not Available | |
32 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
32 |
|
|
256-24528-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Винт | |
33 |
|
|
98580-05006-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Not Available | |
34 |
|
|
999-99999-99-00
Not Available
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка | |
34 |
|
|
801-24437-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Прокладка Gasekt,body | |
35 |
|
|
256-24512-00-00
ПрокладкаGasekt,body
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Прокладка | |
36 |
|
|
447-24522-00-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Cover, Filter | |
37 |
|
|
447-24547-00-00
Cover, Filter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Винт | |
38 |
|
|
98707-04010-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт M5-049 | |
38 |
|
|
98701-04010-00
Винт M5-049
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба | |
39 |
|
|
92907-04500-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Washet, Tooth M5-049 | |
39 |
|
|
92901-04500-00
Washet, Tooth M5-049
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
40 | | Болт | |
40 |
|
|
90149-06011-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
41 | | Шайба | |
41 |
|
|
902-02051-87-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
42 | | Hose (L675) | |
42 |
|
|
90445-090F6-00
Hose (L675)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Hose (L420) | |
42 |
|
|
904-45092-K1-00
Hose (L420)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L420) | |
42 |
|
|
90445-09089-00
Hose (L420)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Hose (L420) | |
43 |
|
|
904-45092-K1-00
Hose (L420)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hose (L420) | |
43 |
|
|
90445-09079-00
Hose (L420)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Clip 101235600 | |
44 |
|
|
90467-08003-00
Clip 101235600
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
