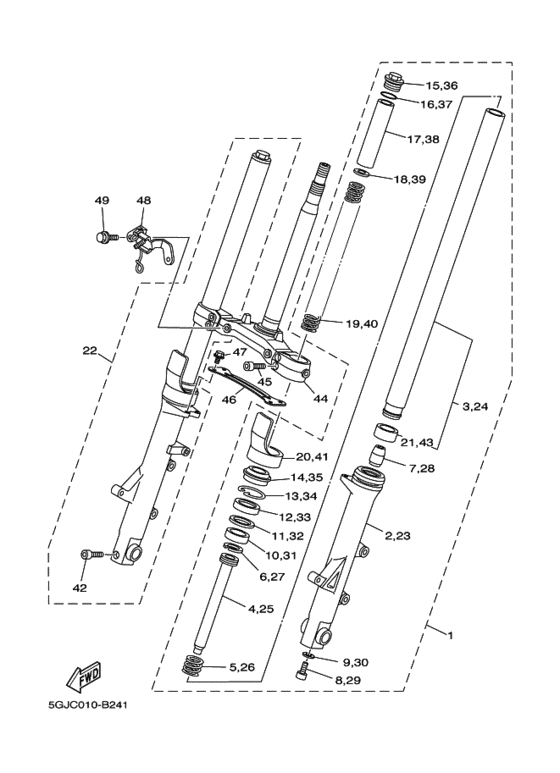

1 | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト; （＊１） | |
1 |
|
|
5GJ-23102-31-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト; （＊１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя ．チユーブ，アウタ １ ; レフト | |
2 |
|
|
5GJ-23126-20-00
Труба внешняя ．チユーブ，アウタ １ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя труба ．インナチユーブコンプリート １; （＊２） | |
3 |
|
|
5GJ-23110-11-00
Внутренняя труба ．インナチユーブコンプリート １; （＊２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршень передней вилки ．ピストン，フロントフオーク; | |
4 |
|
|
5GJ-23171-00-00
Поршень передней вилки ．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Пружина ．スプリング，リバウンド; | |
5 |
|
|
3LN-23151-00-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Кольцо поршневое ．リング，ピストン; | |
6 |
|
|
3LN-23157-00-00
Кольцо поршневое ．リング，ピストン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Ось ．スピンドル，テーパ; | |
7 |
|
|
3LN-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
8 |
|
|
90110-08N51-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шайба | |
9 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Прокладка | |
9 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート; | |
9 |
|
|
90201-081E6-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Металическая вставка 1 ．メタル，スライド １; | |
10 |
|
|
3XC-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пружина ．ガイド，カバーアツパ; | |
11 |
|
|
1UF-23115-00-00
Пружина ．ガイド，カバーアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Сальник ．オイルシール; （＊３） | |
12 |
|
|
5GJ-23145-00-00
Сальник ．オイルシール; （＊３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Зажим сальника ．クリツプ，オイルシール; | |
13 |
|
|
1UF-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Уплотнение ．シール，ダスト; | |
14 |
|
|
5GJ-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт стакана ．ボルト，キヤツプ; | |
15 |
|
|
3LN-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Прокладка ．Ｏ−リング; | |
16 |
|
|
93210-30694-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Кольцо/шайба ．スペーサ; | |
17 |
|
|
3LN-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Шайба | |
18 |
|
|
902-01202-79-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
18 |
|
|
3LN-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина передней вилки ．スプリング，フロントフオーク; （＊４） | |
19 |
|
|
5GJ-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （＊４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка ．カバー; | |
20 |
|
|
5GJ-2331G-00-00
Крышка ．カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Пластина металическая ．．メタル，スライド ２; | |
21 |
|
|
3XC-23135-00-00
Пластина металическая ．．メタル，スライド ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
22 |
|
|
5GJ-23103-31-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Труба внешняя ．チユーブ，アウタ ; ライト | |
23 |
|
|
5GJ-23136-20-00
Труба внешняя ．チユーブ，アウタ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Внутренняя труба ．インナチユーブコンプリート １; | |
24 |
|
|
5GJ-23110-11-00
Внутренняя труба ．インナチユーブコンプリート １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Поршень передней вилки ．ピストン，フロントフオーク; | |
25 |
|
|
5GJ-23171-00-00
Поршень передней вилки ．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружина ．スプリング，リバウンド; | |
26 |
|
|
3LN-23151-00-00
Пружина ．スプリング，リバウンド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо поршневое ．リング，ピストン; | |
27 |
|
|
3LN-23157-00-00
Кольцо поршневое ．リング，ピストン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Ось ．スピンドル，テーパ; | |
28 |
|
|
3LN-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド; | |
29 |
|
|
90110-08N51-00
Болт диагональный ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба | |
30 |
|
|
90201-08087-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Прокладка | |
30 |
|
|
90430-08143-00
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ．ワツシヤ，プレート; | |
30 |
|
|
90201-081E6-00
Шайба ．ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Металическая вставка 1 ．メタル，スライド １; | |
31 |
|
|
3XC-23125-00-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Пружина ．ガイド，カバーアツパ; | |
32 |
|
|
1UF-23115-00-00
Пружина ．ガイド，カバーアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Сальник ．オイルシール; | |
33 |
|
|
5GJ-23145-00-00
Сальник ．オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим сальника ．クリツプ，オイルシール; | |
34 |
|
|
1UF-23156-00-00
Зажим сальника ．クリツプ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Уплотнение ．シール，ダスト; | |
35 |
|
|
5GJ-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Болт стакана ．ボルト，キヤツプ; | |
36 |
|
|
3LN-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Прокладка ．Ｏ−リング; | |
37 |
|
|
93210-30694-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Кольцо/шайба ．スペーサ; | |
38 |
|
|
3LN-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Шайба | |
39 |
|
|
902-01202-79-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение пружины верх. ．シート，スプリングアツパ; | |
39 |
|
|
3LN-23142-00-00
Уплотнение пружины верх. ．シート，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Пружина передней вилки ．スプリング，フロントフオーク; | |
40 |
|
|
5GJ-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Крышка ．カバー; | |
41 |
|
|
5GJ-2331G-00-00
Крышка ．カバー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Болт ．ボルト; | |
42 |
|
|
91317-08040-00
Болт ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Пластина металическая ．．メタル，スライド ２; | |
43 |
|
|
3XC-23135-00-00
Пластина металическая ．．メタル，スライド ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Кронштейн нижний アンダブラケツトコンプリート; | |
44 |
|
|
5GJ-23340-01-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Болт ボルト; | |
45 |
|
|
913-17080-25-00
Болт ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
46 | | Кронштейн | |
46 |
|
|
5GJ-21512-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
95817-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой ボルト，フランジ; | |
47 |
|
|
90105-06690-00
Болт с шайбой ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
48 | | Крепление сигнала ブラケツト，ホーン; | |
48 |
|
|
5GJ-23377-00-00
Крепление сигнала ブラケツト，ホーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Болт | |
49 |
|
|
95817-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
49 |
|
|
95807-06010-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
