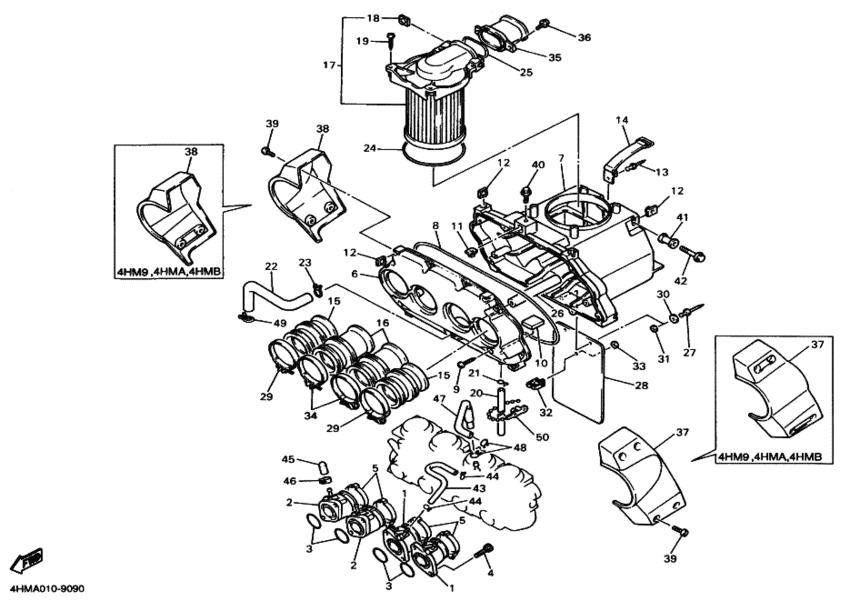

1 | | Патрубок карбюратора 1 | |
1 |
|
|
4HM-13586-00-00
Патрубок карбюратора 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | | Патрубок | |
2 |
|
|
4HM-13596-00-00
Патрубок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Прокладка Ｏ−リング; | |
3 |
|
|
93210-32807-00
Прокладка Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка Ｏ−リング; | |
3 |
|
|
93210-321A8-00
Прокладка Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Болт ボルト，ヘキサゴンソケツトヘツド; | |
4 |
|
|
91317-06020-00
Болт ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
5 | | Хомут | |
5 |
|
|
1UJ-13575-00-00
Хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
5 |
|
|
4HM-13575-00-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | Корпус воздушного фильтра 1 ケース，エアクリーナー １; | |
6 |
|
|
4HM-14411-00-00
Корпус воздушного фильтра 1 ケース，エアクリーナー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Корпус воздушного фильтра 2 ケース，エアクリーナー ２; | |
7 |
|
|
4HM-14421-01-00
Корпус воздушного фильтра 2 ケース，エアクリーナー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Корпус воздушного фильтра 2 ケース，エアクリーナー ２; | |
7 |
|
|
4HM-14421-00-00
Корпус воздушного фильтра 2 ケース，エアクリーナー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Валик シール; | |
8 |
|
|
1VJ-14462-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик シール; | |
8 |
|
|
17W-14452-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Шуруп スクリユ，タツピング; | |
9 |
|
|
97707-50525-00
Шуруп スクリユ，タツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
10 | | Not Available シール; | |
10 |
|
|
999-99999-99-00
Not Available シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Валик シール; | |
10 |
|
|
3Y1-14462-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Пластина プレート; | |
11 |
|
|
31A-14477-10-00
Пластина プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Пластина プレート; | |
11 |
|
|
31A-14477-00-00
Пластина プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Пластина プレート; | |
12 |
|
|
1JK-14477-00-00
Пластина プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
13 | | Зацеп | |
13 |
|
|
90267-40076-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Глухая заклепка | |
13 |
|
|
90267-40054-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Обвязка, аккумулятор | |
14 |
|
|
4HM-82131-00-00
Обвязка, аккумулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Воздуховод ジヨイント，エアクリーナー １; | |
15 |
|
|
4HM-14453-00-00
Воздуховод ジヨイント，エアクリーナー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Соединитель ジヨイント，エアクリーナー ２; | |
16 |
|
|
4HM-14463-00-00
Соединитель ジヨイント，エアクリーナー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Element Assy, Air Cleaner エレメントアセンブリ，エアクリーナー; | |
17 |
|
|
4HM-14450-00-00
Element Assy, Air Cleaner エレメントアセンブリ，エアクリーナー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Пластина ．プレート; | |
18 |
|
|
1JK-14477-00-00
Пластина ．プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шуруп スクリユ，タツピング; | |
19 |
|
|
97707-50525-00
Шуруп スクリユ，タツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Hose (L) ホース; | |
20 |
|
|
90445-112E1-00
Hose (L) ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Зажим | |
21 |
|
|
90467-11106-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Зажим | |
21 |
|
|
90467-100A1-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
21 |
|
|
90467-10008-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Патрубок 1 パイプ，ブリーザ １; | |
22 |
|
|
4HM-11166-00-00
Патрубок 1 パイプ，ブリーザ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Зажим | |
23 |
|
|
90467-14015-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Валик シール; | |
24 |
|
|
1VJ-14462-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель シール; | |
24 |
|
|
4HM-14462-00-00
Уплотнитель シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Уплотнение シール; | |
25 |
|
|
4GA-14462-00-00
Уплотнение シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель シール; | |
25 |
|
|
4HM-14457-00-00
Уплотнитель シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Патрубок 1 パイプ，ブリーザ １; | |
26 |
|
|
584-11166-00-00
Патрубок 1 パイプ，ブリーザ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Трубка, сапун 1 パイプ，ブリーザ １; | |
26 |
|
|
15A-11166-00-00
Трубка, сапун 1 パイプ，ブリーザ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Зацеп | |
27 |
|
|
90267-40077-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Крышка カバー １; | |
28 |
|
|
4HM-14293-00-00
Крышка カバー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Зажим шланга クランプ，ホース; | |
29 |
|
|
90450-56001-00
Зажим шланга クランプ，ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина шланга クランプ，ホース; | |
29 |
|
|
90460-56105-00
Струбцина шланга クランプ，ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба ワツシヤ，プレート; | |
30 |
|
|
90201-047A2-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Шайба ワツシヤ，プレート; | |
31 |
|
|
90201-04015-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Зажим クランプ; | |
32 |
|
|
90464-23199-00
Зажим クランプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба ワツシヤ，プレーン; | |
33 |
|
|
92907-04200-00
Шайба ワツシヤ，プレーン;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим шланга クランプ，ホース; | |
34 |
|
|
90450-56001-00
Зажим шланга クランプ，ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина шланга クランプ，ホース; | |
34 |
|
|
90460-56071-00
Струбцина шланга クランプ，ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Крышка корпуса キヤツプ，クリーナケース ２; | |
35 |
|
|
4HM-14422-00-00
Крышка корпуса キヤツプ，クリーナケース ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Винт | |
36 |
|
|
98507-06016-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Крышка カバー １; | |
37 |
|
|
4HM-14417-10-00
Крышка カバー １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Крышка カバー ２; | |
38 |
|
|
4HM-14418-10-00
Крышка カバー ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Винт | |
39 |
|
|
90154-06075-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
40 | | Болт с шайбой | |
40 |
|
|
90119-06029-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Воротник カラー; | |
41 |
|
|
90387-0602J-00
Воротник カラー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Болт ボルト，フランジ; | |
42 |
|
|
95817-06045-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт ボルト，フランジ; | |
42 |
|
|
95827-06045-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43 | | Шланг ホース，エア; | |
43 |
|
|
4HM-13543-00-00
Шланг ホース，エア;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Зажим | |
44 |
|
|
90467-08021-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Заглушка | |
45 |
|
|
16G-13569-00-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
46 | | Зажим | |
46 |
|
|
90467-10039-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
49 | | Зажим | |
49 |
|
|
90467-14015-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Зажим | |
50 |
|
|
90464-20824-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
50 |
|
|
90464-20031-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
