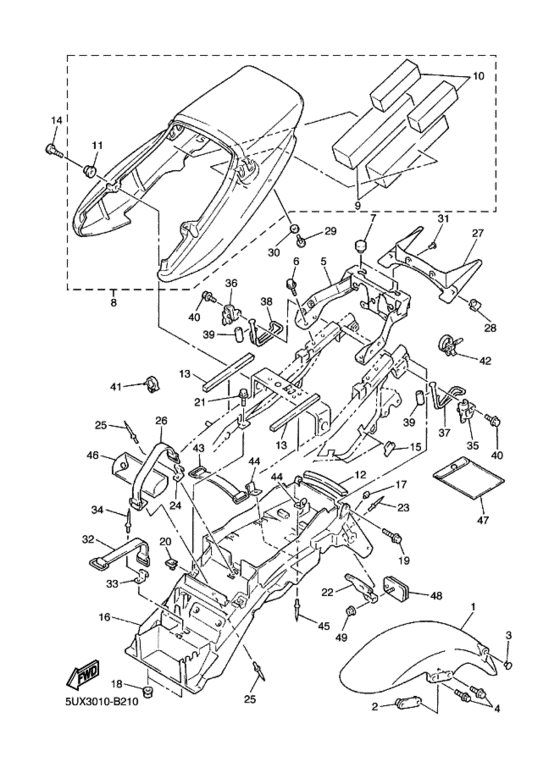

1 | | Переднее крыло ＳＭＸ | |
1 |
|
|
4KG-21511-01-PC
Переднее крыло ＳＭＸ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Кронштейн | |
2 |
|
|
4KG-21512-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Plug(2Gu) | |
3 |
|
|
90338-12192-00
Plug(2Gu)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Болт ボルト，フランジ; | |
4 |
|
|
95024-06025-00
Болт ボルト，フランジ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | | Кронштейн, заднего фонаря ブラケツト，テールライト; | |
5 |
|
|
5EA-2117E-00-00
Кронштейн, заднего фонаря ブラケツト，テールライト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
95817-08012-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Колодка опорная パツド，シート; | |
7 |
|
|
22W-24741-00-00
Колодка опорная パツド，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Крышка заднего бампера カバー，リヤフエンダ ; ＷＧ; ＳＭＸ | |
8 |
|
|
5EA-Y2165-0A-P7
Крышка заднего бампера カバー，リヤフエンダ ; ＷＧ; ＳＭＸ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Дэмпфер соединения ．ダンパ，ロケーテイング ２; | |
9 |
|
|
5EA-21779-10-00
Дэмпфер соединения ．ダンパ，ロケーテイング ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Дэмпфер соединения ．ダンパ，ロケーテイング １; | |
10 |
|
|
4KG-21778-00-00
Дэмпфер соединения ．ダンパ，ロケーテイング １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Уплотнитель резиновый ．グロメツト; | |
11 |
|
|
90480-13014-00
Уплотнитель резиновый ．グロメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый ．グロメツト; | |
11 |
|
|
90480-13398-00
Уплотнитель резиновый ．グロメツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Дэмпфер платы 2 ダンパ，プレート ２; | |
12 |
|
|
3YF-2414J-10-00
Дэмпфер платы 2 ダンパ，プレート ２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Амортизатор | |
13 |
|
|
4HM-2139X-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Винт с круглой головкой | |
14 |
|
|
90150-06036-00
Винт с круглой головкой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Крышка боковая ダンパ; | |
15 |
|
|
2N4-21717-00-00
Крышка боковая ダンパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
16 | | Крыло заднее | |
16 |
|
|
4KG-21611-01-00
Крыло заднее
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Амортизатор | |
17 |
|
|
4G0-21639-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Уплотнитель резиновый | |
18 |
|
|
90480-13014-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнитель резиновый | |
18 |
|
|
90480-13369-00
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
90109-063F1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Гайка пружинная | |
20 |
|
|
90183-06069-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
20 |
|
|
90183-06053-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
95817-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
21 |
|
|
95807-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Скоба, отражатель 1 | |
22 |
|
|
4KG-85132-00-00
Скоба, отражатель 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Зацеп | |
23 |
|
|
90267-40076-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Крюк フツク; | |
24 |
|
|
4HM-2162A-00-00
Крюк フツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Зацеп | |
25 |
|
|
90267-40076-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Обвязка, аккумулятор | |
26 |
|
|
4HM-82131-00-00
Обвязка, аккумулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Cover, Rear Fender 3 カバー，リヤフエンダ ３; | |
27 |
|
|
5EA-2163F-00-00
Cover, Rear Fender 3 カバー，リヤフエンダ ３;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Гайка пружинная | |
28 |
|
|
90183-05061-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Болт диагональный | |
29 |
|
|
90110-05201-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Шайба ワツシヤ，プレート; | |
30 |
|
|
90202-06113-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | заклёпка | |
31 |
|
|
90269-06081-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Обвязка, аккумулятор | |
32 |
|
|
7H3-82131-00-00
Обвязка, аккумулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Обвязка, аккумулятор | |
32 |
|
|
120-82131-00-00
Обвязка, аккумулятор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Крюк フツク; | |
33 |
|
|
4HM-2162A-00-00
Крюк フツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Зацеп | |
34 |
|
|
90267-40076-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Крюк боковой крышки 1 フツク，サイドカバー１; | |
35 |
|
|
4KG-21331-10-00
Крюк боковой крышки 1 フツク，サイドカバー１;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крюк боковой крышки 1 フツク，サイドカバー１; | |
35 |
|
|
4KG-21331-00-00
Крюк боковой крышки 1 フツク，サイドカバー１;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Hook, Side Cover 2 フツク，サイドカバー２; | |
36 |
|
|
4KG-21332-10-00
Hook, Side Cover 2 フツク，サイドカバー２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Hook, Side Cover 2 フツク，サイドカバー２; | |
36 |
|
|
4KG-21332-00-00
Hook, Side Cover 2 フツク，サイドカバー２;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Wire | |
37 |
|
|
5EA-21654-00-00
Wire
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Wire, 2 | |
38 |
|
|
5EA-21664-00-00
Wire, 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Амортизатор | |
39 |
|
|
4KG-21639-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Болт | |
40 |
|
|
95817-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
40 |
|
|
95807-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Зажим | |
41 |
|
|
90464-15157-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Зажим | |
42 |
|
|
90464-10112-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Зажим | |
42 |
|
|
90464-12036-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Комплект аккумулятора | |
43 |
|
|
4J2-82131-01-00
Комплект аккумулятора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Крюк フツク; | |
44 |
|
|
36F-28379-00-00
Крюк フツク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Зацеп | |
45 |
|
|
90267-40076-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Комплект инструментов ツールキツト; | |
46 |
|
|
5EA-28100-00-00
Комплект инструментов ツールキツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Эмблема ポーチ; | |
47 |
|
|
4KG-28186-10-00
Эмблема ポーチ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Rear Reflector Assy | |
48 |
|
|
4KM-85130-00-00
Rear Reflector Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Гайка | |
49 |
|
|
95707-05500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
