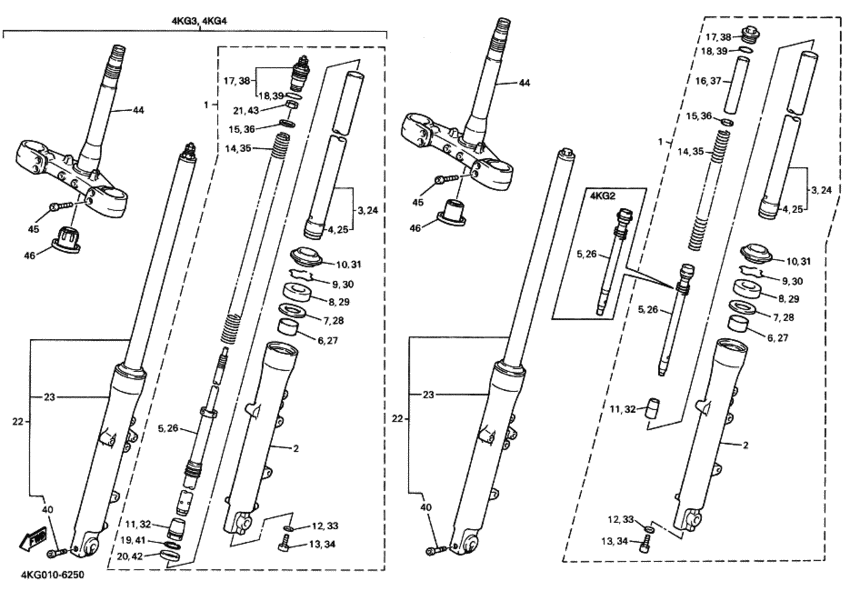

1 | | Front Fork Assy (L.h) | |
1 |
|
|
4PU-23102-02-00
Front Fork Assy (L.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト | |
1 |
|
|
4PU-23102-00-00
Front Fork Assy (L.h) フロントフオークアセンブリ ; レフト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Труба внешняя ．チユーブ，アウタ １; （※１） | |
2 |
|
|
4KG-23126-00-00
Труба внешняя ．チユーブ，アウタ １; （※１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Внутренняя трубка | |
3 |
|
|
4PU-23110-01-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Внутренняя трубка ．インナチユーブコンプリート; （※２） | |
3 |
|
|
4PU-23110-00-00
Внутренняя трубка ．インナチユーブコンプリート; （※２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршень передней вилки | |
4 |
|
|
5EB-23171-00-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень передней вилки ．．ピストン，フロントフオーク; | |
4 |
|
|
3XJ-23171-L0-00
Поршень передней вилки ．．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク; | |
5 |
|
|
4PU-23170-00-00
Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Металическая вставка 1 | |
6 |
|
|
5EB-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка 1 ．メタル，スライド １; | |
6 |
|
|
3XJ-23125-L0-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Шайба сальника ．ワツシヤ，オイルシール; | |
7 |
|
|
4V4-23146-L0-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Сальник | |
8 |
|
|
3XJ-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Сальник | |
8 |
|
|
4PU-23145-01-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （※３） | |
8 |
|
|
4KG-23145-00-00
Сальник ．オイルシール; （※３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Кольцо ．リング，スナツプ; | |
9 |
|
|
4V4-23153-L0-00
Кольцо ．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Уплотнение | |
10 |
|
|
4PU-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
10 |
|
|
4KG-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Ось ．スピンドル，テーパ; | |
11 |
|
|
3GM-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Прокладка ．ガスケツト; | |
12 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт диагональный | |
13 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
13 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Пружина передней вилки ．スプリング，フロントフオーク; （※４） | |
14 |
|
|
4PU-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （※４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
15 |
|
|
3LR-23149-00-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Кольцо/шайба ．スペーサ; | |
16 |
|
|
4KG-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Болт стакана ．ボルト，キヤツプ; | |
17 |
|
|
3TJ-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка ．Ｏ−リング; | |
18 |
|
|
4V4-23188-L0-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Front Fork Assy (R.h) | |
22 |
|
|
4PU-23103-02-00
Front Fork Assy (R.h)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト | |
22 |
|
|
4PU-23103-00-00
Front Fork Assy (R.h) フロントフオークアセンブリ ; ライト
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Труба внешняя ．チユーブ，アウタ ; ライト; （※１） | |
23 |
|
|
4KG-23136-00-00
Труба внешняя ．チユーブ，アウタ ; ライト; （※１）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Внутренняя трубка | |
24 |
|
|
4PU-23110-01-00
Внутренняя трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Внутренняя трубка ．インナチユーブコンプリート １; （※２） | |
24 |
|
|
4PU-23110-00-00
Внутренняя трубка ．インナチユーブコンプリート １; （※２）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Поршень передней вилки | |
25 |
|
|
5EB-23171-00-00
Поршень передней вилки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Поршень передней вилки ．．ピストン，フロントフオーク; | |
25 |
|
|
3XJ-23171-L0-00
Поршень передней вилки ．．ピストン，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク; | |
26 |
|
|
4PU-23170-00-00
Цилиндр, передняя вилка ．シリンダコンプリート，フロントフオーク;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Металическая вставка 1 | |
27 |
|
|
5EB-23125-00-00
Металическая вставка 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Металическая вставка 1 ．メタル，スライド １; | |
27 |
|
|
3XJ-23125-L0-00
Металическая вставка 1 ．メタル，スライド １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Шайба сальника ．ワツシヤ，オイルシール; | |
28 |
|
|
4V4-23146-L0-00
Шайба сальника ．ワツシヤ，オイルシール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Сальник | |
29 |
|
|
3XJ-23145-L0-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Сальник | |
29 |
|
|
4PU-23145-01-00
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Сальник ．オイルシール; （※３） | |
29 |
|
|
4KG-23145-00-00
Сальник ．オイルシール; （※３）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Кольцо ．リング，スナツプ; | |
30 |
|
|
4V4-23153-L0-00
Кольцо ．リング，スナツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотнение | |
31 |
|
|
4PU-23144-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Уплотнение ．シール，ダスト; | |
31 |
|
|
4KG-23144-00-00
Уплотнение ．シール，ダスト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Ось ．スピンドル，テーパ; | |
32 |
|
|
3GM-23173-00-00
Ось ．スピンドル，テーパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка ．ガスケツト; | |
33 |
|
|
509-23158-L0-00
Прокладка ．ガスケツト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт диагональный | |
34 |
|
|
3D8-23181-00-00
Болт диагональный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド; | |
34 |
|
|
278-23181-50-00
Bolt, Hexagon Socket Head ．ボルト，ヘキサゴンソケツトヘツド;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Пружина передней вилки ．スプリング，フロントフオーク; （※４） | |
35 |
|
|
4PU-23141-00-00
Пружина передней вилки ．スプリング，フロントフオーク; （※４）
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Шайба пружины ．ワツシヤ，スプリングアツパ; | |
36 |
|
|
3LR-23149-00-00
Шайба пружины ．ワツシヤ，スプリングアツパ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Кольцо/шайба ．スペーサ; | |
37 |
|
|
4KG-23118-00-00
Кольцо/шайба ．スペーサ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Болт стакана ．ボルト，キヤツプ; | |
38 |
|
|
3TJ-23111-00-00
Болт стакана ．ボルト，キヤツプ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Прокладка ．Ｏ−リング; | |
39 |
|
|
4V4-23188-L0-00
Прокладка ．Ｏ−リング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Bolt, Hexagon Socket Head ．ボルト; | |
40 |
|
|
91314-08045-00
Bolt, Hexagon Socket Head ．ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Кронштейн нижний アンダブラケツトコンプリート; | |
44 |
|
|
4KG-23340-00-00
Кронштейн нижний アンダブラケツトコンプリート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Bolt, Hexagon Socket Head ボルト; | |
45 |
|
|
91314-08025-00
Bolt, Hexagon Socket Head ボルト;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
46 | | Cover, Under 1 カバー，ロワ １; | |
46 |
|
|
4KG-23123-00-00
Cover, Under 1 カバー，ロワ １;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
