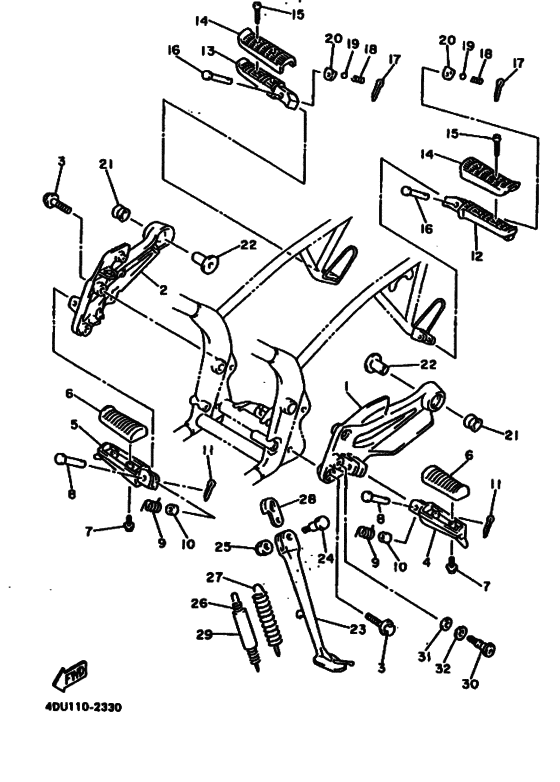

1 | | Кронштейн | |
1 |
|
|
4BR-27442-10-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Держатель | |
2 |
|
|
4BR-27443-10-00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт 47X | |
3 |
|
|
90109-082A1-00
Болт 47X
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Footrest | |
4 |
|
|
4BP-27451-01-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest | |
4 |
|
|
4BP-27451-00-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Footrest | |
5 |
|
|
4BP-27461-01-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Footrest | |
5 |
|
|
4BP-27461-00-00
Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Крышка, подставки для ног | |
6 |
|
|
4BP-27413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Винт | |
7 |
|
|
98507-05014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт с шайбой 16 MM +92901-05100 | |
7 |
|
|
90159-05122-00
Винт с шайбой 16 MM +92901-05100
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | Штифт, вилкообразный наконечник | |
8 |
|
|
90240-08140-00
Штифт, вилкообразный наконечник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Пружина торсионная 22 | |
9 |
|
|
90508-20572-00
Пружина торсионная 22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Collar(1Rw) | |
10 |
|
|
90387-0801M-00
Collar(1Rw)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Манжета | |
10 |
|
|
90387-084N8-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Pin. Cotter | |
11 |
|
|
91490-25020-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
11 |
|
|
91401-25020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Упор для ног, задний | |
12 |
|
|
4BR-27431-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Упор для ног, задний | |
13 |
|
|
4BR-27441-00-00
Упор для ног, задний
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Крышка, подставки для ног | |
14 |
|
|
2GH-27413-00-00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Винт | |
15 |
|
|
98507-05014-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт 1AE | |
15 |
|
|
90157-05079-00
Винт 1AE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Штифт | |
16 |
|
|
90240-08141-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Pin. Cotter | |
17 |
|
|
91490-25020-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
17 |
|
|
91401-25020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Пружина компрессии | |
18 |
|
|
90501-12743-00
Пружина компрессии
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Шарик 467 | |
19 |
|
|
93501-04011-00
Шарик 467
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба специальная | |
20 |
|
|
4BP-27437-00-00
Шайба специальная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Damper, Footrest | |
21 |
|
|
2H7-27414-00-00
Damper, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Манжета | |
22 |
|
|
90387-10636-00
Манжета
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Подставка | |
23 |
|
|
4BP-27311-00-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
90109-104E6-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
24 |
|
|
90109-106F9-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Гайка, самоблокирующаяся | |
25 |
|
|
90185-10037-00
Гайка, самоблокирующаяся
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пружина натяжения | |
26 |
|
|
90506-18224-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Пружина натяжения | |
27 |
|
|
90506-26225-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Соединение, боковое | |
28 |
|
|
3VD-27315-00-00
Соединение, боковое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Звено | |
28 |
|
|
2KT-27315-00-00
Звено
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Guide, Side Stand | |
29 |
|
|
1TX-27351-00-00
Guide, Side Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
4BP-27434-11-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
30 |
|
|
4BP-27434-01-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Washer (853) | |
31 |
|
|
90201-08877-00
Washer (853)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба 853 | |
31 |
|
|
90201-08326-00
Шайба 853
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Шайба | |
32 |
|
|
90201-127J6-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
