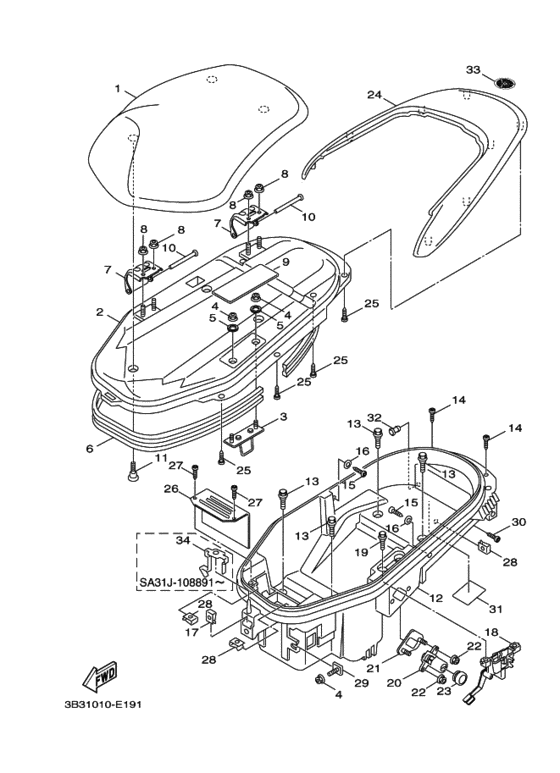

1 | | Одноместное сиденье シングルシートアセンブリ; | |
1 |
|
|
3B3-F4710-00-00
Одноместное сиденье シングルシートアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Bottom Plate Comp プレート、ボトム; | |
2 |
|
|
3B3-F470E-W0-00
Bottom Plate Comp プレート、ボトム;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Крепеж ブラケツト，シート; | |
3 |
|
|
3B3-F4728-00-00
Крепеж ブラケツト，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Гайка | |
4 |
|
|
95707-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Шайба | |
5 |
|
|
90201-06M02-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба ワツシヤ，プレート; | |
5 |
|
|
90201-06008-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Валик シール; | |
6 |
|
|
3B3-F475M-00-00
Валик シール;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Петля сиденья ヒンジ，シート; | |
7 |
|
|
3B3-F4726-00-00
Петля сиденья ヒンジ，シート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Гайка | |
8 |
|
|
95707-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | Валик | |
9 |
|
|
3B3-F4858-00-00
Валик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Pin, Seat Fitting ピン，シートフイツテイング; | |
10 |
|
|
3B3-F4727-00-00
Pin, Seat Fitting ピン，シートフイツテイング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
90109-06061-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Короб 1 | |
12 |
|
|
3B3-F473R-01-00
Короб 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Коробка 参照; 〜108890 | |
12 |
|
|
3B3-F473R-00-00
Коробка 参照; 〜108890
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
90109-06043-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Нарезной винт | |
14 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
14 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Нарезной винт | |
15 |
|
|
90167-05078-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт | |
15 |
|
|
97707-50020-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Шайба ワツシヤ，プレート; | |
16 |
|
|
90201-06856-00
Шайба ワツシヤ，プレート;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Гайка пружинная | |
17 |
|
|
90183-06801-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Seat Lock Assy | |
18 |
|
|
3B3-F4780-00-00
Seat Lock Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Болт | |
19 |
|
|
90109-06043-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Ротор ロータアセンブリ; | |
20 |
|
|
3B3-F4709-00-00
Ротор ロータアセンブリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Bracket, Seat Lock | |
21 |
|
|
3B3-F478X-00-00
Bracket, Seat Lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка | |
22 |
|
|
95707-06500-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Крышка | |
23 |
|
|
3B3-F482H-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Cover, Single Seat カバー，シングルシート; ＵＲ ＳＭＸ，ＷＯＧ | |
24 |
|
|
3B3-F4711-00-P3
Cover, Single Seat カバー，シングルシート; ＵＲ ＳＭＸ，ＷＯＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Нарезной винт | |
25 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
25 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
26 | | Крышка аккумулятора カバー，バツテリ; | |
26 |
|
|
3B3-H2129-00-00
Крышка аккумулятора カバー，バツテリ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Нарезной винт | |
27 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
27 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Гайка пружинная | |
28 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
28 |
|
|
90183-05807-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
3B3-H1674-00-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Нарезной винт | |
30 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
30 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
31 | | Амортизатор | |
31 |
|
|
3B3-F4854-00-00
Амортизатор
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Заглушка | |
32 |
|
|
3B3-F4481-00-00
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Эмблема | |
33 |
|
|
5YR-F8315-00-00
Эмблема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Bracket, Helmet Hanger ブラケツト，ヘルメツトハンガー; 参照; 108891〜 | |
34 |
|
|
3B3-F115J-00-00
Bracket, Helmet Hanger ブラケツト，ヘルメツトハンガー; 参照; 108891〜
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
