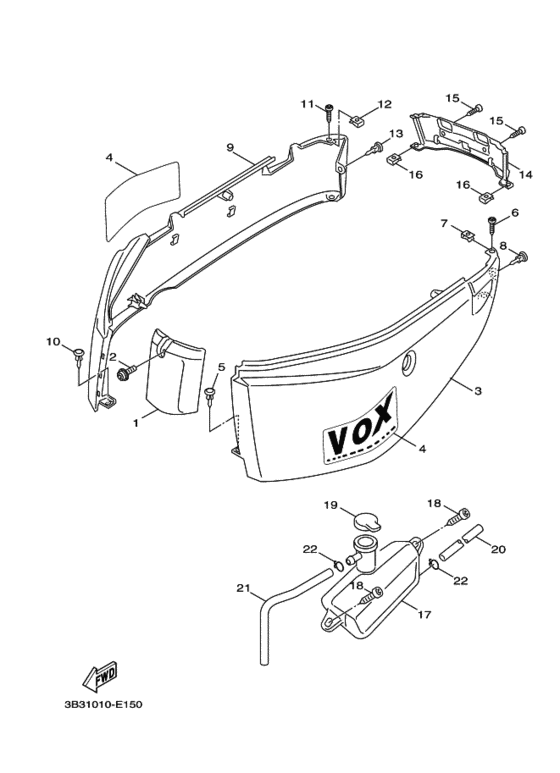

1 | | Крышка боковая | |
1 |
|
|
3B3-F1711-01-00
Крышка боковая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка, бок 1 カバー，サイド １; 参照; 〜108890 | |
1 |
|
|
3B3-F1711-00-00
Крышка, бок 1 カバー，サイド １; 参照; 〜108890
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Винт с шайбой スクリユ，ウイズワツシヤ; | |
2 |
|
|
90159-06812-00
Винт с шайбой スクリユ，ウイズワツシヤ;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Крышка, боковая стороно 2 カバー，サイド ２; ＵＲ ＳＭＸ，ＷＯＧ | |
3 |
|
|
3B3-F1721-00-P3
Крышка, боковая стороно 2 カバー，サイド ２; ＵＲ ＳＭＸ，ＷＯＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Эмблема ＵＲ | |
4 |
|
|
3B3-F1781-30-00
Эмблема ＵＲ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | заклёпка | |
5 |
|
|
90269-06803-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Нарезной винт | |
6 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
6 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка пружинная | |
7 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
7 |
|
|
90183-05807-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | заклёпка | |
8 |
|
|
90269-07802-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Облицовка カバー，サイド ３; ＵＲ ＳＭＸ，ＷＯＧ | |
9 |
|
|
3B3-F1731-00-P3
Облицовка カバー，サイド ３; ＵＲ ＳＭＸ，ＷＯＧ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | заклёпка | |
10 |
|
|
90269-06803-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Нарезной винт | |
11 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
11 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Гайка пружинная | |
12 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
12 |
|
|
90183-05807-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | заклёпка | |
13 |
|
|
90269-07802-00
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Облицовка カバー，サイド ４; ＵＲ ＳＭＸ | |
14 |
|
|
3B3-F1741-00-P3
Облицовка カバー，サイド ４; ＵＲ ＳＭＸ
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Нарезной винт | |
15 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
15 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Гайка пружинная | |
16 |
|
|
90183-05042-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка пружинная | |
16 |
|
|
90183-05807-00
Гайка пружинная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Бачок | |
17 |
|
|
3B3-F1871-00-00
Бачок
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Нарезной винт | |
18 |
|
|
90167-05077-00
Нарезной винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Нарезной винт スクリユ，トラスヘツドタツピング; | |
18 |
|
|
97707-50016-00
Нарезной винт スクリユ，トラスヘツドタツピング;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Крышка | |
19 |
|
|
5CA-F1815-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шланг ホース; | |
20 |
|
|
90445-09821-00
Шланг ホース;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Pipe, Overflow パイプ，オーバフロー; | |
21 |
|
|
5ST-F1877-00-00
Pipe, Overflow パイプ，オーバフロー;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Зажим | |
22 |
|
|
90467-090A2-00
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
