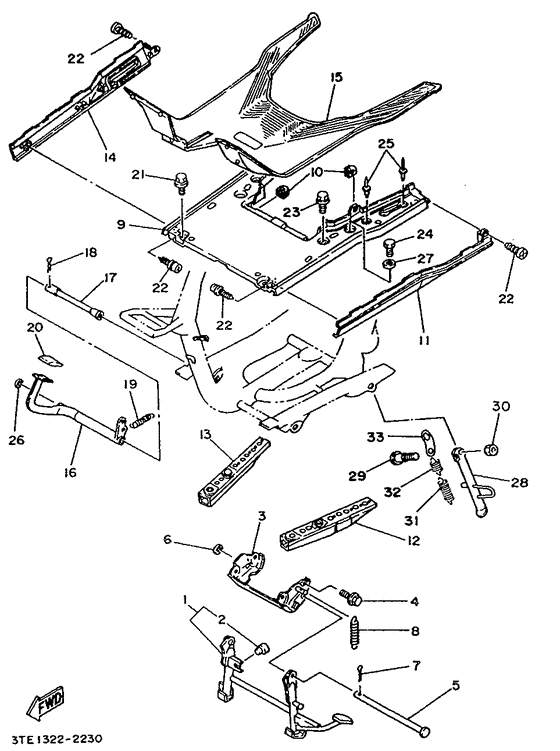

01 | | Подставка, главная | |
01 |
|
|
50M-27111-00-00
Подставка, главная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Стопор, главная подставка | |
02 |
|
|
371-27114-00-00
Стопор, главная подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Стопор, главная подставка | |
02 |
|
|
5G3-27114-00-00
Стопор, главная подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Кронштейн | |
03 |
|
|
50M-27151-00-00
Кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Болт с шайбой | |
04 |
|
|
901-0508X-15-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
04 |
|
|
95811-08016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
05 | | Shaft, Main Stand | |
05 |
|
|
50M-27112-00-00
Shaft, Main Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
06 | | Шайба | |
06 |
|
|
92990-12200-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Pin. Cotter | |
07 |
|
|
91490-25020-00
Pin. Cotter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
07 |
|
|
91401-25020-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Пружина натяжения | |
08 |
|
|
90506-20308-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Подножка для ног | |
09 |
|
|
50W-27481-30-00
Подножка для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Гайка | |
10 |
|
|
25G-21535-00-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Крышка 1 Ur camellia green | |
11 |
|
|
50W-27486-00-TK
Крышка 1 Ur camellia green
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Крышка 1 Ur vivid red cocktail 1 | |
11 |
|
|
50W-27486-00-P2
Крышка 1 Ur vivid red cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Крышка 1 Ur light yellowish gray metal | |
11 |
|
|
50W-27486-00-P0
Крышка 1 Ur light yellowish gray metal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Кронштейн подножки 1 | |
12 |
|
|
50W-27412-00-00
Кронштейн подножки 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Кронштейн подножки 2 | |
13 |
|
|
50W-27422-00-00
Кронштейн подножки 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Крышка Ur camellia green | |
14 |
|
|
50W-27487-00-TK
Крышка Ur camellia green
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Крышка Ur vivid red cocktail 1 | |
14 |
|
|
50W-27487-00-P2
Крышка Ur vivid red cocktail 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Крышка Ur light yellowish gray metall | |
14 |
|
|
50W-27487-00-P0
Крышка Ur light yellowish gray metall
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Коврик | |
15 |
|
|
50W-27483-10-00
Коврик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Коврик | |
15 |
|
|
50W-27483-30-00
Коврик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Педаль тормоза | |
16 |
|
|
50W-27211-00-00
Педаль тормоза
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Ось педали | |
17 |
|
|
50W-27212-00-00
Ось педали
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Pin, Cotter (91401-20030-00) | |
18 |
|
|
914-90200-35-00
Pin, Cotter (91401-20030-00)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штифт | |
18 |
|
|
91401-20030-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина натяжения | |
19 |
|
|
90506-20193-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Крышка | |
20 |
|
|
10B-F7285-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Крышка | |
20 |
|
|
50W-27285-00-00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Болт | |
21 |
|
|
97017-06016-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт с шайбой | |
21 |
|
|
90119-06018-00
Болт с шайбой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Винт | |
22 |
|
|
90164-04008-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
23 | | Болт | |
23 |
|
|
95817-08035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
23 |
|
|
95811-08035-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
97013-06045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
24 |
|
|
97313-06045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Зацеп | |
25 |
|
|
90267-40076-00
Зацеп
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Глухая заклепка | |
25 |
|
|
90267-40054-00
Глухая заклепка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Шайба | |
26 |
|
|
90201-14411-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Шайба | |
27 |
|
|
90201-06M02-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Подставка | |
28 |
|
|
50M-27311-01-00
Подставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Болт | |
29 |
|
|
90109-10473-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Болт | |
29 |
|
|
90109-103A1-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка | |
30 |
|
|
95380-10700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка | |
30 |
|
|
95303-10700-00
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Пружина натяжения | |
31 |
|
|
90506-26331-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Пружина натяжения | |
32 |
|
|
90506-16332-00
Пружина натяжения
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Соединение, боковое | |
33 |
|
|
3Y3-27315-00-00
Соединение, боковое
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
